Металлорежущий инструмент для обработки детали "Блок зубчатых колес"

Вятский государственный университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Режущий инструмент"
На тему: "Металлорежущий инструмент для обработки детали блок зубчатых колес"
Киров 2019

Исходные данные диаметр блока колес 105 мм, длина 94 мм
В данной работе рассматривается процесс механической обработки блока зубчатых колес. Необходимо подобрать режущий инструмент для получения данной детали. Инструмент должен быть не дорогим и эффективным, советским. Так же необходимо подобрать зарубежные аналоги инструментов, и сравнить их с выбранными. Блок зубчатых колес используется в различных коробках скоростей станков, в основном в токарном станке 1К62. Графическая часть содержит выбранный сборный инструмент, а так же спецификации к ним.
Ведение
1 Анализ исходных данных
2 Расчёт резца токарного
2.1 Прочностной расчёт токарного резца
2.2 Расчет силы резания и мощности резания
2.3 Расчет основного машинного времени
3 Расчёт сверла сборного
3.1 Исходные данные
3.2 Расчёт режимов резания, силы резания и мощности резания.
3.3 Определение основного машинного времени:
3.6 Выбор альтернативного варианта инструмента
4. Выбор расточного сборного резца
4.1 Исходные данные
4.2 Выбор параметров корпуса резца и режущих пластин
4.3 Проверочный расчет расточного резца
4.4 Расчет основного машинного времени
4.5 Выбор альтернативного варианта инструмента
5 Расчёт протяжки шпоночной.
5.1 Исходные данные
5.2 Выбор параметров протяжки шпоночной
5.3 Расчет режимов силы и мощность резания
6 Расчёт зуборезного инструмента
6.1 Исходные данные
6.2 Назначение глубины резания
6.3 Выбор подачи
6.4 Расчет скорости резания
6.5 Определение основного технологического времени
Заключение
Приложение А (справочное) Библиографический список

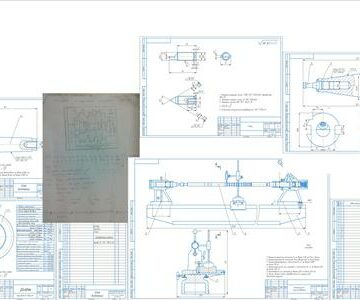

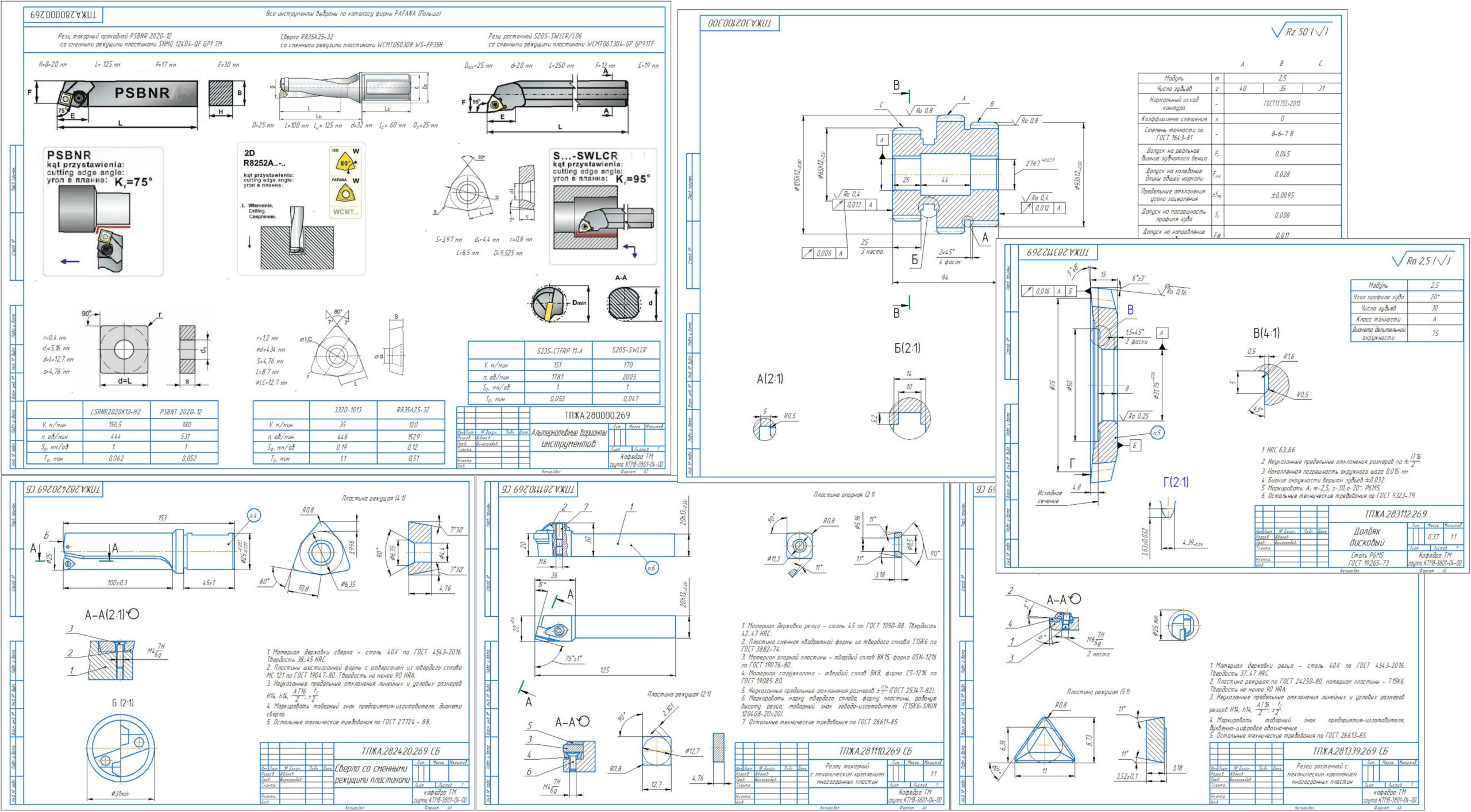

Состав: Блок зубчатых колес, Резец проходной с многогранными пластинами (СБ), Спецификация для проходного резца, Резец расточной с многогранными пластинами(СБ), Спецификация для расточного резца, Долбяк дисковый, Протяжка, Сверло со сменными режущими пластинами (СБ), Спецификация для сборного сверла,Альтернативный вариант инструментов, ПЗ Язык документа

Софт: КОМПАС-3D 18.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Металлорежущий инструмент для обработки детали "Блок зубчатых колес"

Спецификация проходного резца.spw
Спецификация расточной.spw
Сверло.spw
Сверло сборное.cdw
Резец проходной.cdw
Расточной резец.cdw
Пояснительная записка.docx
Плакат.cdw
Долбяк Дисковый.cdw
Болк зубчатых колес.cdw
