Расчет металлорежущего инструмента

ГГТУ П.О Сухого
Кафедра Технологическое оборудование машиностроительного производства
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Расчет металлорежущего инструмента"
Гомель 2016

Исходными данными является чертеж детали ,которую необходимо обработать разрабатываемым режущим инструментом. материал детали: Сталь 18ХГТ . Угол наклона зуба 15 градусов,степень точности 9. Вид центрирования b. Разрабатываемый инструмент: протяжка,долбяк,расточной резец,фасонный резец. В архиве так же прилагается фото задания с указанием всех исходных данных .
СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1. Литературно-патентный обзор проектируемых инструментов……………
2. Разработка операционно-эскизного технологического процесса
обработки всей детали……………………………………………………………
3. Расчет припусков и режимов резания для проектируемых
режущих инструментов………………………………………………………….
4. Проектирование фасонного резца, его инструментального
блока и наладки…………………………………………………………………..
5. Проектирование протяжки, ее инструментального блока и наладки………
6. Проектирование расточного резца, его инструментального блока и наладки……………………………………………………………………………
7. Проектирование долбяка, его инструментального блока и наладки………
8. Стандартизация и контроль качества. Проектирование контрольного приспособления…………………………………………………………………..
Заключение……………………………………………………………………….
Литература ……………………………………………………………………….
Приложение………………………………………………………………………

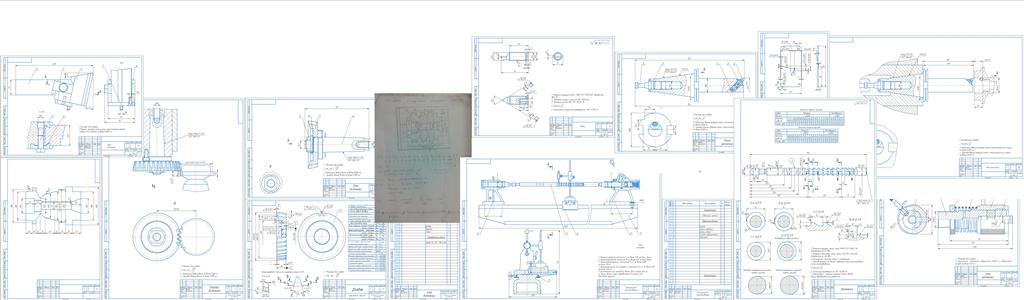

Состав: Долбяк,Протяжка,фасонный резец призматический,контрольное приспособление,техпроцесс,деталь,ПЗ,расточной резец,фото задания. Язык документа

Софт: КОМПАС-3D 16

Файлы:
курсовой\~$деталь.cd~
курсовой\~$лбяк м=4-в=15 D125d=98.cd~
курсовой\деталь.cdw
курсовой\Долбяк м=4-в=15 D125d=98.cdw
курсовой\Контрольное приспособление.cdw
курсовой\ПЗ.docx
курсовой\Протяжка 22H7.cdw
курсовой\Расточной резец 44.cdw
курсовой\Техпроцес.cdw
курсовой\Техпроцес.cdw.bak
курсовой\Фасонный резец призматический 100-10.cdw
курсовой
