Проектирование вертикально-фрезерного станка

БГТУ им. В. Г. Шухова
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Металлорежущие станки"
На тему "Проектирование вертикально-фрезерного станка"
Белгород

Содержание
Введение……………………………………………………………………………4
1. Расчет технических характеристик станка……..……………………………..5
1.1. Расчет размерных характеристик..…………………………………………..5
1.2. Расчет скоростных характеристик ………………………………………….6
1.3. Расчет силовых характеристик………………………………………………8
1.4. Выбор электродвигателя…………………………………………..….………9
1.5. Выбор станка прототипа…………………………………………..….………10
2. Кинематический расчет привода главного двжиения.………………..………12
2.1. Обоснование и выбор типа привода………….………………………….…...12
2.2. Разработка кинематической схемы привода…………………………………14
2.3. Расчет чисел зубьев зубчатых передач……………………………………….16
2.4. Проверка правильности кинематических расчетов………………………….19
3. Динамических расчетов привода главного движения...………………………21
3.1. Проектировочный расчет валов……………………….…………….………..21
3.2. Проектировочный расчет зубчатых передач………………………….……..24
3.3. Проверочный расчет зубчатых передач…….……………………….………26
3.4. Проверочный расчет вала…………….………………………………………29
3.5. Выбор и расчет подшипников качения………………………….…………..33
4. Дополнительный узел………………….……………..………….……………..34
5. Система смазки и охлаждения…………………………………………………36
Заключение……………………………………………………………………….....39
Приложения

В соответствии с исходными данными на курсовое проектирование заданы следующие размерные характеристики:
Длина рабочей поверхности стола l = 1000 мм
Ширина рабочей поверхности стола b = 250 мм
Максимальная ширина фрезерования Bmax=100 мм
Недостающие размерные характеристики определим по [1]
Размеры рабочей поверхности стола соответствуют номеру стола 1
Наименьшая ширина фрезерования
Bmin=(0,2…0,25) Bmax =(0,2…0,25)*100=25 мм
Наибольший диаметр фрезы
Dmax=(1…1,25)Bmax =(1…1,25)*100=100 мм
Наименьший диаметр фрезы
Dmin=(1…1,25)Bmin =(1…1,25)*25=25 мм
Оставшиеся размерные характеристики выберем в соответствии с ГОСТ 165-81 (СТ СЭВ 5939-87) Станки фрезерные консольные. Основные размеры
Ход стола, ползуна, не менее:
- продольный: 630 мм
- поперечный: 250 мм
Расстояние Н от оси шпинделя до рабочей поверхности стола:
- наибольший не менее 400 мм
- наименьший не более 50 мм
Конец шпинделя по ГОСТ 24644: 40, 45, 50
Ход гильзы шпинделя не менее 60 мм

Состав: ПЗ, чертежи, спецификация Язык документа

Софт: КОМПАС-3D 18

Файлы:

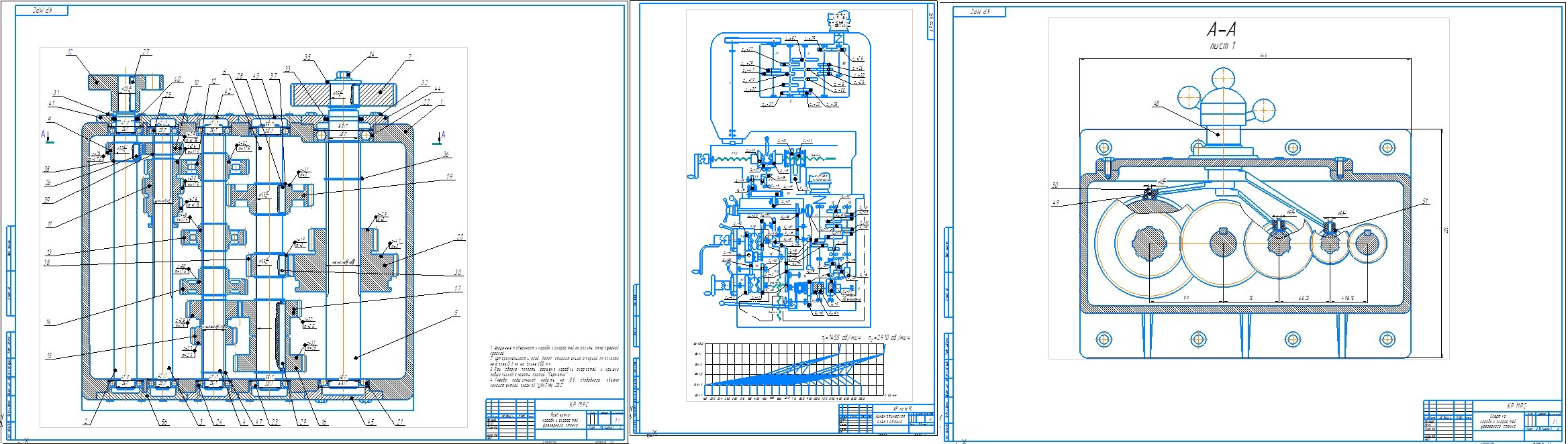

Фрезерный станок\лист
Фрезерный станок\ПЗ.docx
Фрезерный станок\спецификация.spw
Фрезерный станок\Чертеж развертки.cdw
Фрезерный станок\Чертеж свертки2.cdw
