Развертка коробки передач вертикально-фрезерного станка модели 6560

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра Технология Машиностроения
Курсовой проект по дисциплине «Металлорежущие станки»
На тему: «Развертка коробки передач вертикально-фрезерного станка модели 6560»
Магнитогорск 2012

Исходные данные: Диаметр фрезы наибольший 500 мм наименьший 150 мм
Содержание
Введение
1 Определение технической характеристики станка
1.1 Характеристика станка
1.2 Определение режимов обработки
1.3 Определение чисел оборотов шпинделя
1.4 Мощность привода главного движения
2 Кинематический расчет коробки скоростей проектируемого станка
2.1 Построение структурных формул
2.2 Построение структурной сетки и выбор оптимальных вариантов
2.3 Построение графика числа оборотов.
3 Динамический расчет коробки скоростей проектируемого станка
3.1 Определение крутящих моментов на валах коробки скоростей
3.2 Геометрический расчет зубчатых колес
3.3 Подбор подшипников
Список использованной литературы

Состав: Пояснительный записка, общий вид станка, развертка коробки скоростей, спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Развертка коробки передач вертикально-фрезерного станка модели 6560

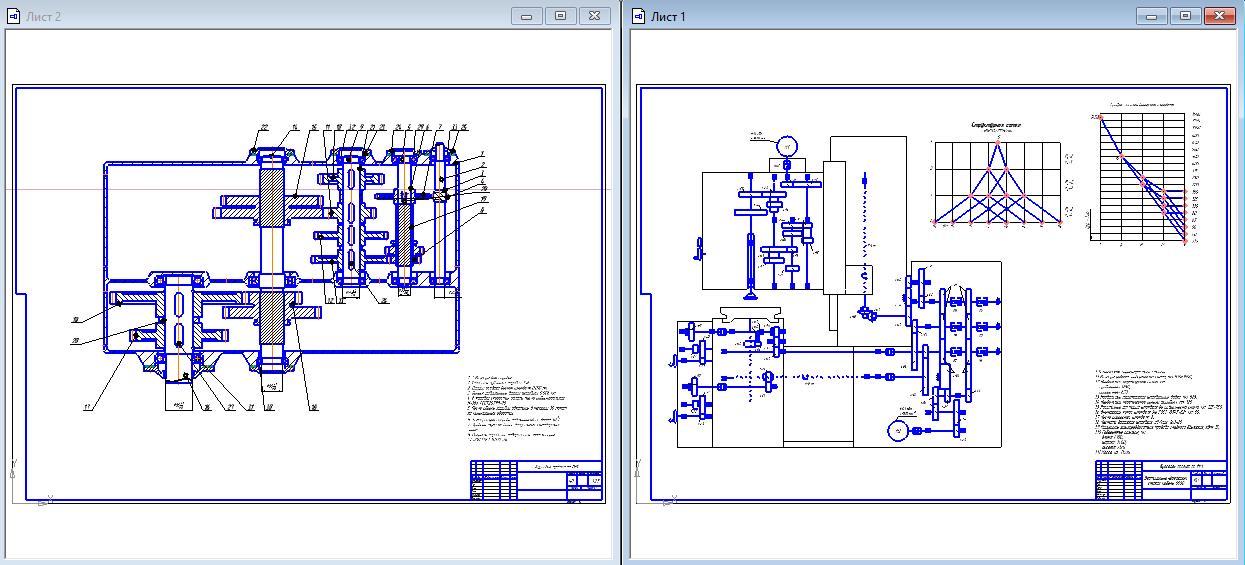

Вертикально-фрезерный станок модели 6560\~$Лист 1.fr~
Вертикально-фрезерный станок модели 6560\Лист 1.frw
Вертикально-фрезерный станок модели 6560\Лист 2.frw
Вертикально-фрезерный станок модели 6560\ПЗ.doc
Вертикально-фрезерный станок модели 6560\Спецификация 1 лист.cdw
Вертикально-фрезерный станок модели 6560\Спецификация 2 лист.cdw
Вертикально-фрезерный станок модели 6560
