«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра «Теоретическая механика и теория механизмов и машин»
КУРСОВОЙ ПРОЕКТ по дисциплине "Теория механизмов и машин"
на тему: «Исследование механизма двухцилиндрового компрессора»
Минск,2015
Число степеней свободы механизма определяем по формуле П. Л. Чебышева.
где n- число подвижных звеньев механизма,
p5- число кинематических пар пятого класса,
p4- число Кинематических пар четвертого класса.
В исследуемом механизме n=5, p5=7, p4=0, т.е. W=1
Следовательно, исследуемый механизм имеет одно начальное звено и все звенья совершают вполне определенные движения.

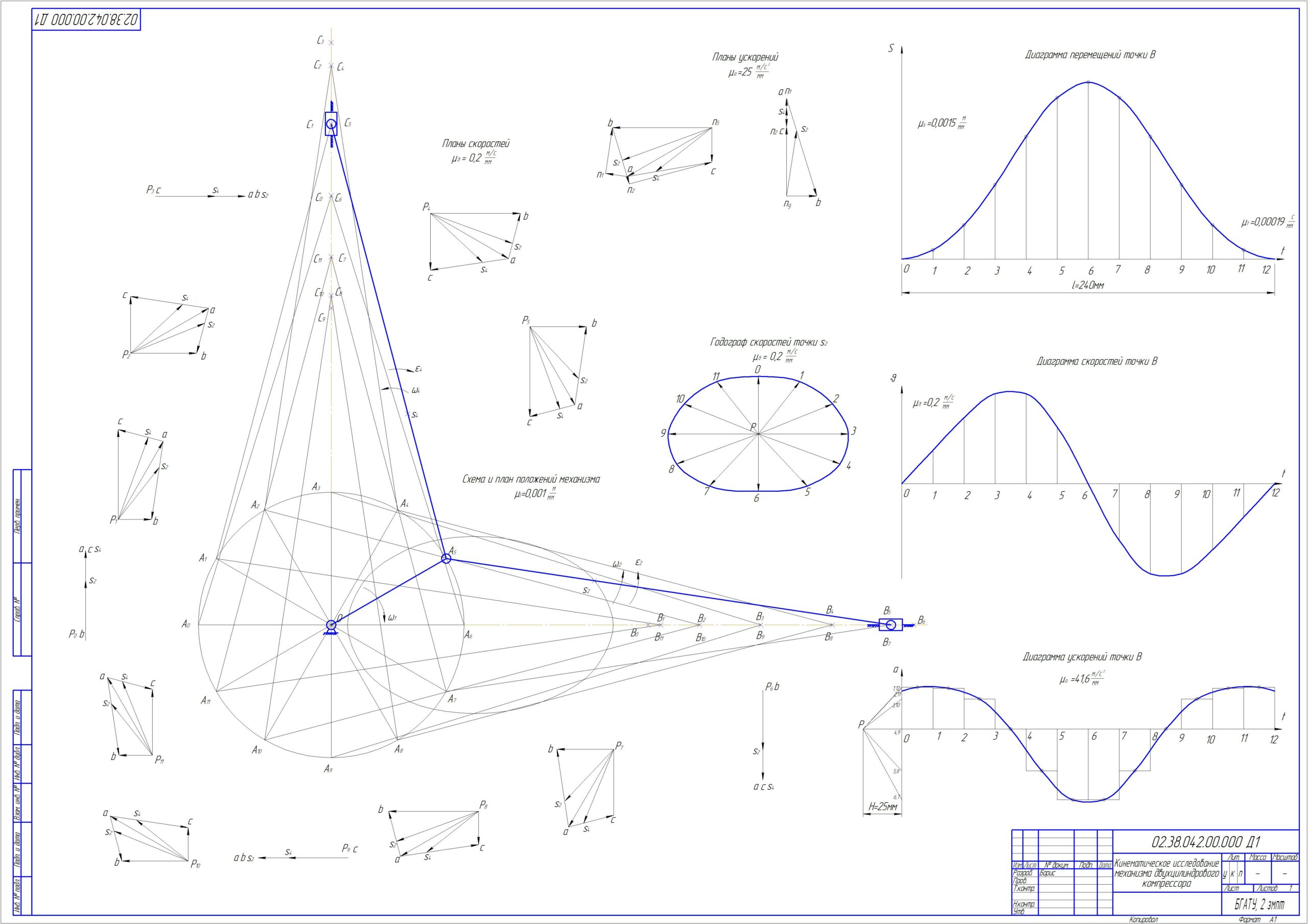

При выполнении первого листа произведен структурный и кинематический анализ механизма.
При выполнении второго листа определены реакции в кинематических парах, величины уравновешивающей силы, мгновенного коэффициента полезного действия механизма, произведен расчет маховых масс механизма по заданному коэффициенту неравномерности движения.
При выполнении третьего листа были выполнены следующие задачи:
- расчет геометрических размеров зубчатой передачи;
- определения коэффициента перекрытия удельных скольжений;
- оценка проектируемой передачи по геометрическим показаниям;
- определение основных размеров и геометрии профиля кулачка, обеспечение воспроизведения требуемого закона движения толкателя.
Курсовой проект включает 3 листах графической части формата А1 и 44 листе пояснительной записки формата А4 .Пояснительная записка содержит 6 таблиц и 3 рисунка. При выполнении данного курсового проекта использовано 9 литературных источников.
Ключевые слова: механизм; машина; структурная группа; кинематическая пара; звено; план скоростей; план ускорений; сила.
Цель курсового проекта: приобретение практических навыков по кинематическому анализу и синтезу плоских рычажных, рычажных, кулачковых и зубчатых механизмов.
Методы проведения исследований: аналитический, графический и графоаналитический.
В данном проекте определены структурные кинематические и динамические характеристики рычажного механизма, спроецированы кулачковый и зубчатый механизмы по заданным условиям.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМА
2. КИНЕМАТИЧЕСКОЕ ИССЛЕДОВАНИЕ МЕХАНИЗМА
2.1. Построение плана положений механизма
2.2. Построение планов скоростей
2.3. Построение планов ускорений
2.4. Построение кинематических диаграмм для точки В
3. КИНЕТОСТАТИЧЕСКОЕ ИССЛЕДОВАНИЕ МЕХАНИЗМА ДВИГАТЕЛЯ. ИССЛЕДОВАНИЕ ДВИЖЕНИЯ МЕХАНИЗМА
3.1. Силовой расчет группы из звеньев 4 и 5
3.2. Силовой расчет группы из звеньев 2 и 3
3.3. Силовой расчет начального звена
3.4. Определение уравновешивающей силы по методу Н.Е. Жуковского
3.5. Определение мгновенного механического коэффициента полезного действия механизма
3.6. Исследование движения механизма и определение момента инерции маховика
3.7 Определение приведенного момента инерции механизма
4. ПРОЕКТИРОВАНИЕ КУЛАЧКОВОГО МЕХАНИЗМА
4.1 Построение диаграмм движения толкателя
4.2 Построение профиля кулачка коромыслового кулачкового механизма
5 ПРОЕКТИРОВАНИЕ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ ПРЯМОЗУБЫХ ЦИЛИНДРИЧЕСКИХ КОЛЕС
6 ПРОЕКТИРОВАНИЕ ЗУБЧАТОГО МЕХАНИЗМА
6.1 Аналитический метод
6.2 Графический метод
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА
