Исследование механизма одноступенчатого компрессора

БГАТУ
Кафедра «Теоретическая механика и теория механизмов и машин»
Дисциплина : ТММ
Тема :Исследование механизма двухцилиндрового компрессора»
2013

исходные данные : механизм двухцилиндрового компрессора
lOA =0,065 м. lAC = lBD .n1=1700 об/мин. m2=1.5 кг. m3=1.3 кг . у=135 град, д.с.=25 град, в=170 град. Z4=24 мм; Z5 =28 мм; m=6 мм
ВВЕДЕНИЕ
1. СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМА
2. КИНЕМАТИЧЕСКОЕ ИССЛЕДОВАНИЕ МЕХАНИЗМА
2.1. Построение плана положений механизма
2.2. Построение планов скоростей
2.3. Построение годографа скоростей точки S2
2.4. Построение планов ускорений
2.5. Построение кинематических диаграмм для точки В
3. КИНЕТОСТАТИЧЕСКОЕ ИССЛЕДОВАНИЕ МЕХАНИЗМА . ИССЛЕДОВАНИЕ ДВИЖЕНИЯ МЕХАНИЗМА
3.1. Силовой расчет группы из звеньев 4 и 5
3.2. Силовой расчет группы из звеньев 2 и 3
3.3. Силовой расчет начального звена
3.4. Определение уравновешивающей силы по методу Н.Е. Жуковского
3.5. Определение мгновенного механического коэффициента полезного действия механизма
3.6. Исследование движения механизма и определение момента инерции маховика
3.7 Определение приведенного момента инерции механизма
4. ПРОЕКТИРОВАНИЕ КУЛАЧКОВОГО МЕХАНИЗМА
4.1 Построение диаграмм движения толкателя
4.2 Построение профиля кулачка коромыслового кулачкового механизма
5.ПРОЕКТИРОВАНИЕ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ ПРЯМОЗУБЫХ ЦИЛИНДРИЧЕСКИХ КОЛЕС
6.ПРОЕКТИРОВАНИЕ ЗУБЧАТОГО МЕХАНИЗМА
6.1 Аналитический метод
6.2 Графический метод
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА

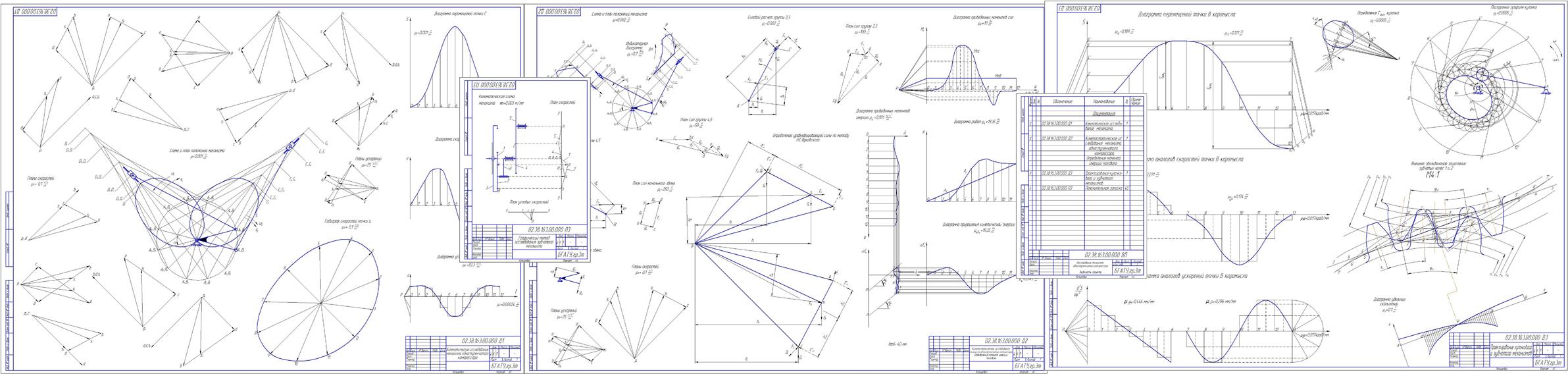

Состав: пз ,кинематическое исследование механизма компрессора , кинетостатическое исследование механизма одностоступенчатого компрессора ,определение момента инерции маховика , проектирование кулачкового и зубчатого механизмов ,графический метод исследования зубчатого механизма Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Исследование механизма одноступенчатого компрессора

ТмМ1\163.doc
ТмМ
ТмМ
ТмМ
ТмМ
ТмМ
ТмМ
ТмМ1
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
