Кривошипно-шатунный механизм

УО «Брестский Государственный Технический Университет»
Кафедра машиноведения
Курсовая работа по дисциплине «Теория машин и механизмов»
Тема: "Кривошипно-шатунный механизм"
Брест 2016

Исходные данные кинематического анализа: Lab=0.37м, Lao=0.1м, Las2=0.185м, Lbc=0.24м, Loc=0.4м, Lds4=0.195м, Lde=0.39м, Lсd=0.15м; Принятое звено АО=50 мм. Масштабный коэффициент длины 0,002 м/мм; l – длина отрезка на оси абсцисс (185 мм);
Силовой анализ рычажного механизма: G2=24кг G3=10кг, G4=19кг G5=18кг;
Расчет эвольвентного зацепления: модуль зацепления m=9 мм, число зубьев колес Z1=26, Z2=12, n1 = 240 мин -1, n2= 470 мин -1.
Синтез кулачкового механизма: фаза удаления φ_у =70˚
фаза дальнего стояния φ_д =20˚
фаза возврата φ_в =90˚
Содержание
1 Структурный анализ механизмов………………………………………………………………………………………………………………………………………
1.1 Структурный анализ рычажного механизма……………………………………………………………………………………………………………
1.2 Структурный анализ кулачкового механизма…………………………………………………………………………………………………………
1.3 Структурный анализ зубчатого механизма………………………………………………………………………………………………………………
2 Кинематический анализ рычажного механизма…………………………………………………………………………………………………………
2.1 Планы положений механизма………………………………………………………………………………………………………………………………………………
2.2 Определение скоростей………………………………………………………………………………………………………………………………………………………
2.3 Определение значений скоростей точек и звеньев механизма………………………………………………………………………
2.4 Построение планов ускорений…………………………………………………………………………………………………………………………………………
2.5 Определение скоростей и ускорений выходного звена графическим методом………………………………………
3 Силовой анализ рычажного механизма……………………………………………………………………………………………………………………………
3.1 Определение силы тяжести………………………………………………………………………………………………………………………………………………
3.2 Определение силы инерции звеньев………………………………………………………………………………………………………………………………
3.3 Определение моментов инерции звеньев……………………………………………………………………………………………………………………
3.4 Силовой расчет методом планов сил…………………………………………………………………………………………………………………………
3.5 Расчет уравновешивающей силы методом Жуковского………………………………………………………………………………………
4 Проектирование кинематической схемы планетарного редуктора и
расчет эвольвентного зацепления………………………………………………………………………………………………………………………………………
4.1 Проектирование планетарного редуктора…………………………………………………………………………………………………………………
4.2 Картина линейных и угловых скоростей……………………………………………………………………………………………………………………
4.3 Расчет параметров зубчатого зацепления………………………………………………………………… ………………………………………

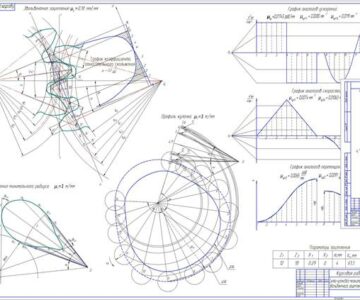

5 Синтез кулачкового механизма…………………………………………………………………………………………………………………………………………
5.1 Построение графиков аналогов ускорений, скоростей и перемещений……………………………………………………
5.2 Определение Rmin и построение профиля кулачка…………………………………………………………………………………………………

Состав: Структурный анализ механизмов;Силовой анализ рычажного механизма; Кинематический анализ рычажного механизма; Синтез кулачкового механизма Язык документа

Софт: КОМПАС-3D V15

Файлы:

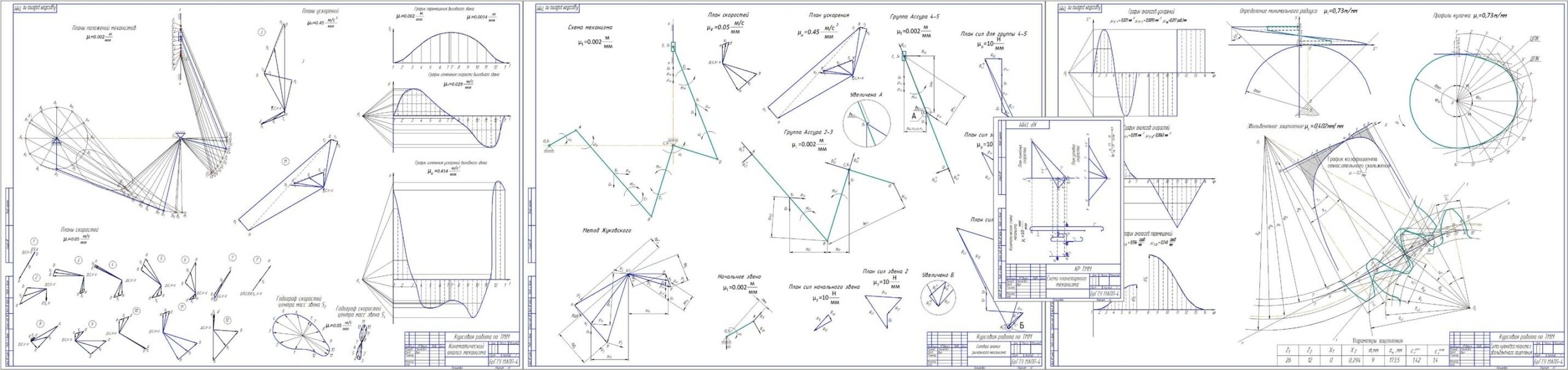

Лист 1.cdw
Лист 2.cdw
Лист 3.cdw
Лист 4.cdw
Пояснительная записка часть 1.docx
Пояснительная записка часть 2.docx
Титульник.docx
