Проектирование и исследование механизмов криогенного поршневого детандера

ПГУ
Кафедра прикладной механики
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему:Проектирование и исследование механизмов криогенного поршневого детандера"

Исходные данные :

Рычажный механизм:
Средняя скорость поршня, м/с. 2,45
Отношение длин Loa/Lab 1/4,6
Частота вращения кривошипа n1, об/мин. 650
Максимальное давление воздуха Рmax, МПа 18
Диаметр поршня d, мм. 85,0
Коэффициент неравномерности b 1/80
Положение кривошипа 1 при силовом расчете механизма φ1, град. 30

Зубчатая передача:
Число зубьев колес Za и Zb 12; 18
Модуль зубчатых колес, m мм. 5
Передаточное отношение планетарного редуктора U15-H 9
Приведенный момент инерции вращающихся масс Jn0=10Jo1
Кулачковый механизм:
Величина хода толкателя h, мм, 8
Рабочий угол профиля кулачка , град. 108
Допустимый угол давления в кулачковом механизме , град. 30
Закон движения толкателя согласно графику на фазе удаления – симметричный параболический, а возвращения – синусоидальный.
Содержание:
Введение…………………………………………………………………………………. 4
1. Описание работы машины и исходные данные для проектирования………. 5
2. Описание структуры машины…………………………………………………….. 7
3. Расчет привода………………………………………………………………………. 8
4. Синтез кулачкового механизма…………………………………………………… 10
4.1 Расчет передаточных функций………………………………..…..................... 10
4.2 Определение основных размеров…………………………………................... 11
4.3 Профилирование кулачка…………………………………………................... 12
5. Синтез кривошипно-ползунного механизма………………………….................. 13
5.1 Структурный анализ кривошипно-ползунного механизма…………………. 13
5.2 Определение размеров и построение планов положений механизма.……... 14
6. Динамический синтез двигателя………….……………………………………….. 15
6.1. Движущие силы и силы сопротивления……………………………………… 15
6.2. Приведенный момент инерции…………………………………….................. 20
6.3. Расчет маховых масс…………………………………………………………... 26
7. Силовое исследование рычажного механизма…………………………………... 29
7.1. Исследование установившегося движения автомобиля…………................. 29
7.2. Определение реакций в кинематических парах рычажного механизма…… 30
7.2.1. Определение скоростей и ускорений…………………………………. 30
7.2.2. Расчет сил инерции………………………………………….................. 33
7.2.3. Определение реакций в кинематических парах……………………… 34
7.3. Рычаг Жуковского……………………………………………………………... 35
7.4. Определение мгновенного к.п.д., оценка интенсивности
износа кинематических пар…………………………………………………. 36

Заключение……………………………………………………………………………... 38

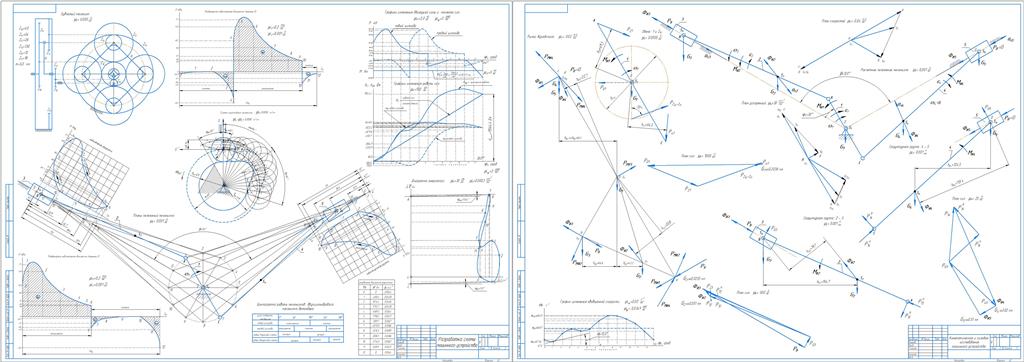

Состав: Разработка схемы машинного устройства(чертёж),Кинематическое и силовое исследование машинного устройства(чертёж),Пояснительная записка.

Софт: КОМПАС-3D 16

Файлы:
Лист 2.doc
Лист 2.cdw
Лист 1.doc
Лист 1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: meduza578
Дата: 2018-05-02
Просмотры: 382
Язык: Русский Язык документа
