Курсовой проект на тему: проектирование специального станочного приспособления для изготовления деталей машин ,,Корпус турбины,,

0
0
13
0
0

государственное бюджетное профессиональное образовательное учреждение "Пермский машиностроительный колледж"
Соответствие профессиональному модулю
ПМ.01 Разработка технологических процессов изготовления деталей машин. Расчет и проектирование специального станочного приспособления для изготовления деталей машин.
Курсовой проект на тему: проектирование специального станочного приспособления для изготовления деталей машин ,,Корпус,,
2016г

Содержание
Введение
1. Общий раздел
1.1 Конструкция и служебное назначение изготовленной детали.
1.2 Разработка маршрутного технологического процесса.
1.3 Технологические характеристики оборудования.
1.4 Режимы резания на заданную операцию.
1.5 Подготовка дополнительных данных для проектирования.
2. Специальный раздел
2.1 Разработка технического задания на проектируемое приспособление.
2.2 Проверка условия базирования по шести степеням свободы.
2.3 Расчёт ожидаемой точности приспособления.
2.4 Расчёт необходимого усилия закрепления заготовки.
2.5 Проверка проектируемого приспособления на безопасность в работе.
2.6 Расчёт на прочность наиболее нагруженной детали приспособления.
2.7 Устройство, принцип работы и разработка схемы сборки проектируемого приспособления.
3. Заключение
4. Литература

1 Общий раздел
1.1 Описание конструкции и служебного назначения детали
Деталь «Корпус» является одной из основных составляющих частей газовой турбины. В соответствии с этим к детали предъявляются особые требования по качеству поверхности и взаимному расположению поверхностей. Так как деталь имеет сложную фасонную форму, то качество заготовки (отливки) должно быть на высоком уровне, сплав ВЖЛ-14 относится к IX группе обрабатываемости.
Материал детали жаропрочный литейный сплав на никелевой основе ВЖЛ14-ВИ.
Химический состав сплава ВЖЛ14-ВИ в процентах

2. Специальный раздел.
2.1 Разарботка технического задания на проектируемое приспособление.
1) Наименование и область применения: Приспособление для сверления восьми отверстий на детали «Корпус». Расстояние между отверстиями 12 H8, сверление на сверлильном станке 2Р135Ф2.
2) Цель и назначение разработки. Проектируемое приспособление должно обеспечить: - точную установку и надёжное закрепление, а также постоянное положение заготовки относительно стола и режущего инструмента, во время обработки, с целью получения необходимой точности размера и положения. - удобство установки, закрепления и снятия заготовки.
3) Технические требования

3. Заключение.
Разработанное приспособление имеет уникальную конструкцию и полное технологическое обеспечение, ускоряет фрезерную операцию и уменьшает время обработки, время установа приспособления, сокращает экономические затраты, обеспечивает необходимую точность и расположение обрабатываемых плоскостей, безопасно при работе.



Автор
Galina М
Дата
17.11.2024
Язык
Русский
Состав

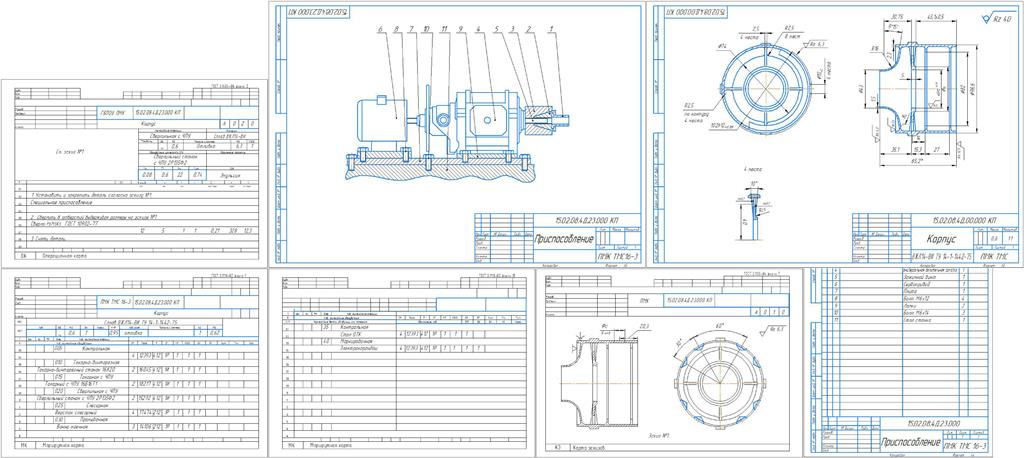

СБ Чертеж детали; СБ Чертеж специального приспособления; Спецификация приспособления; Пояснительная Записка; Карта Эскизов; Операционная Карта; Маршрутная Карта.
