государственное бюджетное профессиональное образовательное учреждение "Пермский машиностроительный колледж"
Соответствие профессиональному модулю
ПМ.01 Разработка технологических процессов изготовления деталей машин. Разработка специального режущего инструмента по изготовлению деталей машин.
Курсовой проект на тему: Разработка технологических процессов изготовления деталей машин ,,Переходник,,
2016г
Содержание
Введение 4
1 Общий раздел 5
1.1 Описание конструкции и служебного назначения детали5
1.2 Анализ детали на технологичность 6
1.3 Анализ производственной программы и установление типа производств 7
2 Технологический раздел 8
2.1 Выбор метода и способа получения заготовки экономическое обоснование выбора 8
2.2 Проектирование маршрута технологического процесса с выбором технологических баз. Выбор оборудования и его краткая характеристика. Выбор станочных приспособлений 11
2.3 Определение операционных припусков и межоперационных размеров 13
2.4 Разработка технологических операций по переходам. Выбор режущего и измерительного инструмента 16
2.5 Расчет режимов резания 23
2.6 Расчёт норм времени 27
3 Конструкторский раздел 30
3.1 Расчёт специального режущего инструмента 30
Заключение 31
Список литературы 32
Одним из важных направлений машиностроения является проектирование и создание заготовок. Основная задача заготовительного производства состоит в сокращении объёма механической обработки заготовок путем приближения их размеров к размерам готовых деталей.
Для дальнейшего развития машиностроения, особенность которого состоит в доминировании многоцелевого предприятия с мелкосерийным типом производства, способным обеспечивать выпуск изделий широкой и часто обновляемой номенклатуры.
В курсовом проекте выбраны оптимальные режимы резания при которых возможна обработка современным режущим инструментом, на актуальном сейчас оборудовании.
Целью данного курсового проекта является написание технологического процесса, с соблюдением всех норм и требований современного проектирования. Для разработки технологического процесса были установлены следующие задачи: спроектировать заготовку полученную методом удовлетворяющим тип производства, составить маршрут обработки детали, рассчитать нормы времени с учётом выбранного режущего инструмента и режимов резания, при использовании современного оборудования.
1 Общий раздел
1.1 Описание конструкции и служебного назначения детали
Деталь "Переходник" изготовлена из материала Сталь 45 ГОСТ 1050-2013 и имеет общую шероховатость Ra 2,5 что обеспечивает плавную и надежную работу механизма. Деталь "Переходник" представляет собой тело вращения, имеет простую конструкцию и достаточную жесткость. Используется для соединения двух подвижных частей.
3 Конструкторский раздел
3.1 Расчёт специального режущего инструмента
Расчёт специального канавочного резца b=2 R=0,6
Поскольку резец является расточным, принимаем круглое сечение державки.
t = 2мм S = 0,48мм/об С= 47 m = 0,2 y = 0,8 T = 135мин
Заключение
Разработанный технологический процесс детали "Переходник" составлен с учётом всех особенностей конструкции. При проектировании учитывались все нормы и правила разработки технологического процесса для среднесерийного типа производства.
Большая часть режущего инструмента выбрана в соответствии со стандартом ISO13399, измерительный инструмент подобран так, чтобы обработка велась максимально оперативно.

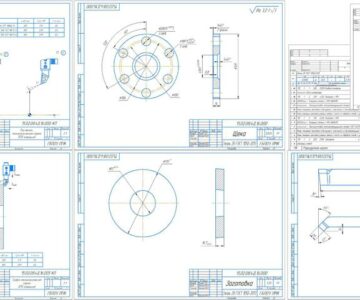

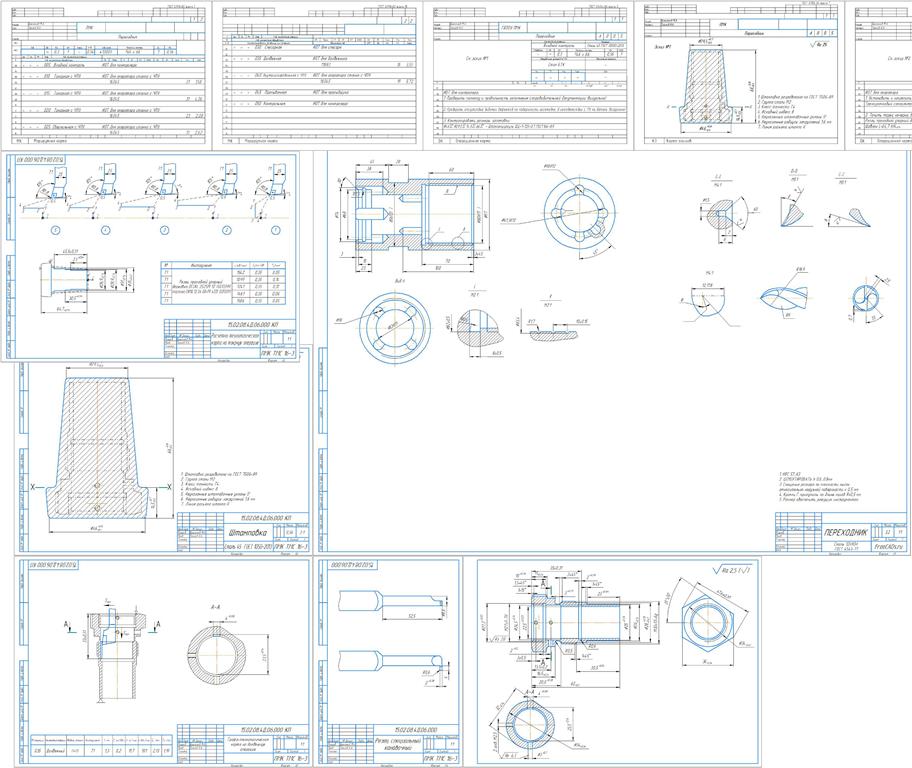

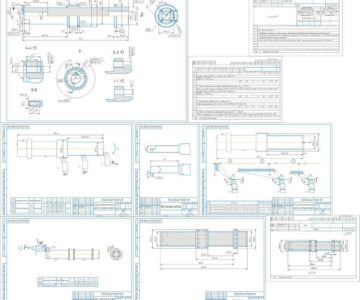

Технологический процесс содержит графическую часть в виде чертежа заготовки, рабочего чертежа детали, чертежа проектируемого специального режущего инструмента, а также РТК и ГТК.
