государственное бюджетное профессиональное образовательное учреждение "Пермский машиностроительный колледж" Соответствие профессиональному модулю ПМ.01 Разработка технологических процессов изготовления деталей машин. Разработка специального режущего инструмента по изготовлению деталей машин. Курсовой проект на тему: Разработка технологических процессов изготовления деталей машин ,,Цапфа,,
2016г
Содержание
Введение 3
1 Общий раздел 5
1.1 Описание конструкции и служебного назначения детали 5
1.2 Технологический контроль чертежа детали и анализ детали на технологичность 6
1.3 Анализ производственной программы и установление типа производства 6
2 Технологический раздел 9
2.1 Выбор вида и метода получения заготовки; экономическое обоснование выбора заготовки 9
2.2 Проектирование маршрута технологического процесса с выбором технологических баз. Выбор станочных приспособлений 12
2.3 Определение операционных припусков, допусков и расчет межоперационных размеров табличным методом 14
2.4 Разработка технологических операций по переходам. Выбор режущего и измерительного инструмента 16
2.5 Расчет режимов резания, расчет норм времени 17
2.6 Расчет норм времени 28
3 Конструкторский раздел 31
3.1 Описание и расчет специального режущего инструмента 31
Список литературы 37
В данном курсовом проекте выбраны наиболее оптимальные режимы резания при обработке деталей с применением современного инструмента, а также на оборудовании, которое актуально на сегодняшний день.
Целью проекта является разработка технологического процесса, который бы удовлетворял всем правилам и нормам современного проектирования в машиностроении. Для достижения цели были поставлены задачи: выбрать наиболее подходящий метод получения заготовки исходя из типа производства, описать маршрут обработки детали с выбором подходящего инструмента и режимов резания, а также рассчитать время, которое уйдет на обработку на современном оборудовании.
1.2 Описание конструкции и служебного назначения детали.
Анализ конструкции на технологичность

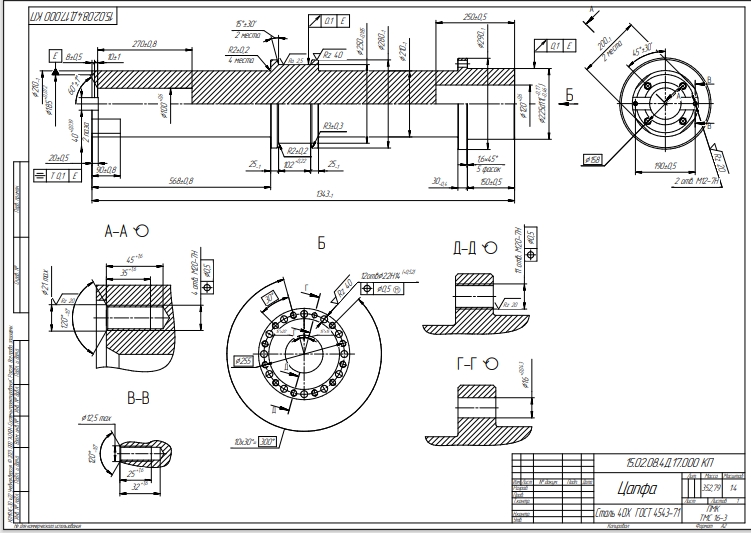

Деталь "Цапфа" изготовлена из материала Сталь 40Х ГОСТ 4543-71 и имеет общую шероховатость Ra 6,3. Деталь "Цапфа" является частью вала, соприкасающаяся с подшипником и непосредственно воспринимающая передаваемую нагрузку, а также играет роль связующего звена между ступицей и шаровой опорой.
Сталь 40Х ГОСТ 4543-71 является конструкционной легированной и обладает следующими химическими и механическими свойствами:
3. Конструкторский раздел
3.1 Расчет специального режущего инструмента
Расчет характеристик и свойств резца специального канавочного R3,8.
Принимаем круглое сечение державки резца.
Расчет режимов резания:
C= 47, x = 1, y = 1, n = 0, Т = 100.
s = 0,28 х 0,8 = 0,22 мм/об
K= ()x 1 = 1,22
K = Kx Kx K = 1,22 x 1 x 0,65 = 0,79
v = K= x 0,79 = 6,7 м/мин
n = = = 16,6 об/мин
Заключение
Поставленные цели и задачи были реализованы в данном курсовом проекте, технологический процесс составлен с учетом всех конструктивных особенностей детали и типа производства.
Обработка детали "Цапфа" занимает 824,89 мин (13,7 ч), ведется на станках 3 типов -с использованием современного режущего инструмента по рассчитанным режимам резания, имеет внутреннюю канавку, на которую был спроектирован специальный резец, который удовлетворяет всем условиям прочности и жесткости.

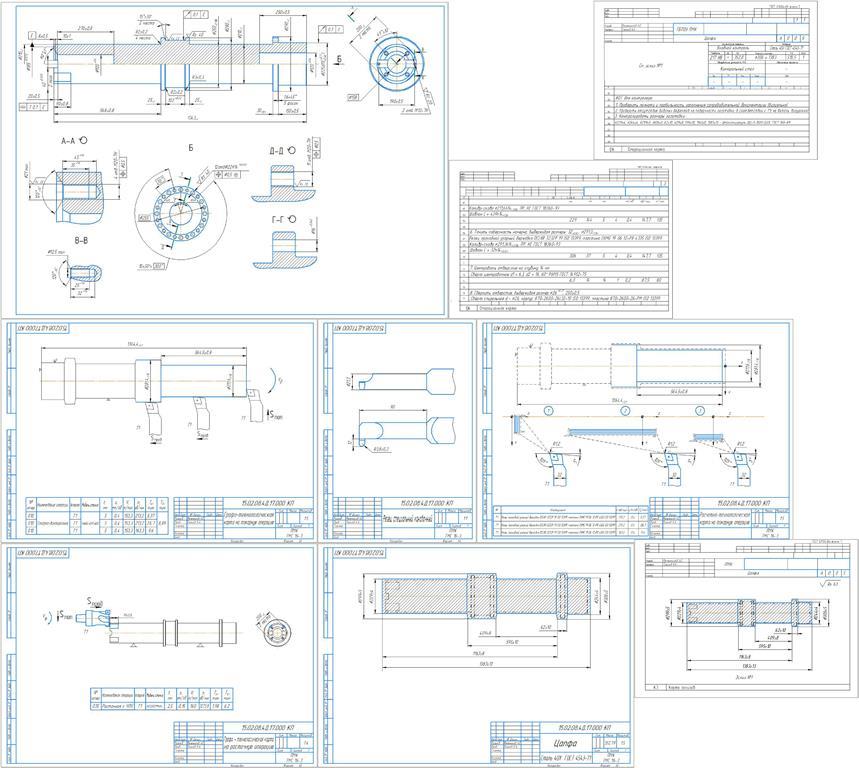

Также в курсовом проекте присутствует графическая часть в виде чертежа детали, чертежа заготовки, чертежа специального канавочного резца, РТК и ГТК.
