государственное бюджетное профессиональное образовательное учреждение "Пермский машиностроительный колледж"
Соответствие профессиональному модулю
ПМ.01 Разработка технологических процессов изготовления деталей машин. Разработка специального режущего инструмента по изготовлению деталей машин.
Курсовой проект на тему: Разработка технологических процессов изготовления деталей машин ,,Кольцо,,
2020г
Содержание
Введение............................................................................................................................................2
1. Общий раздел................................................................................................................................................3
1.1 Описание конструкции и служебного назначения детали......................................................3
1.2 Анализ производственной программы и установление типа производства.......................6
2. Технологический раздел.............................................................................................................7
2.1 Выбор метода и способа получения заготовки. Экономическое обоснование выбора..............................................................................................................................................7
2.2 Проектирование маршрута технологического процесса с выбором технологических баз. Выбор оборудования и его краткая характеристика. Выбор станочных приспособлений......9
2.3 Определение операционных припусков, допусков и расчет межоперационных размеров табличным способом.....................................................................................................................11
2.4 Разработка технологических операций по переходам. Выбор инструмента и приспособлений.............................................................................................................................12
2.5 Расчет режимов резания на 2...3 разнохарактериные операции уточненным способом, на остальные операции - по таблицам............................................................................................16
2.6 Определение норм времени.................................................................................................18
3. Конструкторский раздел.........................................................................................................21
3.1 Конструирование и расчет одного спеиального режущего инструмента.......................21
Заключение.................................................................................................................................23
Список литературы.....................................................................................................................24
Целью данной работы является разработка технологического процесса изготовления детали "Кольцо", который будет обеспечивать высокую точность и качество обработки при минимальных затратах времени и ресурсов. Для достижения этой цели необходимо решить следующие задачи:
1.Провести анализ исходных данных о детали и ее технических требований.
2.Выбрать оптимальные методы обработки и оборудование для выполнения каждой операции.
3.Разработать маршрутный и операционный технологический процесс изготовления детали с учетом требований по качеству и точности.
4.Рассчитать основные параметры операций обработки и определить нормы времени.
5.Оценить эффективность разработанного технологического процесса и предложить возможные пути его оптимизации.
1. Общий раздел
1.1 Описание конструкции и служебного назначения детали.
Деталь "Кольцо" широко применяется в машиностроении для уплотнения различных соединений, например, в двигателях автомобилей. Она обеспечивает герметичность соединения между различными элементами двигателя, предотвращает утечку масла и обеспечивает надежную работу двигателя.
Деталь относится к классу дисков. Максимальные габаритные размеры детали - диаметр 1046 мм, толщина - 75 мм. Имеется центральное сквозное отверстие, диаметром 974 мм. На наружной поверхности имеется ступень, диаметром 1006 мм, так же есть прорезь, глубиной 20 мм, шириной 22 мм. Стенки у данной канавки располагаются под углом 6 градусов каждая, образовывая общий угол, составляющий 12 градусов.
3. Конструкторский раздел
3.1. Конструирование и расчет одного спеиального режущего инструмента
Рассчитать и сконструировать резец канавочный для точения канавки на детали "Кольцо"
В качестве материала для резца выбрали углеродистую сталь 12Х13 с = 750МПа и допустимым напряжением на изгиб = 320МПа
Главная составляющая силы резания:
P = 9,81CtS= 9,81*420*5*0,09*1,32 = 2,524 кН
К= ККК К= 0,89*1,1*1,3*1,04 = 1,32
При условии, что в/Н = 1/6, ширина опасного сечения
Заключение
Во время написания курсовой работы был разработан технологический процесс по изготовлению детали "Кольцо" с применением современного оборудования, которое обладает числовым программным управлением
В ходе написания достигли следующих задач:
- Описание конструкции и службного назначения детали, анализ детали на технологичность
- Анализ производственной программы и установление типа производства детали
- Определение и выбор метода получения заготовки, экономическое обоснование выбора заготовки
- Проектирование маршрута технологического процесса с выбором баз. Выбор оборудования, его краткая характеристика, выбор станочных приспособлений
- Определение операционных припусков, допусков, расчет межоперационных размеров табличным способом.
- Разработка технологических операций по переходам. Подбор режущего, мерительного инструмента
- Расчет режимов резания и норм времени на разработанный технологический процесс;
- Конструирование и расчет режущего инструмента;

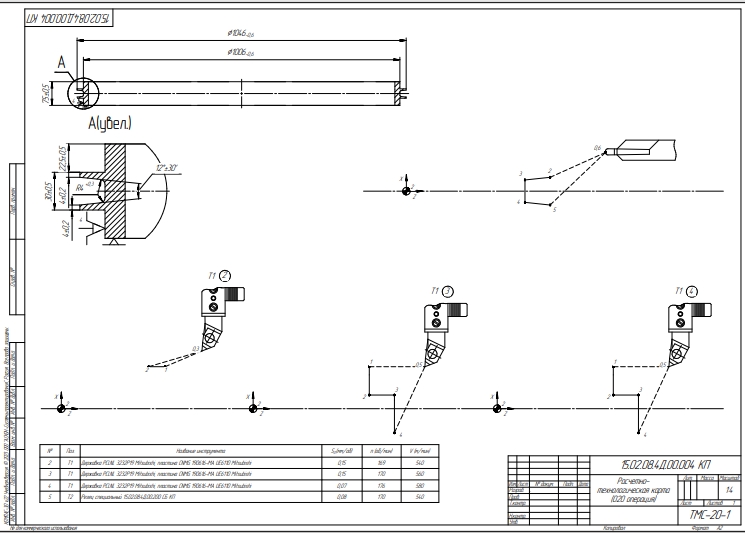

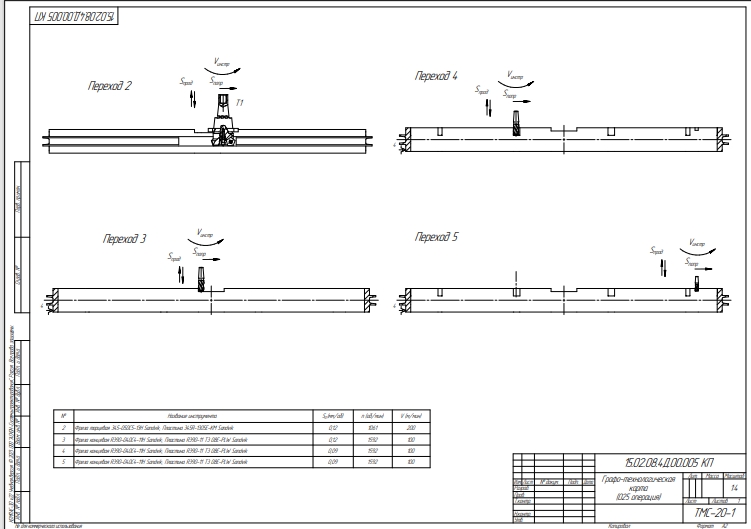

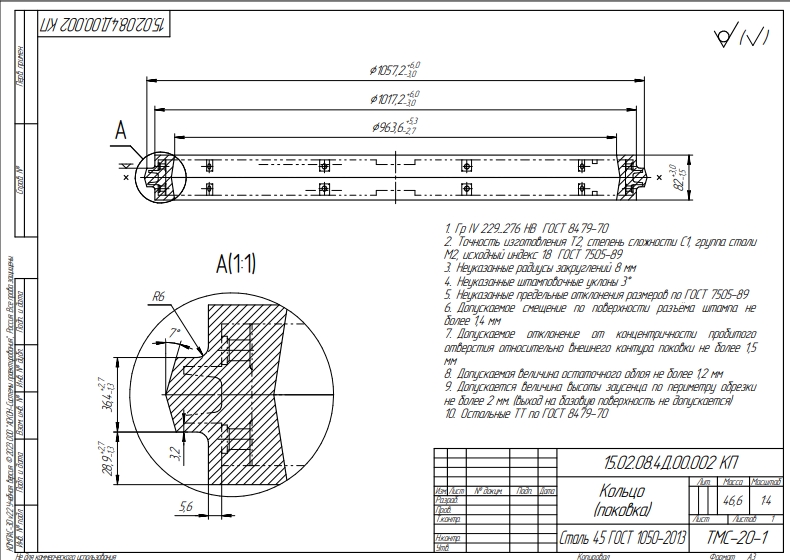

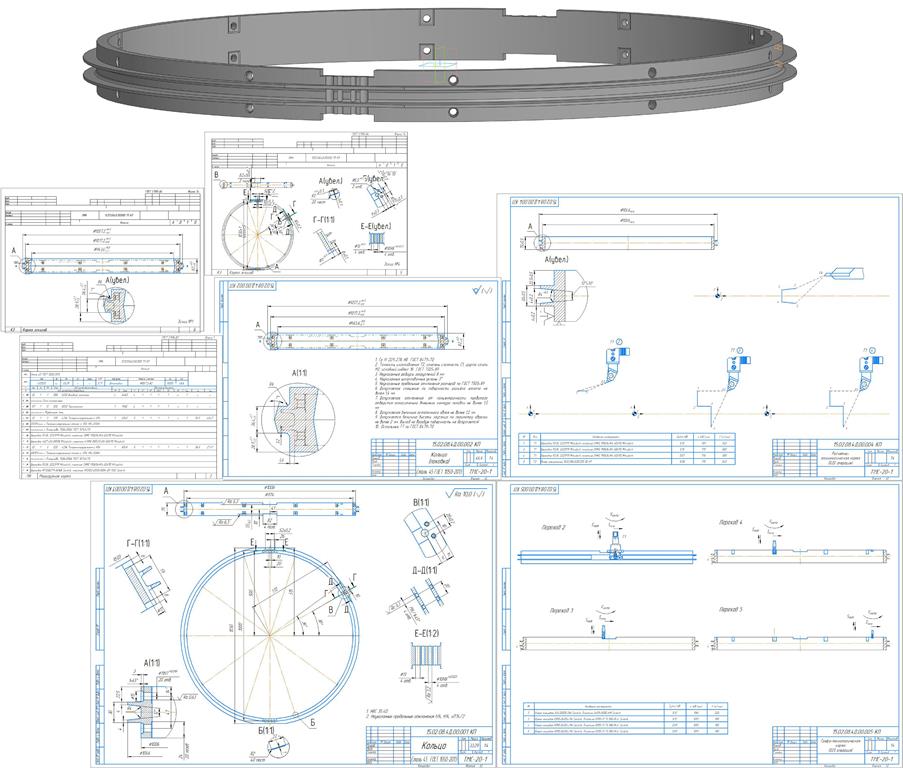

- Разработка графической части: чертеж заготовки, расчетно-технологические карты, графо-технологические карты, чертеж режущего инструмента, спецификация к режущему инструменту
