Белорусский национальный технический университет
Кафедра металлорежущих станков и инструментов
Курсовой проект по дисциплине «Технология инструментального производства»

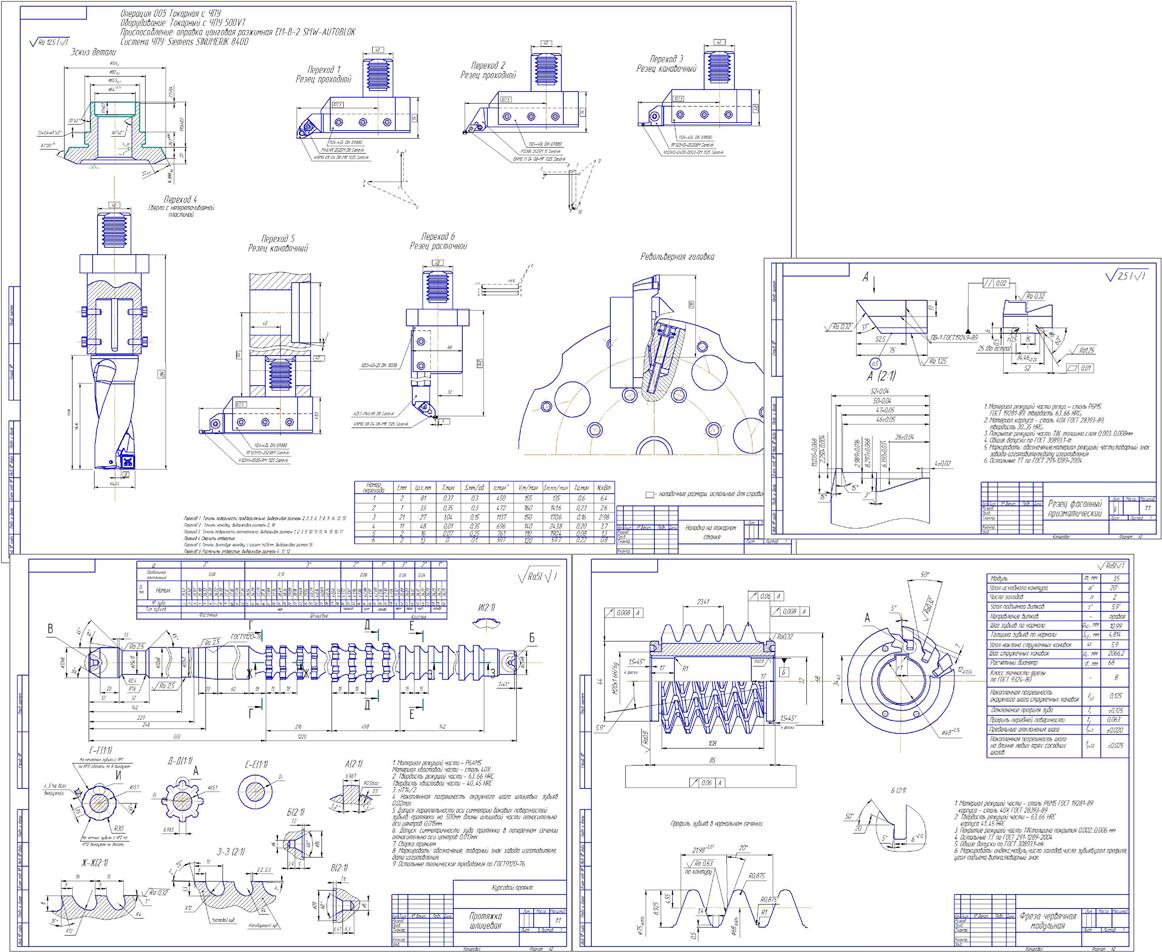

На тему: «Сделать рабочий чертеж следующих инструментов: призматического резца, круглой протяжки, сборной модульной червячной фрезы. Разработать инструментальную наладку на токарный станок с ЧПУ»
Минск 2013
Исходные данные Материал детали – сталь 40, σв=600 МПа.
В курсовом проекте были спроектированы: призматический резец, круглая протяжка, сборная модульная червячная фреза и инструментальная наладка на токарный станок с ЧПУ 500VT.
При проектировании инструментов были подобраны инструментальные материалы, рассчитаны углы режущей части, обеспечивающие высокую производительность и оптимальную стойкость.
Содержание
Введение
1 Расчет геометрических и конструктивных параметров фасонного резца
1.1 Подготовка чертежа детали к расчету фасонного резца
1.2 Определение углов режущей части
1.3 Определение габаритных и присоединительных размеров
1.4 Коррекционный расчет профиля резца
1.5 Расчет допусков на размеры профиля
2 Расчет червячной модульной фрезы
2.1 Обзор конструкций червячных фрез
3.2 Проектный расчет червячной зуборезной фрезы
3 Расчёт протяжки
3.1 Описание инструмента
3.2 Расчёт шлицевой прямобочной протяжки
3.3 Расчет конструктивных и геометрических параметров протяжки
4 Разработка инструментальной наладки
4.1 Исходные данные для обработки и выбор станка
4.2 Выбор режущих инструментов и его обоснование
4.3 Выбор вспомогательных инструментов
4.4 Расчет режимов резания
4.5 Настройка инструментального блока на размер вне станка
Заключение
Литература
