Разработка технологичиского процеса изготовления детали корпус продувного насоса

Национальний университет львовская политехника
Кафедра технология машиностроения
Дипломный проект на тему: Проектирование технологического процесу изготовления детали типа корпус
Львов 2013

Дана дипломна робота містить результати розробки технологічного процесу виготовлення деталі та виробу. Технічно дотримана побудова технологічного процесу виготовлення виробу наведена в пояснювальній записці, що складається з 8 розділів. В першому розділі проводиться попереднє опрацювання проектних рішень, а саме аналіз службового призначення виробу і відпрацювання конструкції виробу на технологічність. Другий розділ містить розробку технологічного процесу виготовлення виробу, його техніко-економічний аналіз, і вибір основного устаткування, що є одним з важливих факторів забезпечення високого рівня технологічної підготовки виробництва нового виробу. В третьому розділі було спроектовано та розраховано три пристрої ( пристрій для закріплення та встановлення заготовки на токарно – карусельному верстаті, пристрій для свердління, пристрій для вимірювання торцевого биття). В четвертому розділі проведено компоновку механоскладальної дільниці. У п’ятому розділі подано організаційну схему цеху. У шостому розділі надані рекомендації щодо підвищення безпеки у цеху. У сьомому розділі окреслено природні та техногенні небезпеки у місцевості виробництва та заходи їх подолання. У восьмому розділі доведено економічну доцільність розроблення нового техпроцесу.
Пояснювальна записка містить основні розрахунки, 15 таблиць для наведення результатів однотипних розрахунків, наочності та зручності порівняння показників, а також графічні ілюстрації для пояснення тексту РПЗ.
Пояснювальна записка складається з 98 сторінок. До записки додаються додатки, які містять маршрутну і операційну карти, карти ескізів.
Ключові слова: Технологічний процес, тип виробництва, технологічність, точність поверхні, технологічні бази, технологічний граф, припуск, розмірний аналіз, режими різання.

Дана деталь відноситься до деталей типу корпус. У деталі найточніша поверхня Ø 5(_^(+0,012)) мм виконують по 7 квалітеті точності.
Данна деталь входить до вузла продувного насосу. Насос для продувки робочого циліндра двотактного двигуна і заповнення його свіжим зарядом. Розрізняють об'ємного або лопатевого типу. У деяких двигунах внутр. згоряння малої потужності (човнових, мотоциклетних і ін.) використовується кривошипна камера, в котрій підвищується тиск повітря або суміші палива з повітрям (в карбюраторних двотактних двигунах) при русі поршня від верх. мертвої точки до нижньої.
Деталь виготовляється із матеріалу СЧ20 ГОСТ 1412-89, який легко піддається обробці.
Клас : Сірий чавун.
Використання в промисловості: Він широко застосовується в машинобудуванні для виливка станин верстатів і механізмів, поршнів, циліндрів.
Межа міцності σв = 200 МПа. Твердість HB 10 -1 = 143 - 255 МПа.

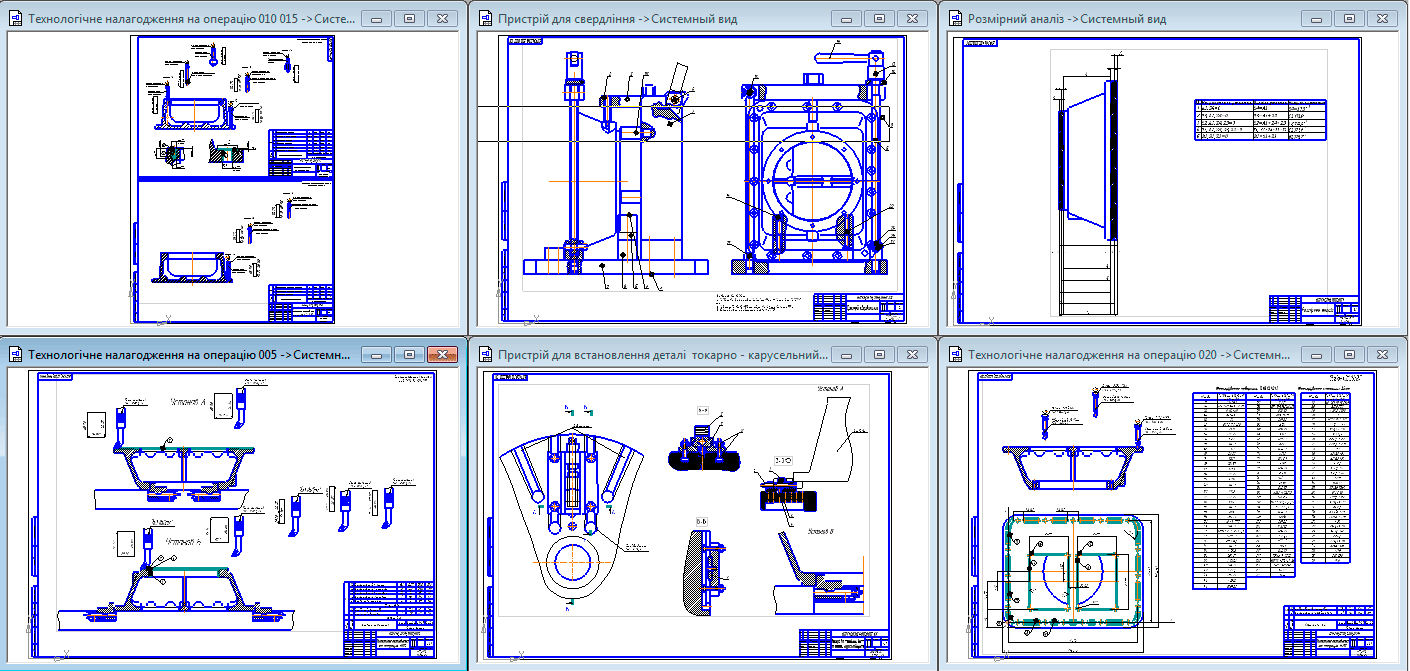

Состав: Три листа технологическои наладки, три приспособления(СБ)+спецификация, линеиний анализ,цех механообработки Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологичиского процеса изготовления детали корпус продувного насоса

Диплом\3 Д.jpg
Диплом\Дільниця механообробки.cdw
\⠫ 3.cdw
Диплом\Записка.docx
Диплом\Контрольний пристрій.cdw
Диплом\Пристрій для встановлення деталі
\_ ஫ 쮢 .spw
Диплом\Пристрій для свердління.cdw
Диплом\Пристрій свердлильний.spw
Диплом\Розмірний аналіз.cdw
Диплом\Складальне креслення Пристрій свердлильний.cdw
Диплом\Специфікація
Диплом\Спецификация Установ А.spw
Диплом\Технологічне налагодження на операцію 005.cdw
Диплом\Технологічне налагодження на операцію 010 015.cdw
Диплом\Технологічне налагодження на операцію 020.cdw
Диплом
