Технологический процесс изготовления детали «Водило» (1101-12-9) и разработка средств технологического оснащения для его реализации.

ФГБОУ ВПО «Московский государственный машиностроительный университет (МАМИ)» Чебоксарский политехнический институт (филиал). Технология машиностроения и металлургия. Выпускная квалификационная работа по направлению 151900 «Конструкторско-технологическое обеспечение машиностроительных производств». На тему: "Технологический процесс изготовления детали «Водило» (1101-12-9) и разработка средств технологического оснащения для его реализации." Чебоксары 2015 год.

Введение……………………………………………………………………… 5
1 Исходные данные для разработки проекта……………………………… 6
2 Общий раздел………………………………………………………………. 7
2.1 Конструкция детали ……………………………………………………. 7
2.2 Анализ свойств обрабатываемых поверхностей……………………… 8
2.3 Определение типа производства………………………………………. 10
3 Разработка техпроцесса изготовления детали……………………….…. 11
3.1 Анализ технологичности конструкции детали………………………. 11
3.2 Определение методов получения заготовки………………………… 12
3.3 Разработка маршрутных технологий………………………………… 15
3.4 Расчет режимов обработки и норм времени…………………………. 26
3.5 Расчет погрешности механической обработки……………………....... 37
3.6 Организационные вопросы (характер расстановки оборудования, средств автоматизации – РТК, межоперационного транспорта, удаления стружки, многостаночного обслуживания и т.д.)……………………….... 39
3.7 Разработка технологической документации
4 Конструкторская часть……………………………………………….…… 42
4.1 Разработка конструкции станочного приспособления……………… 42
4.2 Разработка конструкции специального инструмента………………… 45
5 Исследовательская часть………………………………….……………… 49
6 Расчет, компоновка и планировка цеха, участка, поточной линии…… 56
6.1 Расчет трудоемкости и станкоемкости изготовления детали………… 56
6.2 Расчет потребного количества основного и вспомогательного оборудования………………………………………………………………….57
6.3 Расчет численности работающих……………………………………… 58
6.4 Определение состава и расчет площадей (производственные и вспомогательные площади, административно-бытовые помещения)…….59
7 Экономика производства (расчет стоимости основных фондов, материалов, энергии, инструментов, фонда заработной платы; смета цеховых расходов, затрат на производство; калькуляция себестоимости продукции)…………………………………………………………………….61
8 Охрана труда (техника безопасности, противопожарная безопасность, промышленная санитария) и окружающей среды (экологичность производства)…………………………………………………………………75
Заключение………….………………………………….…………………… 78
Список использованной литературы……………...……………………… 79
Выпускная квалификационная работа содержит 80 листов расчетно пояснительной записки, 9 листов формата А1 графической части, 34 листа технологического процесса с 2 листами МК, 11 листами КЭ, 21 листами ОК.
Исходные данные:
Деталь "Водило" 1101-12-9
Материал - сталь 45ФЛ ГОСТ 977-88
Заготовка - отливка (точность 9 – 8 – 15 – 9)
Масса детали - 9 кг
Программа выпуска – Nг = 10000 шт.
Тип производства – крупносерийное

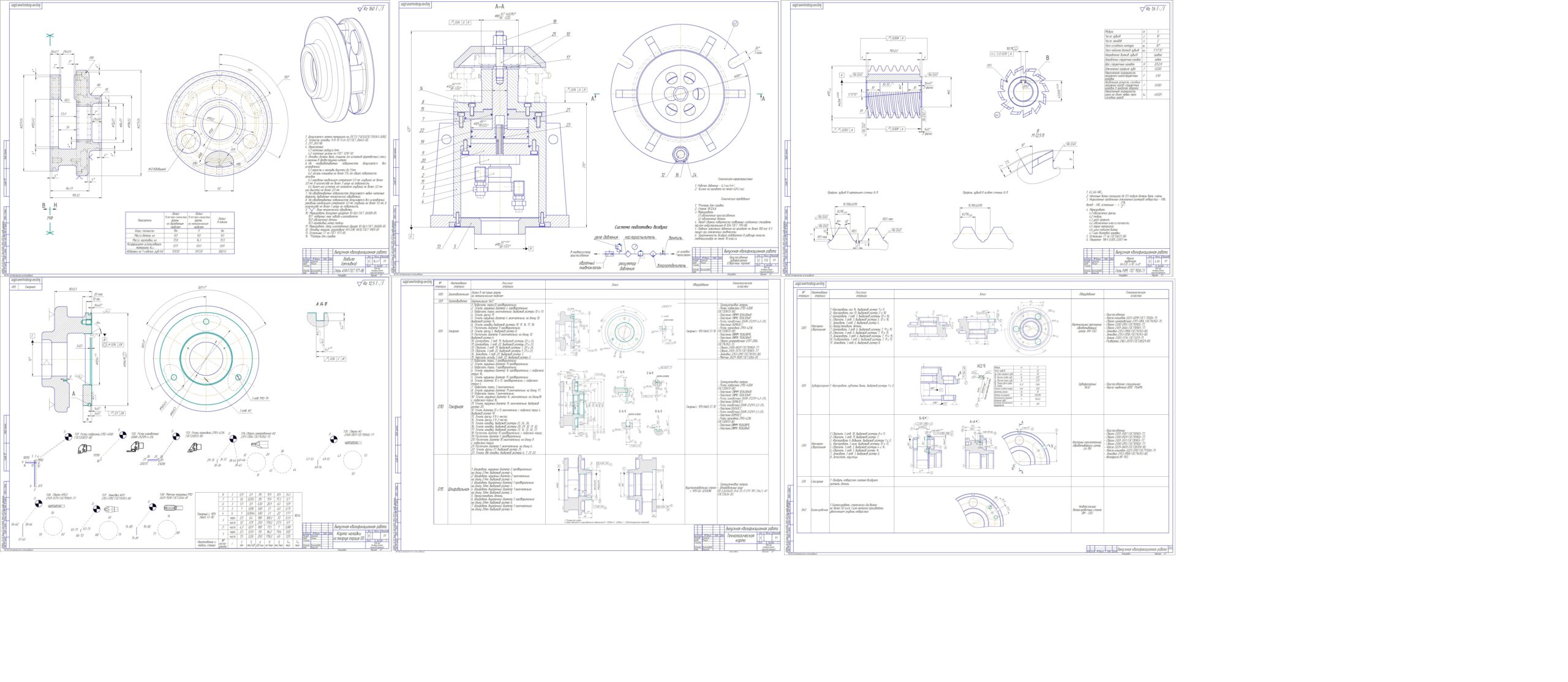

Состав: Отливка "Водило", Приспособление зубофрезерное (СБ), Спецификация, Фреза червячная, Карта наладки на токарную операцию 005, Технологическая карта (2 листа), Цех изготовления детали "Водило"(1101-12-9), Показатели экономической эффективности внедрения участка 1-12-9 "Водило", Исследовательская часть "Высокоскоростная фрезерная обработка". Расчетно-пояснительная записка. Язык документа

Софт: КОМПАС-3D 13 Home

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс изготовления детали «Водило» (1101-12-9) и разработка средств технологического оснащения для его реализации.

ВКР, Исследовательская часть Высокоскоростная фрезерная обрабработка.cdw
ВКР, Карта наладок на токарную операцию 005.cdw
ВКР, Показатели экономической эффективности внедрения участка по обработке детали 1101-12-9 Водило.cdw
ВКР, Приспособление фрезерное (СБ).cdw
ВКР, Расчетно-пояснительная записка.doc
ВКР, Спецификация.spw
ВКР, Технологическая карта (лист 1).cdw
ВКР, Технологическая карта (лист 2).cdw
ВКР, Фреза червячная.cdw
ВКР, Цех изготовления детали Водило.cdw
ВКР,Водило (отливка).cdw
ВКР,Технологический процес механической обработки детали Водило.doc
