Поршневой компрессор для пуска дизельного двигателя

505

400

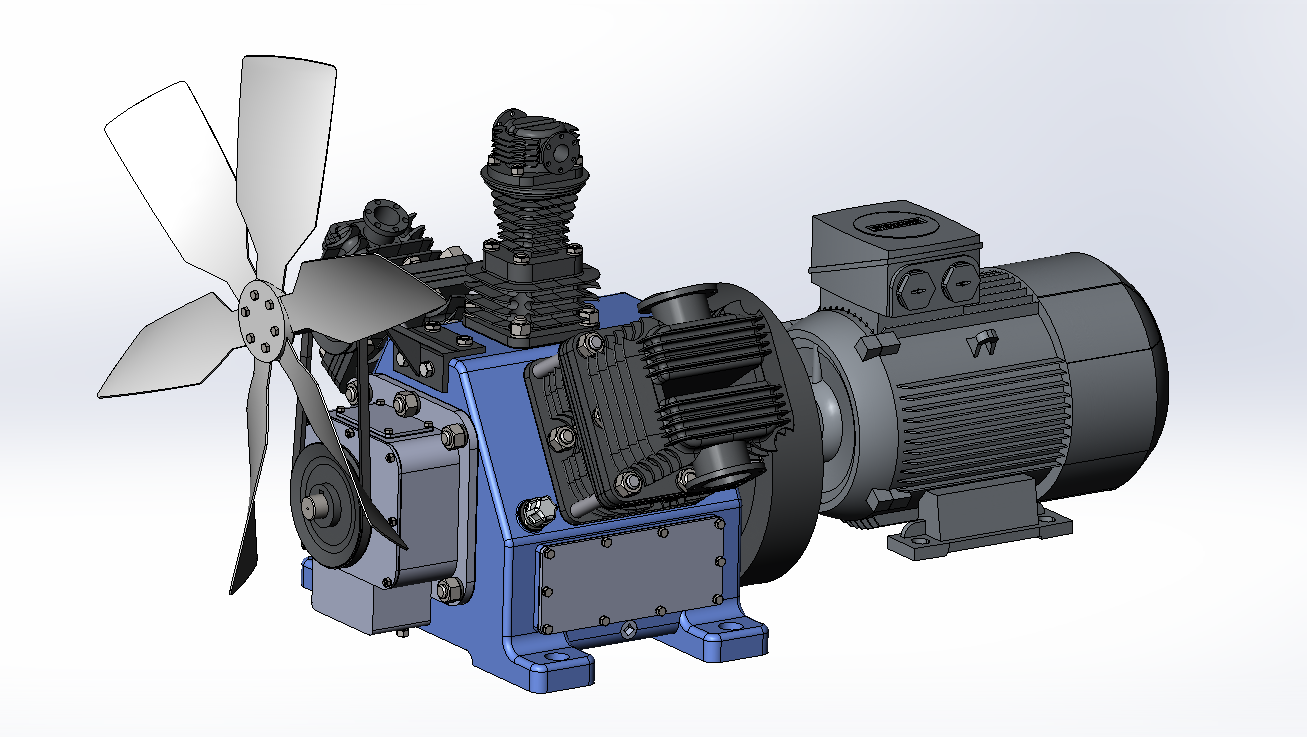

3D модель Поршневой компрессор для пуска дизельного двигателя

Воздушный поршневой компрессор ПК71-00.00.СБ
Техническая характеристика:
1) Сжимаемый газ - воздух
2) Давление всасывания 0,1 МПа
3) Давление нагнетания 3 МПа
4) Производительность 100 м^3/час
5) Охлаждение воздушное
6) Количество цилиндров 3
7) Количество ступеней 3
8) Частота вращения вала 1500 об/мин
9) Тип компрессора W-образный

3D Модели воздушный компрессор поршневой Пусковой трехступенчатый

Автор

Константин Бурый

Дата

23.02.2019

Язык

Русский

Состав

3D сборка

Софт

SolidWorks 2018 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Модели
- Внутреннее кольцо.sldprt
- Сборки
  - Внутреннее кольцо.sldprt
  - Корпус-1.sldprt
  - Кольцо фиксирующее-1.sldprt
  - Наружное кольцо.sldprt
  - Коленвал.SLDASM
  - Шайба 24Л ГОСТ 6402-70-1.sldprt
  - Пружина.sldprt
  - Пружина-1.sldprt
  - Корпус.sldprt
  - Кольцо фиксирующее.sldprt
  - Полная.SLDASM
  - Арматура.sldprt
  - Вентилятор.SLDASM
  - Арматура-1.sldprt
- Подшипник 60102 ГОСТ 7242-81.sldasm
- ВЕНТИЛЯТОР.SLDPRT
- Электродвигатель
  - Сименс.stp
  - Эл. ДВигатель.png
  - Сименс.SLDPRT
- Манжета уплотнительная.SLDASM
- Корпус-1.sldprt
- Уплотнения
  - 1 Головка- Клап.SLDPRT
  - 1 Цил-Карт.SLDPRT
  - Крышка крышки картера верхняя.SLDPRT
  - 3 Головка- Клапана.SLDPRT
  - Картер к эл. дв.SLDPRT
  - 2 Цил-Карт.SLDPRT
  - Картер боковая крышка.SLDPRT
  - 3 Цил Низ-3 Цил Верх.SLDPRT
  - 2 Цил-Клап-Клап-Головка.SLDPRT
  - 3 Цил-Карт.SLDPRT
  - Картер к крышке картера.SLDPRT
  - Крышка крышки картера торцевая.SLDPRT
  - 3 Цил-Головка.SLDPRT
  - 2 Головка- Клапана.SLDPRT
  - 1 Цил-Клап-Клап-Головка.SLDPRT
- МАНЖЕТА БОЛЬШАЯ.SLDASM
- Кольцо фиксирующее-1.sldprt
- Кольцо стопорное.SLDPRT
- СТОПОРНОЕ КОЛЬЦО.SLDPRT
- Вал вентилятора.SLDPRT
- Наружное кольцо.sldprt
- Масляной фильтр в картер.SLDPRT
- Штифт.SLDPRT
- Стандартные изделия
  - Гроверы
    - 10.x_t
    - Шайба 24Л ГОСТ 6402-70.sldprt
    - 20.x_t
    - 10.SLDASM
    - Шайба 10Л ГОСТ 6402-70.sldprt
    - 20.SLDASM
    - 24шайба.SLDASM
    - Шайба 24Л ГОСТ 6402-70-1.sldprt
    - Шайба 12Л ГОСТ 6402-70.sldprt
    - Шайба 16Л ГОСТ 6402-70.sldprt
    - 16.SLDASM
    - 12.SLDASM
    - 12.x_t
    - Шайба 8Л ГОСТ 6402-70.sldprt
    - 8.x_t
    - 24.x_t
    - 16.x_t
    - 8.SLDASM
    - 24!.SLDASM
    - Шайба 20Л ГОСТ 6402-70.sldprt
    - 24.SLDASM
  - Шпильки
    - 24-45.m3d
    - 8-35.x_t
    - 10-42.SLDASM
    - 16-65.x_t
    - 16-65.SLDASM
    - Шпилька М16x1,5-6gx38 ГОСТ 22032-76.sldprt
    - 16-35.x_t
    - Шпилька М8x1-6gx28 ГОСТ 22032-76.sldprt
    - 20-55.x_t
    - 24-45.x_t
    - Шпилька М12x1,25-6gx42.109.40Х ГОСТ 22042-76.sldprt
    - 12-42.x_t
    - 8-28.SLDASM
    - 24-55.x_t
    - Шпилька М24x2-6gx55 ГОСТ 22032-76.sldprt
    - Шпилька М16x1,5-6gx75.109.40Х ГОСТ 22042-76.sldprt
    - 24-55.SLDASM
    - Шпилька М10x1-6gx42 ГОСТ 22032-76.sldprt
    - 8-28.x_t
    - 24-220.x_t
    - 10-42.x_t
    - 24-220.SLDASM
    - 24-45.SLDASM
    - Шпилька М8x1-6gx35.109.40Х ГОСТ 22042-76.sldprt
    - 8-35.SLDASM
    - Шпилька М20x1,5-6g_2,5-6Hx55 ГОСТ 22032-76.sldprt
    - Шпилька М24-6gx220.109.40Х ГОСТ 22042-76.sldprt
    - 16-35.SLDASM
    - 20-55.SLDASM
    - 12-42.SLDASM
    - Шпилька М24x2-6g_3-6Hx45 ГОСТ 22032-76.sldprt
  - Гайки
    - Гайка 52.SLDASM
    - Гайка 8.SLDASM
    - Гайка 20.SLDASM
    - Гайка М24x2-6H ГОСТ 5927-70.sldprt
    - Гайка М20x1,5-6H ГОСТ 5929-70.sldprt
    - 20 Маленькая.x_t
    - 10.x_t
    - Гайка М16x1,5-6H ГОСТ 5929-70.sldprt
    - 16 маленькая.x_t
    - Гайка М8x1-6H ГОСТ 5919-73.sldprt
    - 16 маленькая.SLDASM
    - 20.x_t
    - Гайка 10.SLDASM
    - Гайка 8 НУЖНАЯ.SLDASM
    - 52.x_t
    - Гайка 12.SLDASM
    - Гайка М20x1,5-6H ГОСТ 5927-70.sldprt
    - Гайка М12x1,25-6H (S18) ГОСТ 5915-70.sldprt
    - 24.m3d
    - 20 МАЛЕНЬКАЯ.SLDASM
    - 12.x_t
    - 8 Корончатая.SLDASM
    - Гайка 24.SLDASM
    - 8.x_t
    - 24.x_t
    - Гайка М8x1-6H ГОСТ 5915-70.sldprt
    - 24 МАЛЕНЬКАЯ.SLDASM
    - 24Маленькая.x_t
    - Гайка М52x3 ГОСТ 10607-94.sldprt
    - Гайка М10x1-6H (S16) ГОСТ 5915-70.sldprt
    - Гайка М8x1-6H ГОСТ 5915-70-1.sldprt
    - 8 Корончатая.x_t
    - Гайка М24x2-6H ГОСТ 5929-70.sldprt
  - Болты
    - 24-65.x_t
    - 10-35.x_t
    - 12-22.SLDASM
    - 10-38.SLDASM
    - Болт М16x1,5-6gx35 ГОСТ 7808-70.sldprt
    - 16-35.x_t
    - Болт 16-35.SLDASM
    - Болт М12x1,5-6gx22 ГОСТ 7808-70.sldprt
    - 24-70.SLDASM
    - Болт М20x1,5-6gx80 ГОСТ 7808-70.sldprt
    - 10-35.SLDASM
    - 20-80.x_t
    - Болт М8-6gx25 ГОСТ 7808-70.sldprt
    - 8-25.SLDASM
    - 24-65.SLDASM
    - 8-55.SLDASM
    - 12-28.SLDASM
    - Болт М24x2-6gx70 ГОСТ 7808-70.sldprt
    - Болт М24x2-6gx65 ГОСТ 7808-70.sldprt
    - 20-80.SLDASM
    - 12-22.x_t
    - 10-38.x_t
    - Болт М12x1,25-6gx28 ГОСТ 7808-70.sldprt
    - Болт М10x1-6gx38 ГОСТ 7808-70.sldprt
    - 12-28.x_t
    - 8-25.x_t
    - 24-70.x_t
    - Болт М10x1,25-6gx32 ГОСТ 7808-70.sldprt
- Деталь1.SLDPRT
- НУЖНЫЙ ШТИФТ.SLDPRT
- Клапаны
  - 2 ступень
    - Клапан 2 ВЕРХ.SLDPRT
    - Всасывающая пластина2.SLDPRT
    - Сборка 2.SLDASM
    - Нагнетательная пластина2.SLDPRT
    - Клапан 2 НИЗ.SLDPRT
  - 1 ступень
    - Всасывающая пластина.SLDPRT
    - Нагнетательная пластина.SLDPRT
    - Клапан 1 ВЕРХ.SLDPRT
    - Клапан 1 НИЗ.SLDPRT
    - Сборка 1.SLDASM
  - 3 ступень
    - Нагнетательная пластина короткая.SLDPRT
    - Клапан 3 ВЕРХ.SLDPRT
    - Клапан 3 НИЗ.SLDPRT
    - Всасывающая пластина3.SLDPRT
    - Нагнетательная пластина3.SLDPRT
    - Сборка 3.SLDASM
    - Всасывающая пластина короткая.SLDPRT
- Маленький шкив вентилятора.SLDPRT
- Пружина.sldprt
- Подшипник для вентилятора.SLDASM
- Пружина-1.sldprt
- Манжета 1.1-38x52-1 ГОСТ 8752-79.sldasm
- Шкив на коленвал.SLDPRT
- Палец маховика
  - СБОРКА ПАЛЕЦ.SLDASM
  - Втулка пальца.SLDPRT
  - Палец.SLDPRT
  - Упругая втулка.SLDPRT
- Картер
  - Крышка картера боковая1.SLDPRT
  - Крышка крышки картера торцевая1.SLDPRT
  - Крышка кртера.SLDPRT
  - Картер.SLDPRT
  - Крышка картера на эл.дв1.SLDPRT
  - Пробка уровня масла.SLDPRT
  - масляная пробка.SLDPRT
  - Крышка крышки картера верхняя1.SLDPRT
  - Уровень.SLDPRT
- Подшипник для вентилятора.x_t
- Маховик.SLDPRT
- Корпус.sldprt
- Манжета 1.1-50x80-3 ГОСТ 8752-79.sldasm
- Кольцо фиксирующее.sldprt
- Муфта к элдв.SLDPRT
- Подвижные детали
  - Шатун
    - Верхняя головка шатуна.SLDPRT
    - Шатунная гайка.SLDPRT
    - Вкладыш шатуна верхний.SLDPRT
    - Шатун.SLDASM
    - Нижняя головка шатуна.SLDPRT
    - ПОЛНАЯ СБОРКА.SLDASM
    - Вкладыш шатуна нижний.SLDPRT
    - Шатунная втулка.SLDPRT
    - Сборка шатуна.SLDASM
    - Шатунный болт.SLDPRT
    - Вкладыш шатуна.SLDPRT
    - Шатунная шайба.SLDPRT
  - Коленвал
    - Коленвал.SLDPRT
    - СБОРКА КОЛЕНВАЛ.SLDASM
    - Шпонка для шестерни.SLDPRT
    - Шпонка для муфты.SLDPRT
    - Подвижная опора.SLDPRT
    - Противовес.SLDPRT
    - Imported.sldasm
    - Шпонка для вентилятора.SLDPRT
    - Пошипник
      - Подшипник.SLDASM
      - Imported.sldprt
      - Imported_3.sldprt
      - Imported_2.sldprt
    - Болт
      - Imported_1.sldprt
      - Болт Коленвала.SLDASM
      - 1

        Болт КОЛЕНВАЛА1.SLDASM

        Imported_4.sldprt
    - Червячная передача
      - worm.SLDPRT
      - Pinion.SLDPRT
      - worm gear assembly.SLDASM
    - Масляная муфта.SLDPRT
    - Коленвал сборка.SLDASM
  - Поршень 2
    - Палец2.SLDPRT
    - Маслосъёмное кольцо 2.SLDPRT
    - Сборка10.SLDASM
    - Уплотнительное кольцо 2.SLDPRT
    - Поршень2.SLDPRT
  - Поршень 1
    - Палец1.SLDPRT
    - Сборка9.SLDASM
    - Уплотнительное кольцо 1.SLDPRT
    - Маслосъёмное кольцо 1.SLDPRT
    - Поршень1.SLDPRT
  - Поршень 3
    - Палец 3.SLDPRT
    - Уплотнительное кольцо 3.SLDPRT
    - Сборка4.SLDASM
    - Поршень3 Верхняя часть.SLDPRT
    - Поршень3 Основание.SLDPRT
    - Диск между частями поршня.SLDPRT
- Опора вентилятора.SLDPRT
- Арматура.sldprt
- Масляные насосы
  - 4
    - gear.SLDPRT
    - seal.SLDPRT
    - Масляной насос1.SLDPRT
    - case.SLDPRT
    - seal 2.SLDPRT
    - Assem1.SLDASM
    - shaft.SLDPRT
    - Масляной насос.SLDPRT
    - МАСНАС.SLDPRT
    - case top.SLDPRT
  - Торчит из насоса наружу.SLDPRT
  - Штуцер в картер.SLDPRT
- Манжета.SLDASM
- Шарик.sldprt
- Цилиндры
  - Головки цилиндров
    - Головка цил. 3.SLDPRT
    - Головка цил. 1.SLDPRT
    - Головка цил. 2.SLDPRT
  - Сборка 2 ступень.SLDASM
  - Сборка 3 ступень.SLDASM
  - Цилиндр 1.SLDPRT
  - Сборка 1 ступень.SLDASM
  - Цилиндр 3. НИЗ.SLDPRT
  - Цилиндр 2.SLDPRT
  - Цилиндр 3. ВЕРХ.SLDPRT
- Арматура-1.sldprt
- Сапун.SLDASM
- Нужная большая манжета.SLDASM
