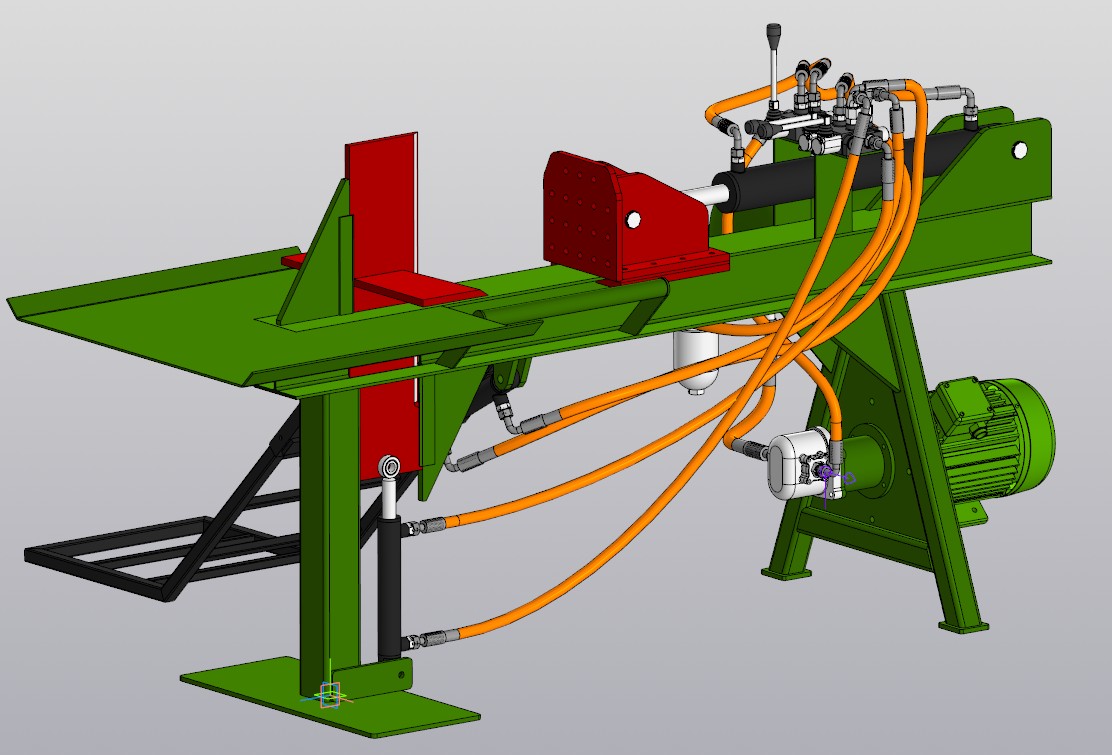

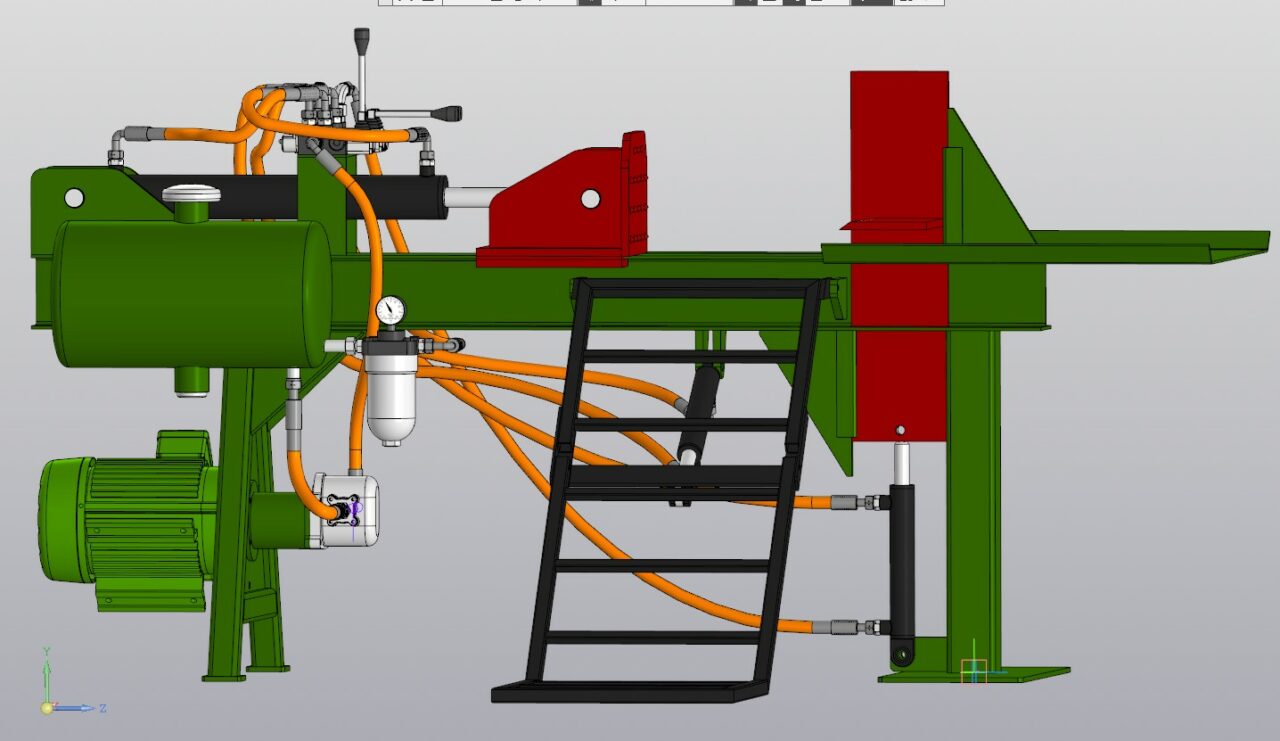

3Д дровокол мощный гидравлический

150

Дровокол гидравлический. Удобная подача чурки. Быстрый раскол на четыре части. Клин регулируется по высоте.
Использую дома от электросети.
Использую два гидроцилиндра ГЦ 40.25.250.440.20 (ШС) и один гидроцилиндр ГЦ 80.40.600.800.40 . Насос НШ 32 и Электродвигатель ЭЛМАШ АИС 132SB2-IM3681-7.5-3000-Б01-У2 трехфазный.

3D Модели 3Д моделирование

Автор

Алексей

Дата

06.07.2026

Язык

Русский

Состав

3Д Сборка

Софт

КОМПАС-3D 23.03 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Цилиндр 50.m3d
  - Шток. поршень.m3d
- - Цилиндр 90.m3d
  - Шток 40. поршень 80.m3d
- - - mano.png
    - Сборка Фильтр 40-80-1К ГОСТ 21329.a3d
    - Фильтр 40-80-1К ГОСТ 21329.m3d
  - - - РВД-16-120-687-П.1-П.1- %L%.a3d
      - Сборка Фитинг К М20х1.5.a3d
      - Сборка Фитинг М20х1.5.a3d
    - Муфта.m3d
    - Нипель.m3d
    - Нипель Кр.m3d
    - Сборка Рукав М20х1.5 (0°-90°) - %L%.a3d
    - Сборка Рукав М20х1.5 (0°-90°) - %L% — копия.a3d
    - Сборка Фитинг.a3d
    - Сборка Фитинг Кр.a3d
    - Шланг.a3d
    - Шланг2.a3d
    - Шланг3.a3d
    - Шланг4.a3d
    - Шланг5.a3d
    - Шланг6.a3d
    - Шланг7.a3d
    - Шланг8.a3d
    - Шланг9.a3d
    - Шланг10.a3d
    - Шланг11.a3d
    - Шланг13.a3d
  - Гидрораспределитель 02P40 A1A1 GKZ1_1.m3d
  - Полка.m3d
  - Распределитель.m3d
  - Распределитель 2.m3d
  - Сборка Полка Н.a3d
  - Штуцер.m3d
  - Штуцер Переход.m3d
  - Штуцер У.m3d
- - Косынка Нижняя.m3d
  - Косынка задняя.m3d
  - Косынка лес.m3d
  - Косынка направляющая.m3d
- - Кольцо.m3d
  - НШ-32 А.m3d
  - Переходник.m3d
  - Сборка Колокол.a3d
  - Сборка Нш Колодка Переходник.a3d
  - Флянец М.m3d
  - Флянец НШ.m3d
  - Флянец НШ 32.m3d
- - Сборка Полка.a3d
  - Сборка Полка В.a3d
  - Сборка Полка Н.a3d
  - Упор.m3d
- - Крышка В.m3d
  - Ротор.m3d
  - Сборка Эл. Дв. 7.5 кВт.a3d
  - Статор.m3d
- Бак.m3d
- Двутавр 20К1.m3d
- Клин.m3d
- Лист 800Х800Х5.m3d
- Опора.m3d
- Опора К.m3d
- Опора Ручка.m3d
- Палец и Втулки..m3d
- Пятка подвижнаая.m3d
- Сборка ГЦ 40.25.250.440.20 (ШС).a3d
- Сборка ГЦ 80.40.600.800.40.a3d
- Сборка Дровокол.a3d
- Сборка Дровокол.stp
- Сборка Косынка З.a3d
- Сборка Косынка Л.a3d
- Сборка Косынка Н.a3d
