Дровокол гидравлический

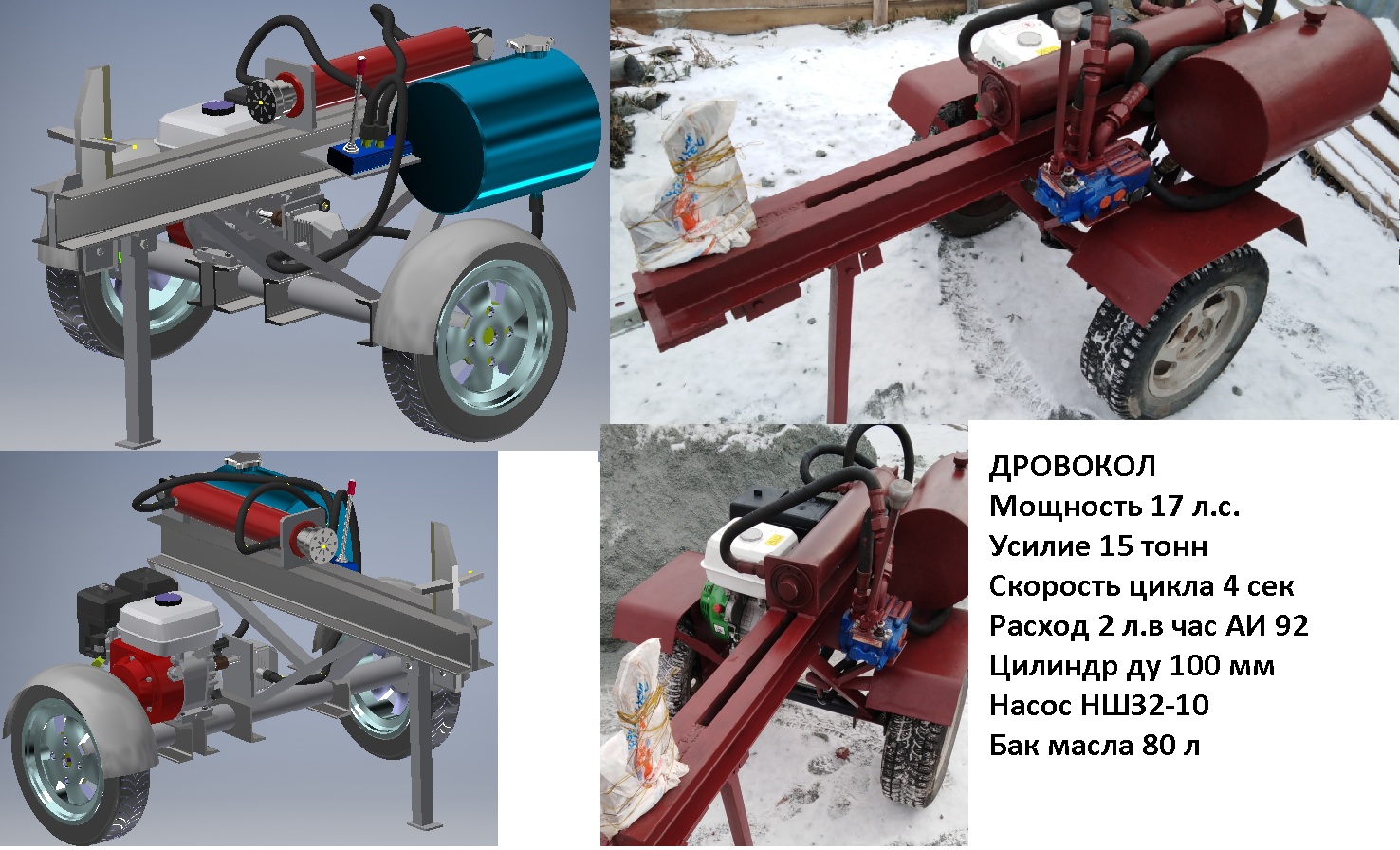

Дровокол гидравлический, 17 л.с. усилие 15 тонн. Модель Габаритная, но с одним насосом НШ16 в программе. Полностью была собрана и опробована в работе. Расход 2 л. в час аи92. Мощный гидравлический цилиндр диаметром 100 мм способен расколоть любые сложные пеньки (комель). По факту установлен насос сдвоенный НШ32-10 с переключением насосов в процессе работы, это необходимо для скорости колки дров. Дровокол удобен в эксплуатации, производительность составляет порядка 1,5 - 2 куба дров в час, если есть напарник. Дровокол работает уже более 3х лет, поломок особых не случалось. Рекомендую для домашнего пользования.

Состав: 3д Сборка, все узлы в комплекте

Софт: Inventor 2018

Файлы:

ГидроРаспред.ipt

Деталь39.ipt

ПлатформаДвигателя.ipt

Дровокол.ipj

ОпораОснова.ipt

Колесо_ЗЕРКАЛО.ipt

ОпораЦилиндраПеред.ipt

ОпораНожаПоВысоте.ipt

BS EN 10305-1 - E235 - 25 x 3 - 50.ipt

Швеллер 12U-200 ГОСТ 8240-97.ipt

КрылоКолеса.ipt

КрышкаГидробака.ipt

Гидроцилиндр.ipt

ПлатформаГидрораспределителя.ipt

Насос.ipt

ANSI - 2 x 0.436 - 100.ipt

ОпораПередняя.ipt

ОпораНожа.ipt

НожДровокол.ipt

ОпораГидравликиВЕРХ.ipt

ISO 657_11 - CH 100 x 10 - 200.ipt

ЗадняяОпора.ipt

СБОРКАдровокол/

СБОРКАдровокол/AIP/

СБОРКАдровокол/AIP/Трубы и трубопроводы/

СБОРКАдровокол/AIP/Трубы и трубопроводы/OldVersions/

СБОРКАдровокол/AIP/Трубы и трубопроводы/OldVersions/СБОРКАдровокол.Ветви труб и трубопроводов.0009.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/СБОРКАдровокол.Ветвь03.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/pifhose.1671951447359.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/OldVersions/

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/OldVersions/СБОРКАдровокол.Ветвь03.0001.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/OldVersions/СБОРКАдровокол.Шланг03.0001.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/OldVersions/СБОРКАдровокол.Шланг03.0001.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/СБОРКАдровокол.Шланг03.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь03/СБОРКАдровокол.Шланг03.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь02/

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь02/СБОРКАдровокол.Ветвь02.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь02/OldVersions/

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь02/OldVersions/СБОРКАдровокол.Ветвь02.0001.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь02/OldVersions/СБОРКАдровокол.Шланг02.0001.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь02/СБОРКАдровокол.Шланг02.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь02/pifhose.1671951055267.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь02/СБОРКАдровокол.Шланг02.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь04/

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь04/pifhose.1671951991218.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь04/OldVersions/

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь04/OldVersions/СБОРКАдровокол.Шланг04.0001.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь04/OldVersions/СБОРКАдровокол.Ветвь04.0001.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь04/СБОРКАдровокол.Шланг04.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь04/СБОРКАдровокол.Шланг04.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь04/СБОРКАдровокол.Ветвь04.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/СБОРКАдровокол.Ветви труб и трубопроводов.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/OldVersions/

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/OldVersions/СБОРКАдровокол.Шланг01.0002.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/OldVersions/СБОРКАдровокол.Ветвь01.0002.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/OldVersions/СБОРКАдровокол.Шланг01.0002.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/СБОРКАдровокол.Шланг01.iam

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/СБОРКАдровокол.Шланг01.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/pifhose.1671950733828.ipt

СБОРКАдровокол/AIP/Трубы и трубопроводы/Ветвь01/СБОРКАдровокол.Ветвь01.iam

BS EN 10305-1 - E235 - 42 x 2,5 - 5.ipt

ДЛяНасоса.ipt

ГидробакОпора1.ipt

Колесо.ipt

СБОРКАдровокол.iam

Толкатель.ipt

Пятак.ipt

ANSI - 2 x 0.154 - 22.ipt


ОпораШвелер.ipt

Мост.ipt

СБОРКАдровокол.xml

ГидроБак.ipt

ДВС-200.ipt

ОпораНожаОбратка.ipt

ОпораТрубнаяВерх.ipt

Швеллер 12U-1300 ГОСТ 8240-97.ipt

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
