Модернизация ленточного посадчика

Могилёвский государственный университет продовольствия
Кафедра машины и аппараты пищевых производств

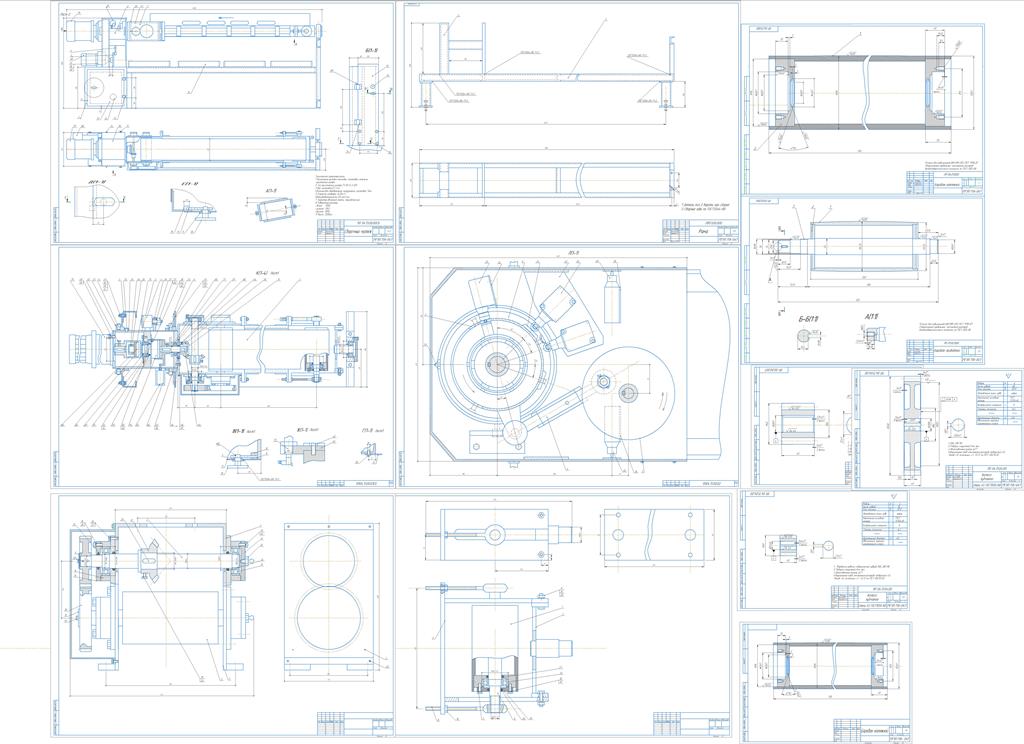

дипломная работа по теме Модернизация ленточного посадчика для укладки тестовых заготовок в люльки конвейера расстойного шкафа

В данном дипломном проекте идет модернизация ленточного посадчика. Также сделан патентный поиск в котором приведены описания схожих по принципу работы механизмов.
В данном дипломном проекте содержаться 10 листов А1 графической части, 80 страниц пояснительной записки, 16 источников литературы. По назначению посадчики разделяются на две группы: механизмы для посадки тестовых заготовок в люльки конвейера шкафов для расстойки при выработке полых изделий , механизмы для посадки заготовок при выробатке формовых изделий .
В зависимости от конструкции рабочего органа , производящего посадку тестовых заготовок в люльки конвейера расстойки, посадочные механизмы разделяются на маятниковые, ленточные, роторно-ленточные, створчатые , гребенчатые и ковшовые.
Изобретение относиться к пищевой промышленности, в частности к хлебопекарной, и может быть использовано на хлебозаводах для посадки тестовых заготовок в люльки конвейера расстойного шкафа. Целью является повышение производительности и точности укладки тестовых заготовок.
Основным недостатком данной машины является большая металлоемкость при сравнительно не больших габаритах.
Даная машина применяется в хлебопекарной промышленности ,а в частности на хлебозаводах и служит для передачи тестовых заготовок от тестоделительной машины к расстойному шкафу .Так как ленточный посадчик в данной цепочке играет не мало важное значение то модернизация данной машины является актуальной.

Содержание
Аннотация 4
Введение 5
1 Состояние и вопроса и литературный обзор 7
2 Технико-экономическое обоснование проекта 25
3 Описание принципа действия конструкции 27
4 Расчётная часть 28
5 Правила монтажа, ремонта и эксплуатации оборудования 60
6 Экономическая часть 61
7 Охрана труда 72
Заключение 82
Список используемых источников 83

Подача тестовых заготовок на поворотный ленточный конвейер происходит от тестоделителя и наклонного подающего конвейера. Привод движения ленты поворотного осуществляется от мотор-редуктора, конической и цилиндрической зубчатыми передачами к приводному валу. Передача вращения осуществляется сцепной электромагнитной муфтой, а для мгновенной остановки ленты при движении её на один шаг служит тормозная электромагнитная муфта. При этом лента перемещается на шаг равный 285 мм. Цикл повторяется при падении на ленту тестовой заготовки и заканчивается после падения на ленту седьмой заготовки. После этого конвейер поворачивается на 45* вокруг своей оси , сбрасывает заготовки в люльку расстойного шкафа и возвращается в исходное положение. Поворот осуществляется с помощью с помощью кривошипно-шатунного механизма, приводимого в движение мотор-редуктором . Периодическое включение и отключение механизмов посадчика осуществляется с помощью конечных выключателей и реле счёта импульсов.
