Пастеризационно-охладительная установка АПОУП-П-3 М3

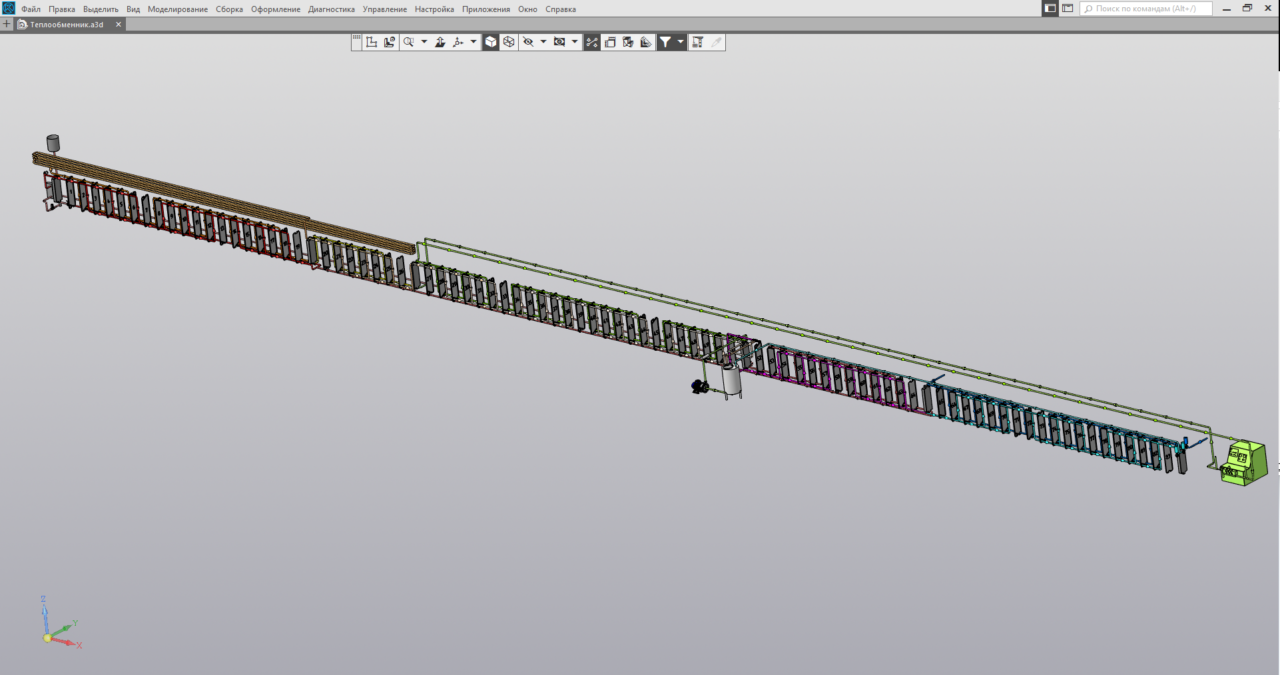

Пастеризационно-охладительная установка АПОУП-П-3 М3. Схема потоков пластинчатого теплообменника с гомогенизатором, насосами, перепускным клапаном для производства мороженого

Состав: 3D Сборка

Софт: КОМПАС-3D V17

Файлы:
Гом FBF010 схем.m3d
Гранвэл Ду32.m3d
Кран.m3d
П Перепуск.m3d
Перепускной.m3d
пластина В.m3d
пластина ВЛ НП.m3d
пластина ВЛ.m3d
пластина ВП НЛ.m3d
пластина ВП.m3d
пластина лист.m3d
пластина Н.m3d
пластина НЛ.m3d
пластина НП.m3d
Плита теплообменник.m3d
Сборка перепускной.a3d
Теплообменник.a3d
уплотнение левое.m3d
уплотнение правое.m3d
ФильтрУ.m3d
Новая папка (2)/112M (7,5кВт).m3d
Новая папка (2)/RPA 15-5-7,5.a3d
Новая папка (2)/Болт М10 (дл).m3d
Новая папка (2)/Болт М10 (мал).m3d
Новая папка (2)/вал.m3d
Новая папка (2)/Гайка.m3d
Новая папка (2)/Головка.m3d
Новая папка (2)/деспергатор RPA 15-5-7,5.a3d
Новая папка (2)/Емкость пастер.m3d
Новая папка (2)/Корпус насоса РПА 15-5-7,5.m3d
Новая папка (2)/Крышка РПА 15-5-7,5.m3d
Новая папка (2)/Отвод Ду 50 (15-5-7,5).m3d
Новая папка (2)/Патрубок напорный РПА 15-5-7,5.m3d
Новая папка (2)/Подвод Ду 50 (15-5-7,5).m3d
Новая папка (2)/Рама 112М (7,5кВт).m3d
Новая папка (2)/Шайба.m3d
Новая папка (2)/Штуцер сливной РПА 15-5-7,5.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
