Технический проект мельницы на агрофирме имени Цюрупа, РБ

Башкирский государственный аграрный университет
Факультет механизация сельского хозяйства
Кафедра механизация производства, переработки и хранения продукции животноводства
Специализация 311304 - механизация переработки и хранения сельскохозяйственной продукции
Технический проект мельницы на агрофирме имени Цюрупа, РБ
Уфа 2004

Объектом дипломного проектирования является линия очистки и подготовки зерна к помолу. Усовершенствование увлажнительной машины.
В процессе работы проведены технологические Расчеты очистки и под-готовки зерна к помолу, подбор технологического оборудования, энергетический расчет электродвигателя увлажнительной машины. Обоснованы основные конструктивные показатели увлажнительной машины.
Эффективность увлажнительной машины определяется увеличением вы-хода муки высших сортов при помоле. Разработан бизнес-план по технико-экономической оценке проектируемой линии очистки и подготовки зерна к помолу, показавший, что при производстве 1623 т сливок предприятие рентабельно.
В расчетно-пояснительной записке разработаны такие разделы: расчет и проектирование технологического процесса, состояние вопроса по модернизируемому оборудованию, расчет и конструирование увлажнительной машины, конструкторская часть, описание устройства, работы, техническая эксплуатации, автоматизация процесса очистки и подготовки зерна к помолу, монтаж и наладка технологического оборудования, безопасность и экологичность проекта, бизнес-план по производству муки.
Необходимость усовершенствования рабочего органа
Шнек увлажнительной машины не обеспечивает равномерного распределения влаги по поверхности зерна, поэтому необходимо усовершенствовать шнек.

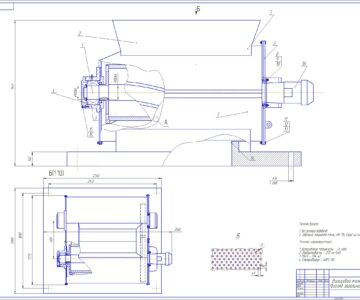

Технологический процесс в машине происходит следующим образом. При поступлении зерна в индикатор отклоняется поворотная заслонка, и микровыключатель замыкает электрическую цепь электромагнитного вентиля, который открывает подачу воды по схеме, описанной выше.
Дозированная подача воды в зависимости от влажности автоматически регулируется согласно схеме автоматизации (раздел 6).
Зерно и вода поступают через приемный патрубок в рабочую зону машины. Здесь в кольцевом пространстве наряду с высокоскоростным ударным воздействием осуществляется транспортирование зерна в осевом направлении с различными скоростями. Наличие дифференцированного поля скоростей в стесненном пространстве обеспечивается различием углов наклона гонков на смежных бичах. В результате сочета-ния сложного ударного и фрикционного воздействий на поверхность зерна происходит интенсивное увлажнение зерна за сравнительно короткое время обработки.

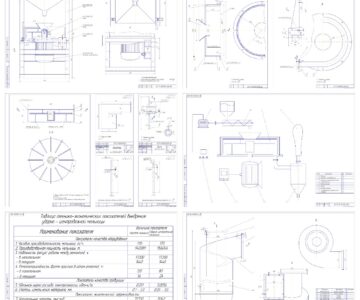

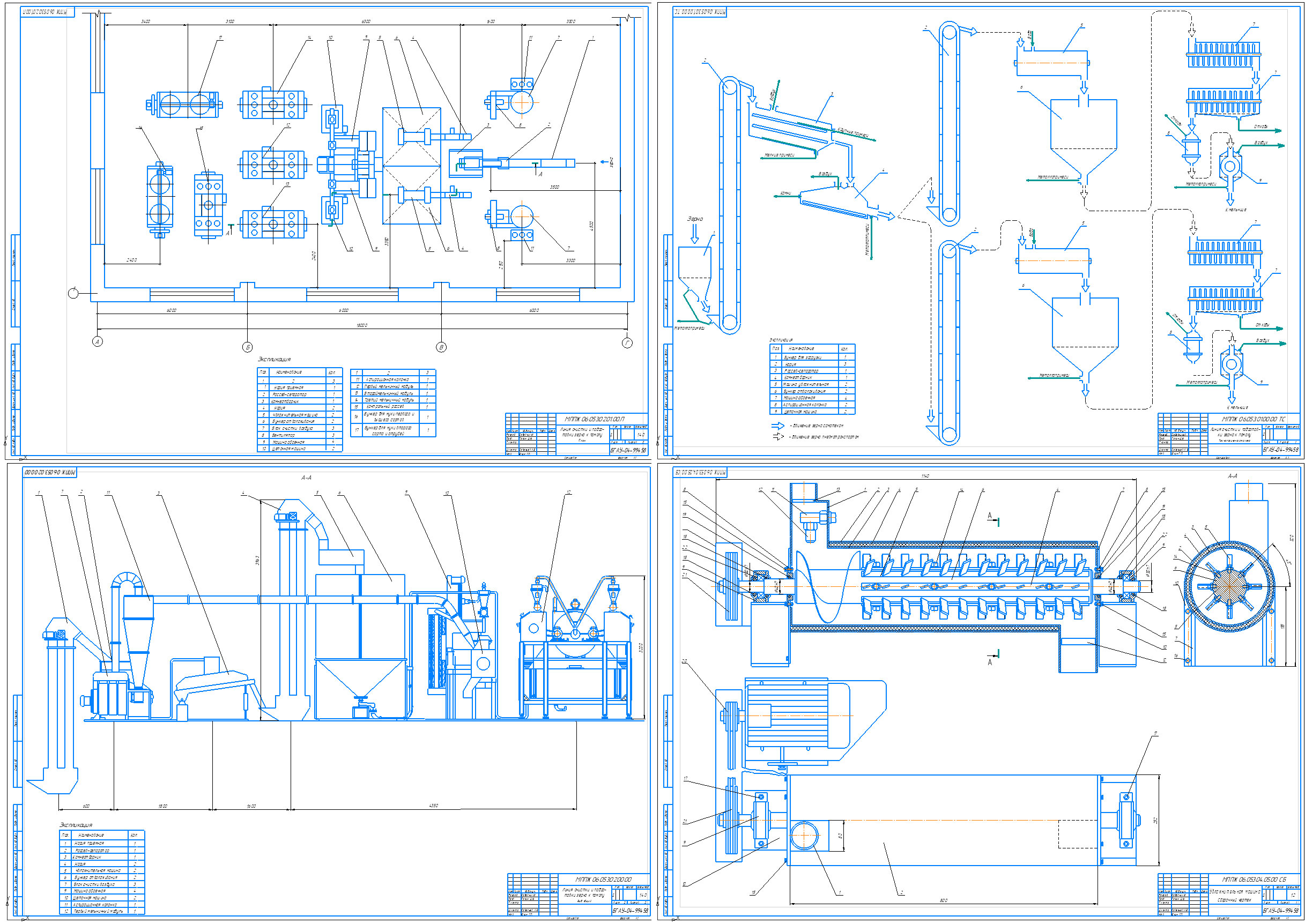

Экспликация с плана 1-17
Нория приемная
Рассев-сепаратор
Камнеотборник
Нория
Увлажнительная машина
Бункер отволаживания
Блок очистки воздуха
Вентилятор
Машина обоечная
Щеточная машина
Аспирационная колонка
Первый мельничный модуль
Второймельничный модуль
Третий мельничный модуль
Контрольный рассев
Бункер для муки первого и высшего сортов
Бункер для муки второго сорта и отрубей
