Штамп последовательной вырубки ШФ.1702-4658 с расчётами элементов на прочность.

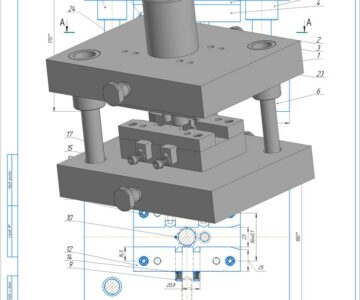

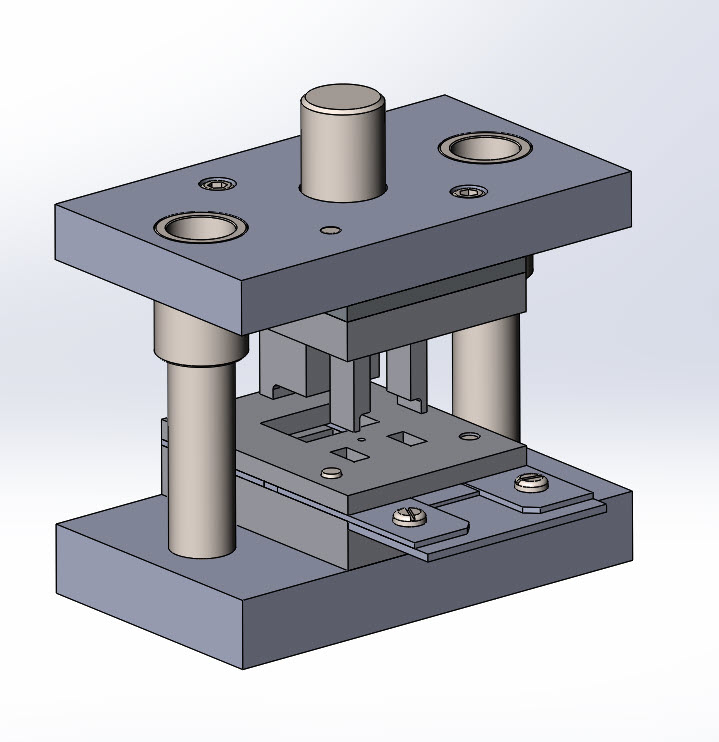

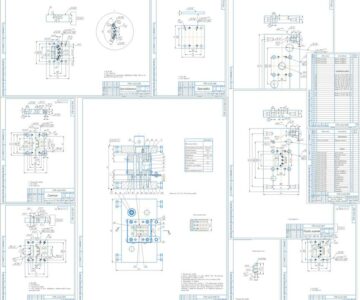

В работе представлена 3D модель штампа последовательной вырубки ШФ.1702-4658, выполненная по видеоуроку Алексея Зенько. Проведены исследования, определены нагрузки, запас прочности, подобраны материалы и рассчитан запас прочности пары пуансон-матрица. Увидеть их можно, если "открыть" Пробивной пуансон и "запустить" добавление Solidworks Simulation. Теперь можно увидеть фсё в цветах и красках. Исследование проектирования, исследование движения, статический анализ, усталостный расчёт, определение срока службы пуансона. При этом Solidworks позволит сделать чертежи и спецификации для изготовления штампа.

Состав: 3D сборка Язык документа

Софт: SolidWorks 18

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Штамп последовательной вырубки ШФ.1702-4658 с расчётами элементов на прочность.

ШФ.1702-4658 на отправку/parallel pin unhardened_iso.sldprt
ШФ.1702-4658 на отправку/slotted pan head screw_iso.sldprt
ШФ.1702-4658 на отправку/socket head cap screw_iso.sldprt
ШФ.1702-4658 на отправку/Stamp 13118_gost.sldprt
ШФ.1702-4658 на отправку/Stamp 13120_gost.sldprt
ШФ.1702-4658 на отправку/Stamp 16715_gost.sldprt
ШФ.1702-4658 на отправку/Верхняя плита.sldprt
ШФ.1702-4658 на отправку/Матрица.SLDPRT
ШФ.1702-4658 на отправку/Направдяющая линейка.sldprt
ШФ.1702-4658 на отправку/Нижняя плита.sldprt
ШФ.1702-4658 на отправку/Нож.SLDPRT
ШФ.1702-4658 на отправку/Площадка.sldprt
ШФ.1702-4658 на отправку/Пробивной пуансон-Усталость 1.CWR
ШФ.1702-4658 на отправку/Пробивной пуансон.SLDPRT
ШФ.1702-4658 на отправку/Прокладка под пуансонодержатель.sldprt
ШФ.1702-4658 на отправку/Пуансон контурный.SLDPRT
ШФ.1702-4658 на отправку/Пуансонодержатель.SLDPRT
ШФ.1702-4658 на отправку/Раскрой.SLDPRT
ШФ.1702-4658 на отправку/Сборка.SLDASM
ШФ.1702-4658 на отправку/Съёмник.SLDPRT
ШФ.1702-4658 на отправку/Упор.SLDPRT
ШФ.1702-4658 на отправку
