Сварочный стол 1480x980х154

2784

Сварочный стол 1480x980х154 выполняется из листового металла толщиной 4мм методом лазерной либо плазменной резки. Поверхности стола оснащены монтажными отверстиями диаметром 14мм расположенных с шагом в 50мм для крепления оснастки (оснастка в сборке не предусмотрена). Детали стола соединяются сваркой, для надежности конструкции рекомендуется накладывать сварные швы и на выступ шип-пазы который равен половине толщины листа, после чего данное место зачищается шлифовальной машинкой.

3D Модели Сварка сварочный стол Стол ЧПУ

Автор

Влад

Дата

14.02.2021

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 2018 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Сварочный стол 1480x980х154

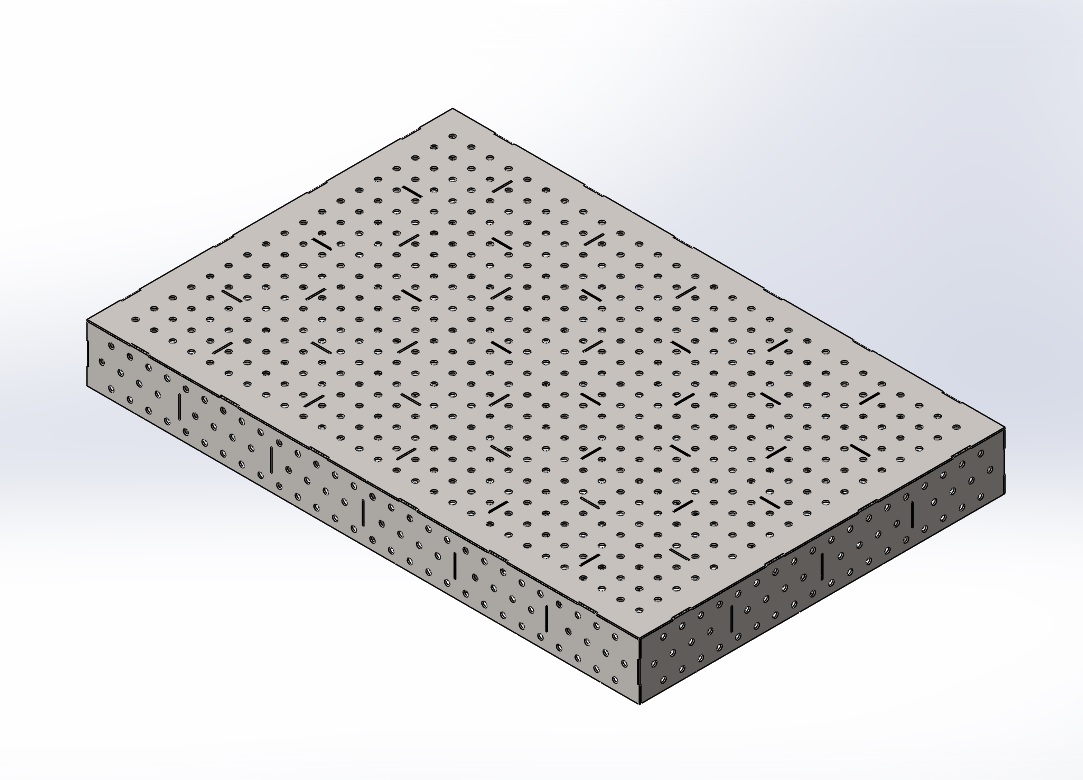

- Столешница сварочного стола 4мм.jpg
- Сварочный стол 1480x980х154
  - SW
    - Поверхность_стола.sldprt
    - Сторона_Ш^Сборка_Сварочны_стол_1480х980.sldprt
    - Сборка_Сварочны_стол_1480х980х154.SLDASM
    - Перемычка_Д^Сборка_Сварочны_стол_1480х980.sldprt
    - сторона_Д^Сборка_Сварочны_стол_1480х980.sldprt
    - Перемычка_Ш^Сборка_Сварочны_стол_1480х980.sldprt
  - DXF
    - Развертка - Перемычка_Д^Сборка_Сварочны_стол_1480х980.DXF
    - Развертка - сторона_Д^Сборка_Сварочны_стол_1480х980.DXF
    - Развертка - Сторона_Ш^Сборка_Сварочны_стол_1480х980.DXF
    - Развертка - Поверхность_стола.DXF
    - Развертка - Перемычка_Ш^Сборка_Сварочны_стол_1480х980.DXF
