Печь-мангал-казан

Печь мангал казан (ПМК Универсал/3 в 1) Размеры 395х330х400 (в собранном виде) Вариантное исполнение по толщине материала 2-3мм.
Конструкция сборно-разборная для готовки еды на природе.

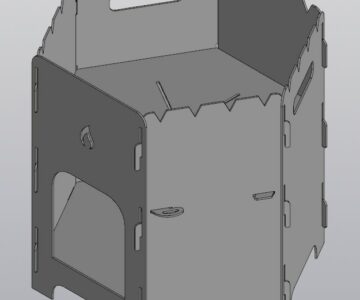

Сборка с деталями в solidworks2018 в комплекте габаритный чертеж с описанием элементов, файлы раскроя для 3мм dxf, инструкция по сборке, рендер

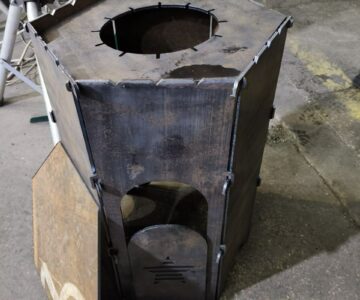

Модель резалась на ЧПУ Лаз под исполнение 3мм все собиралось, работало! Для версии 2мм необходима корректировка по замкам и прочее

Состав: 3D сборка

Софт: SolidWorks 2018

Файлы:

ПМК/

ПМК/ПКМ габарит.PNG

ПМК/3333.00.003 Панель задняя 3мм.SLDPRT

ПМК/3333.00.002 Панель передняя с проемом 3мм.SLDPRT

ПМК/3333.00.007 Дно сьемное 3мм.SLDPRT

ПМК/3.png

ПМК/1.png

ПМК/2.png

ПМК/СБ 2.PNG

ПМК/Основание.SLDASM

ПМК/3333.00.005 Панель передняя угловая 3мм.SLDPRT

ПМК/Раскрой/

ПМК/Раскрой/3мм/

ПМК/Раскрой/3мм/3мм 1шт 3333.00.001 Дно базовое.DXF

ПМК/Раскрой/3мм/3мм 5шт 3333.00.004 Ключ опора.DXF

ПМК/Раскрой/3мм/3мм 2шт 3333.00.006 Панель задняя угловая.DXF

ПМК/Раскрой/3мм/3мм 1шт 3333.00.007 Дно сьемное.DXF

ПМК/Раскрой/3мм/3мм 2шт 3333.00.005 Панель передняя угловая.DXF

ПМК/Раскрой/3мм/3мм 1шт 3333.00.002 Панель передняя с проемом.DXF

ПМК/Раскрой/3мм/3мм 1шт 3333.00.003 Панель задняя.DXF

ПМК/3333.00.004 Ключ опора 3мм.SLDPRT

ПМК/СБ 1.PNG

ПМК/3333.00.006 Панель задняя угловая 3мм.SLDPRT

ПМК/3333.00.001 Дно базовое 3мм.SLDPRT
