Малоэтажный жилой дом

Белорусская государственная сельскохозяйственная академия
Кафедра сельского строительства и обустройства территорий
Курсовой проект по дисциплине «Гражданские и сельскохозяйственные здания и сооружения»
На тему: «Малоэтажный жилой дом»
Горки 2015

Объемно-планировочные решения здания:
Назначение здания – жилое. Форма здания в плане – прямоугольная. Размеры в осях 10,16×15,41м. Здание двухэтажное. Высота этажа 2,5м. Экспликация помещений приведена в графической части курсового проекта. Конструктивная система здания бескаркасная с продольными несущими стенами.
Пространственная жесткость и устойчивость здания обеспечивается связью плит перекрытия со стенами при помощи стальных анкеров. По долговечности здание относится к III классу, так как его конструктивные элементы рассчитаны на срок службы от 20 до 50 лет. По огнестойкости здание относится ко II степени. Класс ответственно¬сти здания III.

Содержание

Введение
1.Природно-климатические и геологические характеристики района строительства
2.Объемно-планировачные решения
3.Конструктивные решения
3.1.Фундаменты. Расчет глубины заложения фундамента
3.2.Стены и перегородки. Теплотехнический расчет
3.3.Перекрытия
3.4.Крыша
3.5.Окна и двери
3.6.Лестница и крыльца
3.7.Полы
4. Санитарно – техническое оборудование
5.Основные технико-экономические показатели
Заключение
Литература
Приложение 1
Приложение 2

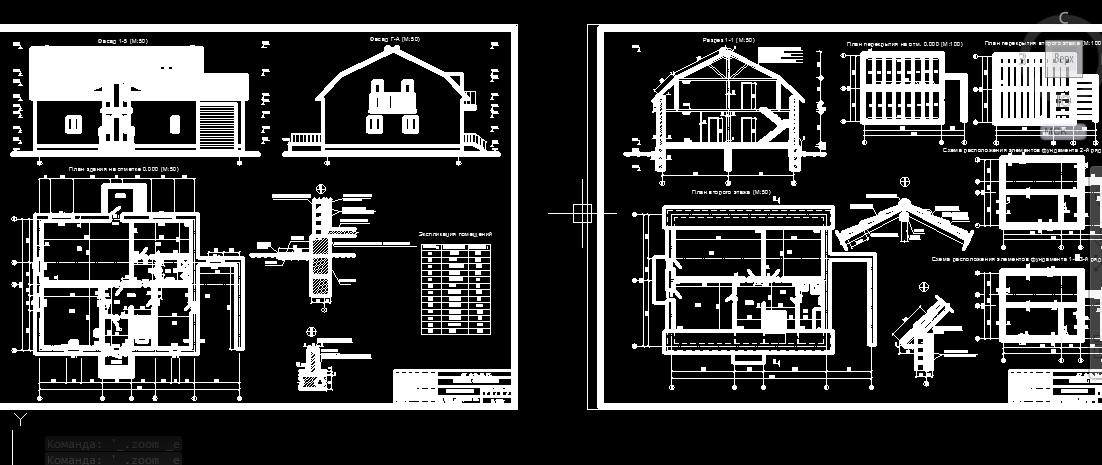

Состав: Фасад 1-5, фасад Г-А, план первого этажа, узел 2 узел 4, экспликация помещений, План второго этажа, поперечный разрез здания, схема расположения элементов покрытия, план перекрытия на отм. 0.000, план перекрытия второго этажа, схема расположения элементов фундамента, узел 1, узел 3, План стропильной системы, план кровли, экспликация полов, ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:
гпз\Записка.docx
гпз\Чертеж.dwg
