Курский Государственный Университет (КГУ)
Кафедра Промышленное и городское строительство
ВКР - Цех комбикормового завода в п. Поныри Курской области
2020 год
Содержание пояснительной записки:

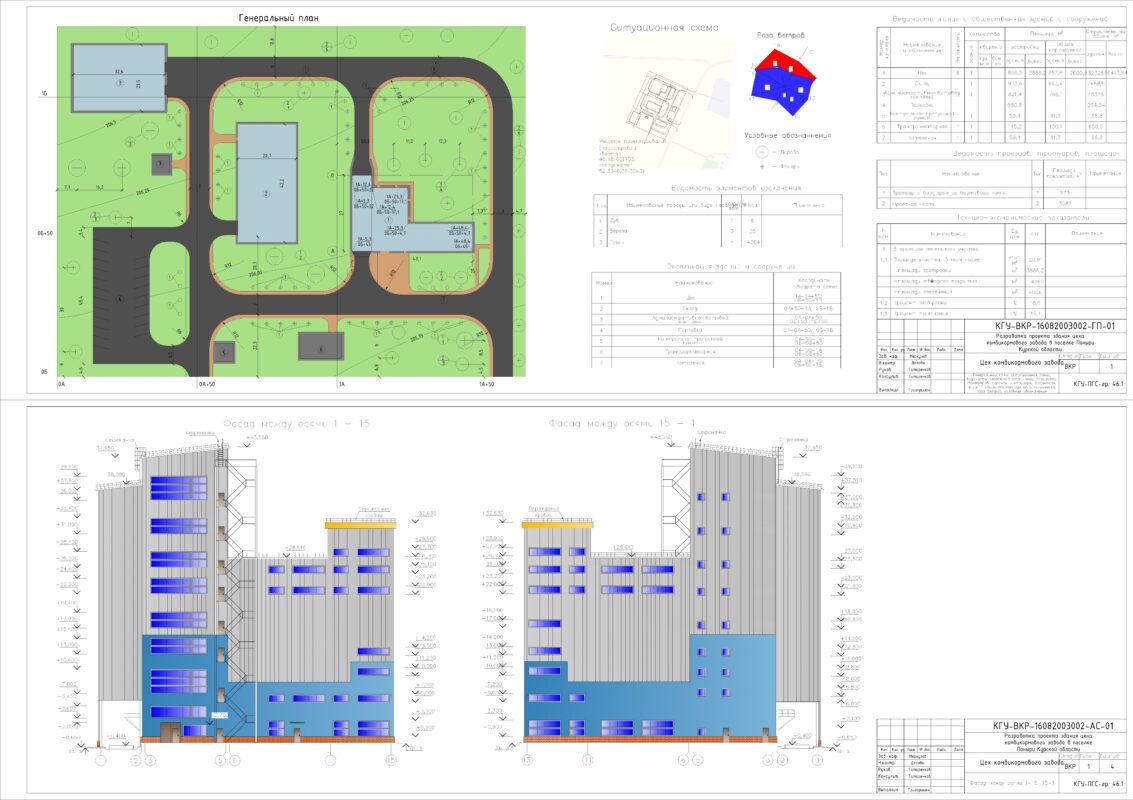

1 Схема планировочной организации земельного участка 7
1.1. Характеристика земельного участка 7
1.2 Технико-экономические показатели земельного участка 11
2 Архитектурно-строительные решения 12
2.1 Технологический процесс эксплуатации здания 12

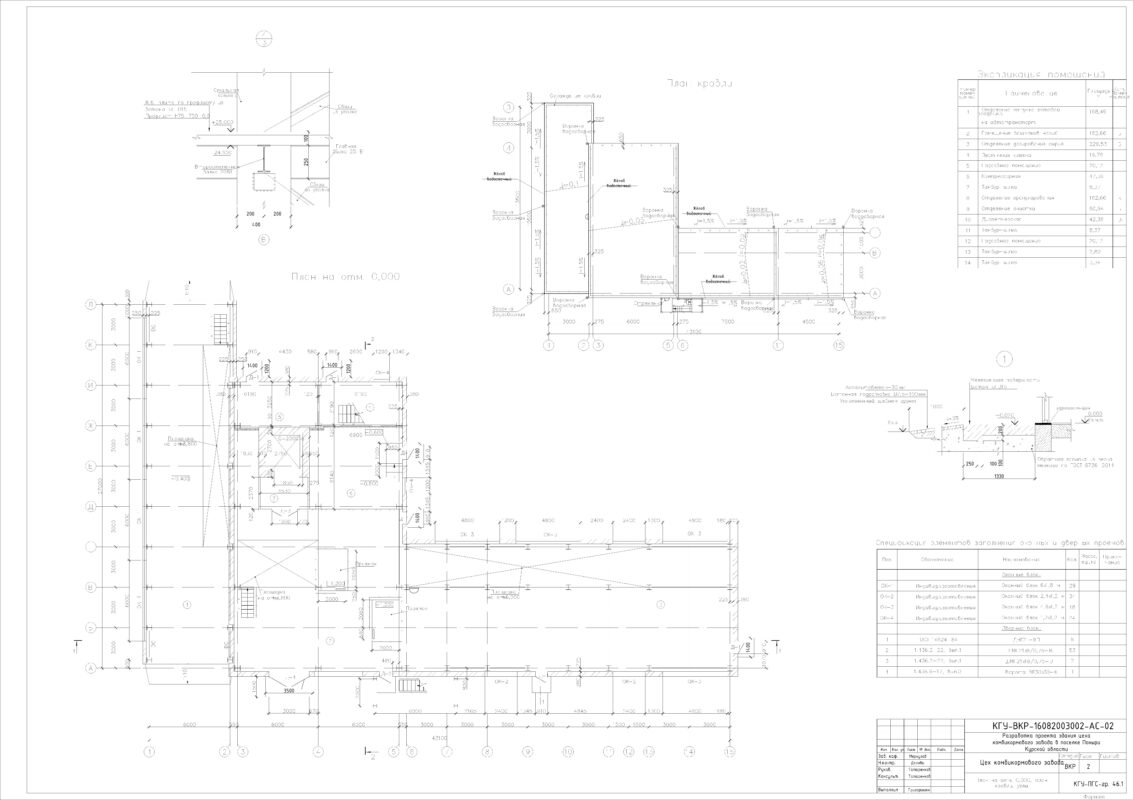

2.2 Объемно-планировочные решения 13
2.3 Номенклатура и площади помещений 14
2.4 Конструктивные решения 14
2.4 Инженерное оборудование 15
2.5 Противопожарная безопасность 16
2.6 Теплотехнический расчет утеплителя для стены 18
3 Конструктивные решения 21
3.1 Расчёт усилий в конструкциях каркаса здания 21
3.1.1 Определение нагрузок, действующих на конструкции 21
3.1.2 Статический расчёт каркаса здания 31
3.2 Конструктивный расчёт элементов каркаса 36
3.2.1 Расчёт колонн 37
3.2.2 Расчёт балок перекрытий и покрытия 40
3.3 Конструирование и расчёт узлов каркаса промышленного здания 46
3.3.1 Конструкция и расчёт базы колонны 46
3.3.2 Конструкция и расчёт сопряжения балок и колонны 50
3.4 Расчёт оснований и фундаментов 55
3.4.1 Исходные данные 55
3.2.2 Определение несущего слоя и глубины заложения фундаментов 56
3.2.3 Определение несущей способности сваи 57
3.2.5 Расчёт свайного фундамента с плитным ростверком 59
3.2.5 Расчёт армирования монолитной плиты 61
4 Проект производства работ 65

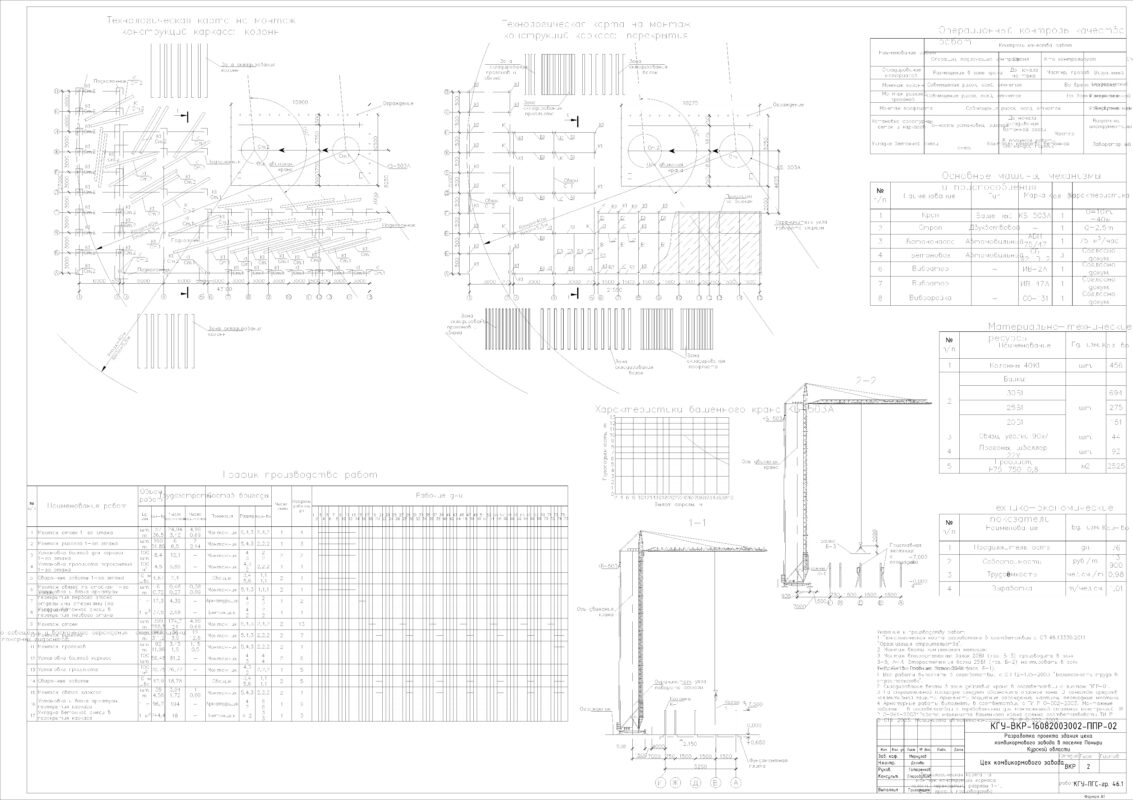

4.1 Технологическая карта на устройство каркаса 65
4.1.1 Определение объемов работ 65
4.1.2 Выбор способов, методов и комплекта машин для монтажа строительных конструкций 66
4.1.3 Выбор грузозахватных механизмов, приспособлений, инструментов и необходимого инвентаря 68
4.1.4 Определение требуемых параметров монтажного крана 69
4.1.5 Выбор комплекта кранов и машин на основании сравнения ТЭП вариантов 71
4.1.4 Составление калькуляции трудовых затрат 75
4.1.5 Технико-экономические показатели по технологической карте 79
4.1.6 Мероприятия по технике безопасности и охране труда 80
4.1.7 Мероприятия по контролю качества строительных работ 84

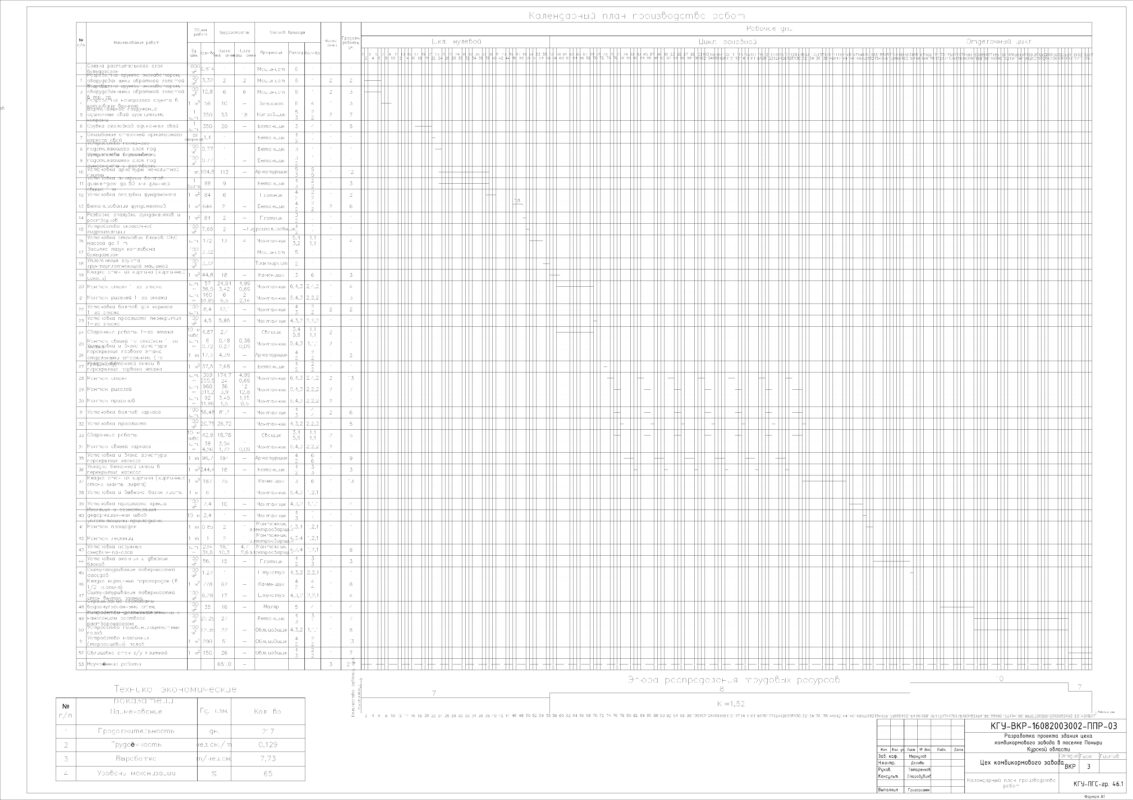

4.2 Календарный план производства работ 89
4.2.1 Определение объёмов работ 89
4.2.2 Выбор методов производства работ 91
4.2.3 Определение нормативной трудоемкости работ 91
4.2.4 Определение численного профессионального и квалифицированного состава исполнителей 100
4.2.5 Расчет параметров календарного плана 103
4.2.6 Технико-экономические показатели календарного плана 103
4.2.7 Расчет потребности в ресурсах 104
4.2.8 Расчет потребности в транспортных ресурсах 104

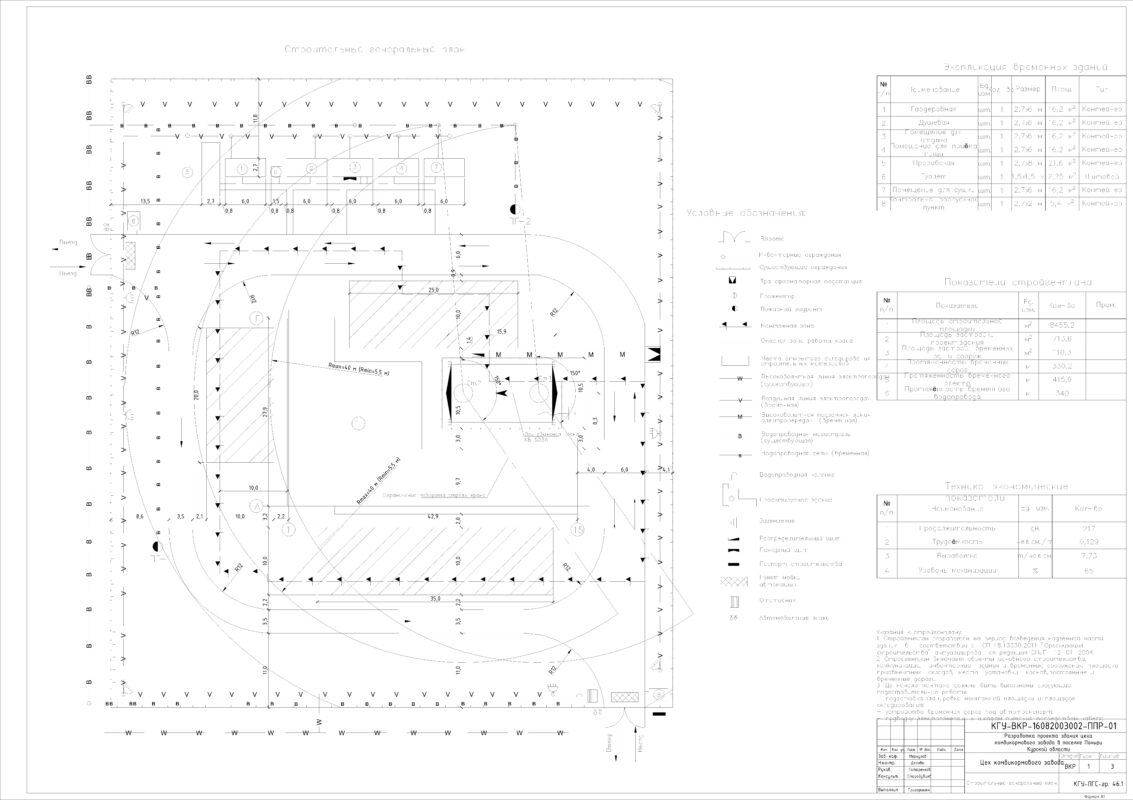

4.3 Строительный генеральный план 107
4.3.1 Размещение монтажных механизмов 107
4.3.2 Проектирование приобъектного складского хозяйства 107
4.3.3 Проектирование санитарно-бытового и административного обслуживания работающих 110
4.3.4 Проектирование временного электроснабжения и водоснабжения 111
4.3.5 Графики к строительному генеральному плану 114
4.3.6 Мероприятия по обеспечению безопасности процессов на строительной площадке 115
4.3.7 Мероприятия по охране окружающей среды на период строительства 121
5.1 Локальный сметный расчёт 125
5.2 Ресурсная ведомость 144
5.3 Потребность в материалах и конструкциях 163
5.4 Расчёт сметной стоимости строительства здания по укрупнённым показателям 167
Список использованной литературы 168
Размер здания в плане 43,1х27 м;
Высота здания 43,6 м;
Количество этажей – до 9;
Основные помещения: отделение дозирования сырья, гранулирования, отпуска готовой продукции.
Здание запроектировано каркасным, с металлическими колоннами и балками. Междуэтажные перекрытия – монолитные по профлисту.
Запроектирован свайный фундамент с ростверком в виде сплошной монолитной ж.б. плиты толщиной 800 мм с подколонниками 700 мм. Сваи приняты длинной 8 м по серии 1.010-1. Монолитная плита запроектирована из бетона класса B20 F100 W4 по ГОСТ 26633-2015 армированная плоскими сетками и каркасами из арматуры А500С по ГОСТ 34028-2016 и арматуры А-I (A240) по ГОСТ 5781-82.
Наружные стены здания предусмотрены к выполнению из сэндвич-панелей толщиной 150 мм.
Перегородки толщиной 100 мм выполнены из ячеисто-бетонных блоков по ГОСТ 21520-89, с армированием сеткой из арматуры 4 Вр1 с ячейками 70х300 через 600 мм по высоте. Перегородки толщиной 90 мм в административной части цеха выполнены из гипсокартонных листов. Перегородки толщиной 120 мм и стены лифтовой шахты выполнены из глиняного кирпича М100 на растворе М50, с армированием сеткой из арматуры 4 Вр1 с ячейками 80х300 через 3 ряда кладки.

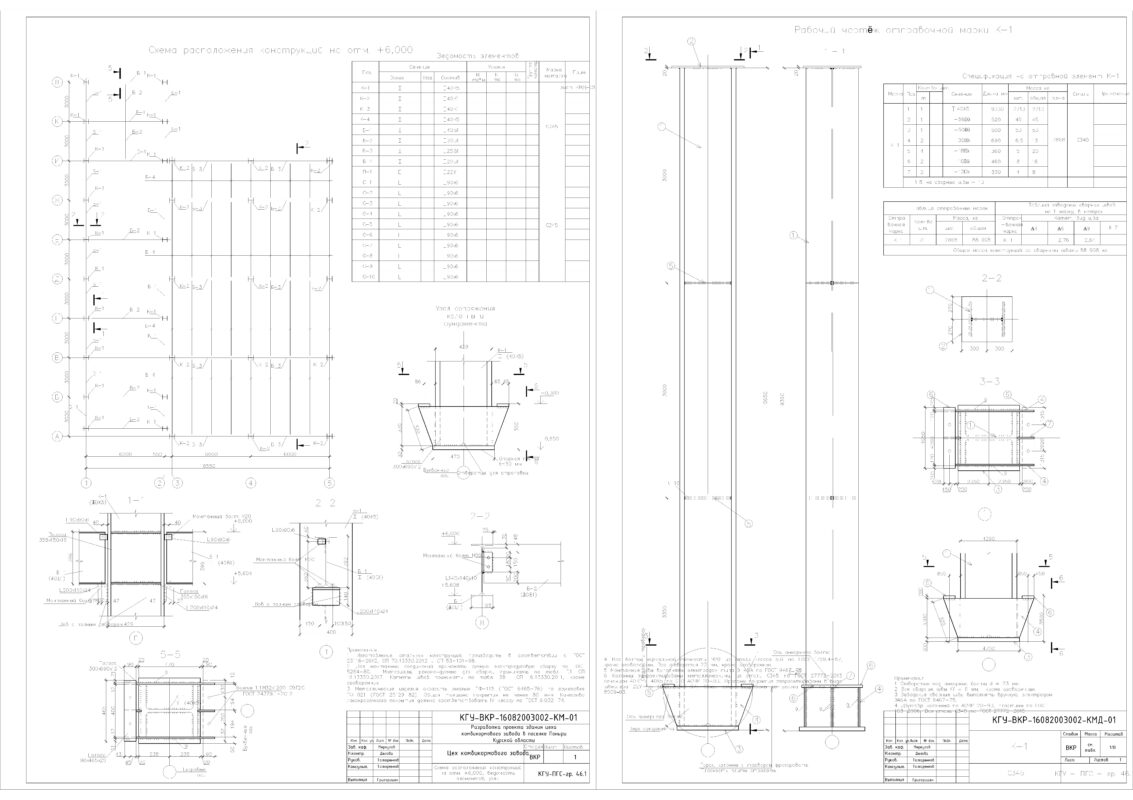

Перекрытия выполняются по профлисту, уложенному на второстепенные и главные балки, примыкающие к колоннам. Элементы балочного перекрытия – двутавры 20Б1, 30Б1, 40Б1 по СТО АСЧМ 20-93. Колонны каркаса – колонные двутавры 40К1 и 40К5 по СТО АСЧМ 20-93. Крепление колонн к фундаменту жесткое, балочная клетка выполнена по шарнирной схеме.
Оконные проемы приняты исходя из нормативного освещения внутренних помещений здания. Остекление оконных блоков одинарное. Конструкция оконных переплетов пластиковая.
Двери металлические внутренние по ГОСТ 6629-88, двери металлические входные наружные – по ГОСТ 6629-88.
