Одноэтажное трехпролетное промздание 36м*18м АС

ДонНАСА
Кафедра Архитектура промышленных и гражданских зданий
Курсовой проект по дисциплине "Архитектура зданий и сооружений"
На тему: «Одноэтажное промышленное здание»
2017

Принято здание прямоугольной конфигурации в плане, одноэтажное, трехпролетное. Размеры здания в осях А-Ж - 36м, И-М - 18м, 1-7 – 36м с шагом колонн крайнего и среднего рядов - 6м и 12м.
Высота до низа кровяной конструкции для пролетов 18м в осях 1-7 и А-Ж – 10,8м, для пролета 18м в осях 1-7 и И-М- 8,4м. Для обслуживания цехов приняты мостовые краны грузоподъемностью 10т и подвесной кран грузоподъемностью 5т.
В здании приняты железобетонные колонны двух видов: колонны основные и колонны фахверка. Фундаменты под колонны здания приняты монолитные железобетонные.
СОДЕРЖАНИЕ ПЗ
Стр.
1.Архитектурно-строительный раздел...............................................
1.1. Исходные данные..........................................................................
1.2. Объемно-планировочное решение...............................................
2. Архитектурно-конструктивное решение........................................
2.1.Фундаменты, фундаментные балки...............................................
2.2.Колонны…………………...............................................................
2.3.Связи железобетонного каркаса.....................................................
2.4.Подкрановые балки……………….................................................
2.5.Стропильные балки, подстропильные фермы.............................
2.6.Стеновые панели…………………………………………………..
2.7.Окна………………………………………………………………..
2.8.Ворота, двери………………………………………………………
2.9.Покрытие и кровля……………………………………………….
2.10.Фонари……………………………………………………………
3.Наружная отделка……………………………………………………
4.Литература……………………………………………………………

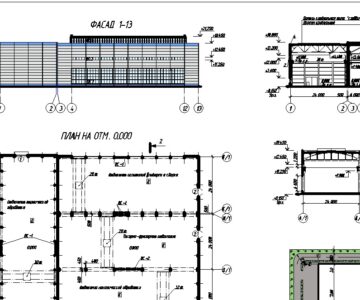

Состав: Два листа формата А1 с планом на отм.0.000;фасадами; разрезами;планами фундаментов,кровли,перекрытия и узлы. ПЗ к курсовому проекту Язык документа

Софт: AutoCAD 2015

Сайт: www

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное трехпролетное промздание 36м*18м АС

Просмотр файлов
промздание арх.dwg
moya.doc
