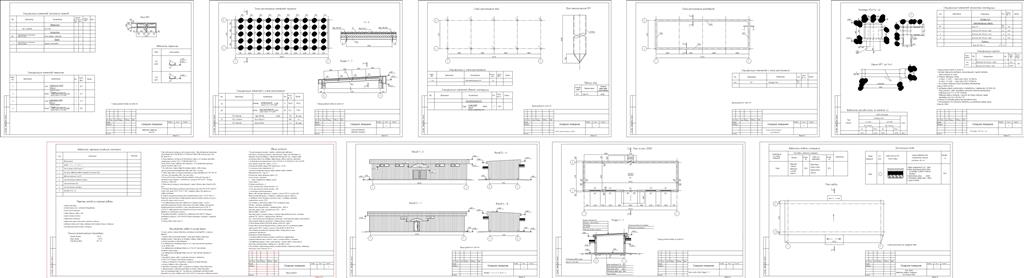

Одноэтажное здание склада с размерами в плане 6,11х20,22м и высотой 4,35м.

Здание склада выполнено одноэтажным с размерами в плане 6,11х20,22м и высотой 4,35м.
Здание выполнено бескаркасным с поперечными и продольными несущими стенами из пенобетонных блоков обвязанными монолитным поясом, с последующим утеплением минераловатными плитами "URSA".
Крыша односкатная по стальному каркасу из стального профилированного настила с полимерным покрытием ГОСТ 24045-94, с неорганизованным водостоком.
Сваи выполнены из металлической трубы ∅273х8 с заглушенным концом.
Ростверк - монолитный железобетонный.
Утеплитель наружных стен выше уровня земли "URSA " - 150 мм.
Наружная отделка - профлист.

Состав: ВО,СБ, Спецификация Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное здание склада с размерами в плане 6,11х20,22м и высотой 4,35м.

Склад 20х6.dwg
