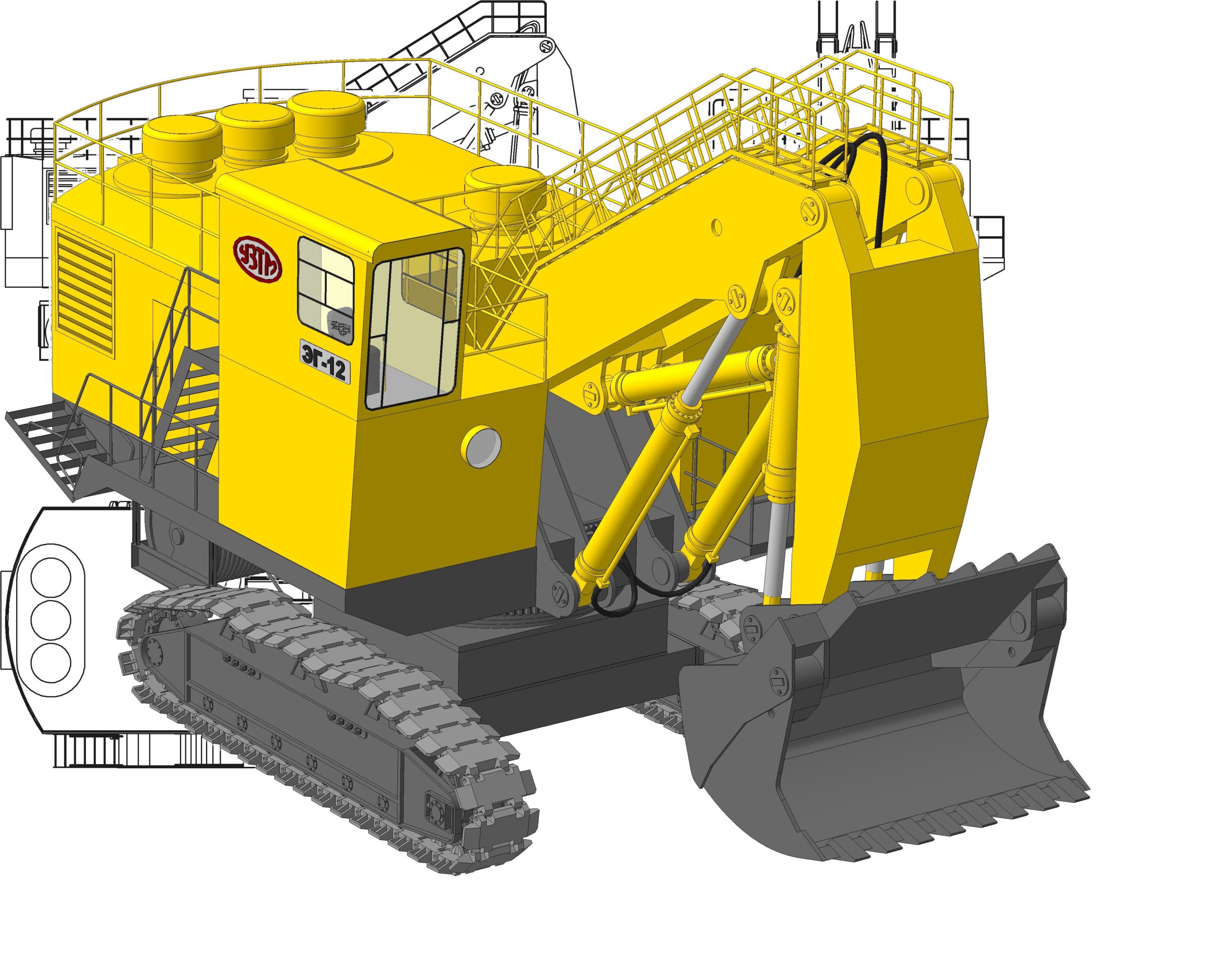

Экскаватор карьерный гидравлический гусеничный ЭГ - 12А

Вместимость ковша - 12 м3
Радиус копания - 15 м
Высота выгрузки - 10,5 м
Глубина копания - 2,5 м
Ширина ковша - 4 м
Вместимость баков гидросистемы - 7 м3
Скорость передвижения - 1,3 км/ч
Рабочая масса экскаватора - 330 т

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор карьерный гидравлический гусеничный ЭГ - 12А

Платформа\Кабина оператора.m3d
Платформа\Лестница.m3d
Платформа\Машинное помещение.m3d
Платформа\Основание кабины.m3d
Платформа\Платформа поворотная.m3d
Рабочее оборудование\Гидроцилиндры\Гидроцилиндр ковша цилиндр.m3d
Рабочее оборудование\Гидроцилиндры\Гидроцилиндр ковша шток.m3d
Рабочее оборудование\Гидроцилиндры\Гидроцилиндр рукояти цилиндр.m3d
Рабочее оборудование\Гидроцилиндры\Гидроцилиндр рукояти шток.m3d
Рабочее оборудование\Гидроцилиндры\Гидроцилиндр стрелы цилиндр.m3d
Рабочее оборудование\Гидроцилиндры\Гидроцилиндр стрелы шток.m3d
Рабочее оборудование\Ковш\Задняя стенка ковша.m3d
Рабочее оборудование\Ковш\Передняя стенка ковша.m3d
Рабочее оборудование\Рукоять.m3d
Рабочее оборудование\Стрела.m3d
Ходовая часть\Ведущее колесо.m3d
Ходовая часть\Гусеничная тележка левая в сборе.a3d
Ходовая часть\гусеничная тележка левая.m3d
Ходовая часть\Гусеничная тележка правая в сборе.a3d
Ходовая часть\гусеничная тележка правая.m3d
Ходовая часть\Гусеничный трак.m3d
Ходовая часть\Каток натяжной.m3d
Ходовая часть\каток опорный.m3d
Ходовая часть\Каток поддерживающий.m3d
Ходовая часть\Лента гусеничеая.a3d
Ходовая часть\Опорная рама с тележками всборе.a3d
Ходовая часть\Ходовая рама.m3d
ЭГ - 12А.a3d
Рабочее оборудование\Гидроцилиндры
Рабочее оборудование\Ковш
Платформа
Рабочее оборудование
Ходовая часть
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

6 КОММЕНТАРИЕВ

1

Спасибо за модель,будем делать мод для Фермер Симулятор, в карьере такой гигант нужен.

2

А название не ЭКГ-12А?

4
Xaron13

День добрый.
1) Радиус копания все таки должен быть 15,1 м.
2) Глубина копания должна быть меньше. Хотя для прямой лопаты это не очень важный параметр. Но возникает сомнения в том, есть ли у вас документация на машину. А подбирать... это не серьезно.

Итак: 1) следует параметры машины все-таки изыскать верные;
2) Для первого комментария - Зачем делать модель машины списанной официально в 1988 году? (не официально чуть позже). Она была в единственном экземпляре - опытный образец. Сейчас даже от такого рода кинематической схемы рабочего оборудования везде отказались. Для современного карьера нужно делать современные машины.

5

Модели я делаю чисто для удовольствия, а не для того чтобы с них потом можно было сделать рабочие чертежи и отдать в производство.
А насчет второго пункта, я не знаю где отказались от данного типа оборудования, но прямая гидравлическая лопата это основной вид рабочего оборудования для карьерных экскаваторов. Для примера картинка из инета - http://xn--h1apn.net/images/masterzum/foto/2014/2014-4/4-2/heavy-machinery.008.jpg

6
Xaron13

Речь идет не о типе рабочего оборудования, а о виде кинематической схемы, которая определяется схемой установки гидроцилиндров. Последняя - применявшаяся УЗТМ - сейчас не применяется в мире в принципе, ибо независимый привод элементов РО усложняет СУ.
