курсовой проект: расчет гидравлического экскаватора оборудованного обратной лопатой.

Дальневосточный федеральный университет
кафедра Транспортных машин и транспортных процессов
Курсовой проект по теме "Расчет гидравлического экскаватора"
На тему: "Расчет гидравлического экскаватора оборудованного обратной лопатой"
Владивосток 2016

В данном проекте рассматривается расчет гидравлического экскаватора оборудованного обратной лопатой.

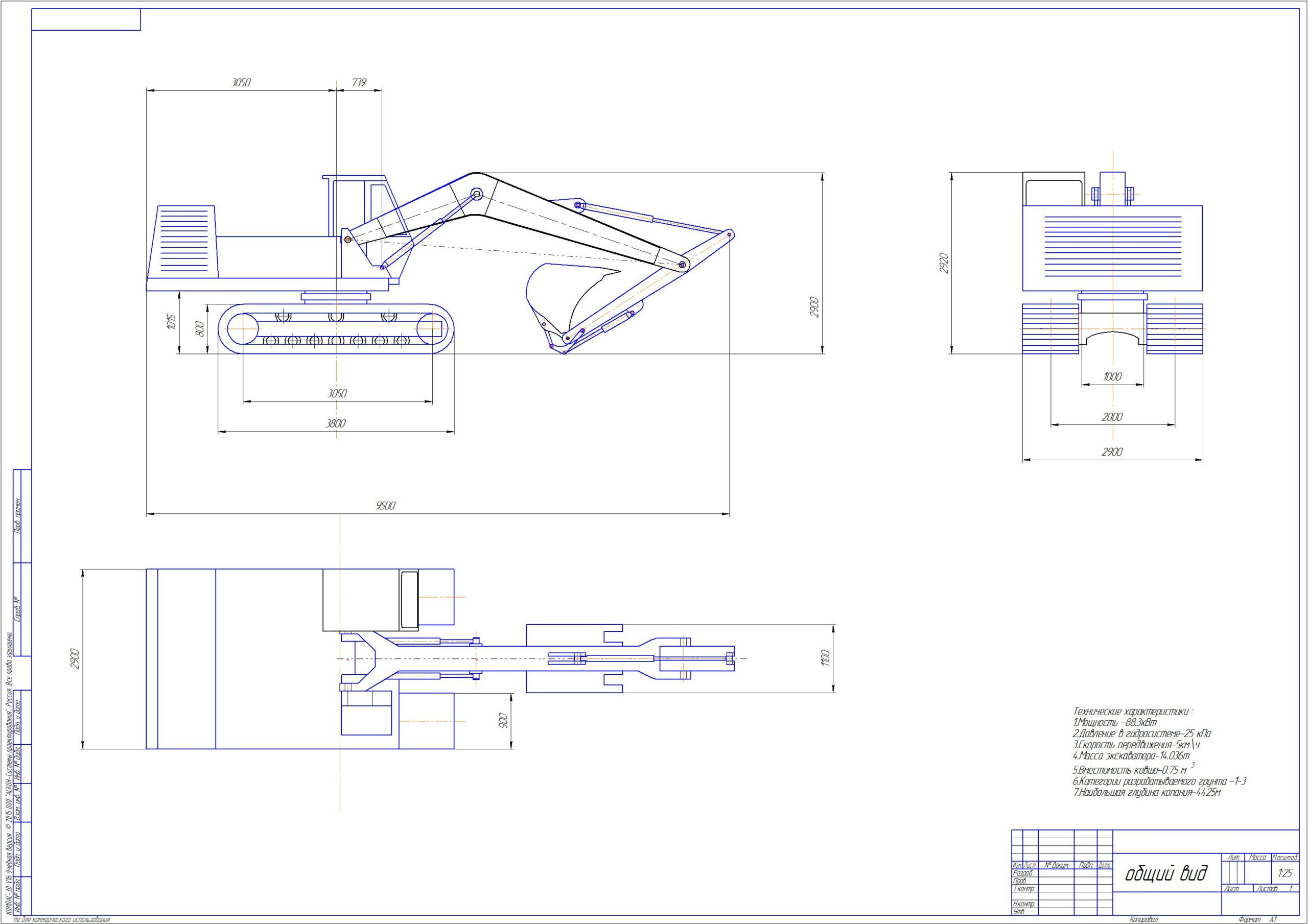

Графическая часть содержит: кинематические схемы для расчетов мощности и устойчивости экскаватора, кинематика узлов рабочего оборудования, рабочая зона копания экскаватора, общий вид стрелы экскаватора, общий вид экскаватора.
Курсовой проект содержит 4 листа формата А1 графической части и пояснительную записку.
Исходные данные на выполнение работы:
Сконструировать и расчитать одноковшовый гидравлический экскаватор с оборудованием обратная лопата.
Vковша=0.75 м^2
Категория разрабатываемого грунта I-III
Ходовое оборудование-гусеничный
Привод-гидравлический
Прототип для расчета параметров:
Komatsu PC 128 UU
Объем ковша-0,7м2
Mэкспл=13100кг
Nмощность=63кВт
В результате данных расчетов получили основные характеристики экскаватора:
-объём ковша 0.75 м3;
-Категория разрабатываемого грунта I-III
-Ходовое оборудование-гусеничный
-Привод-гидравлический

Состав: Экскаватор (ОВ), Стрела (ОВ),Кинематические схемы,Рабочая зона,Пояснительныя записка. Язык документа

Софт: КОМПАС-3D V16 учебная версия

Каталог / Транспорт / Строительные, специальные и дорожные машины / курсовой проект: расчет гидравлического экскаватора оборудованного обратной лопатой.

Просмотр файлов
все схемы.cdw
все схемы.cdw.bak
курсовой мой.docx
общий вид.cdw
общий вид.cdw.bak
рабочая зона.cdw
рабочая зона.cdw.bak
стрела общий.cdw
стрела общий.cdw.bak
табл 1.xlsx
