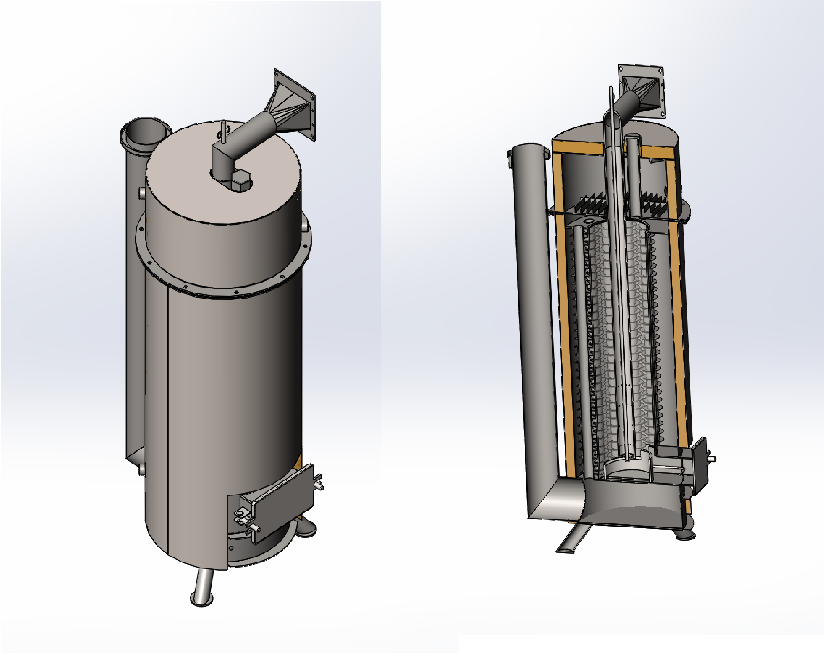

Котел на отработке 2 оборотный. Камера сгорания Ф-190мм, 2 оборот из оребренных труб. Верхняя крышка с водяным контуром для доп. теплосъёма. оснащена люком для розжига и чистки. Проверено в работе. Стабильно работает при подаче 4 л/ч "больше не пробовал"
- Главная -
- Чертежи -
- Теплотехника -
- Котлы -
- Котёл на отработке 40 Квт
Котёл на отработке 40 Квт
1
11
1173
4
3
100
Сообщить о проблеме
Автор
сергей Кор
Дата
20.05.2022
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2016 SP4.0
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Дверца_Развертка3_По умолчанию_.dxf
-
Замок дверцы_Развертка3_По умолчанию_.dxf
-
Кольцо_Развертка3_По умолчанию_.dxf
-
Корпус котла_Развертка10_По умолчанию_.dxf
-
Корпус крышки_Развертка4_По умолчанию_.dxf
-
Люк внешний_Развертка3_По умолчанию_.dxf
-
Облицовка крышки_Развертка4_По умолчанию_.dxf
-
Переход_Развертка2_Default_.dxf
-
Торец двери_Развертка3_По умолчанию_.dxf
-
Утеплитель крышки 1_Развертка4_По умолчанию_.dxf
-
Фланец люка_Развертка3_По умолчанию_.dxf
-
Шахта люка_Развертка3_По умолчанию_.dxf
-
-
-
Держатель форсунки.SLDPRT
-
Дожигатеь СБ.SLDASM
-
Заслонка торца форсунки.SLDPRT
-
Маслопровод.SLDPRT
-
Отвод форсунки.SLDPRT
-
Переход.SLDPRT
-
Торец форсунки.SLDPRT
-
Фланец под вентилятор.SLDPRT
-
Форсунка.SLDPRT
-
-
-
Дымоход СБ.SLDASM
-
Кольцо.SLDPRT
-
Опора.SLDPRT
-
Патрубок сливной.SLDPRT
-
Труба дымоход 1.SLDPRT
-
Труба дымоходная 2.SLDPRT
-
-
-
-
Планка1.SLDPRT
-
Планка2.SLDPRT
-
Планка3.SLDPRT
-
Планка4.SLDPRT
-
Планка5.SLDPRT
-
Планка6.SLDPRT
-
Планка7.SLDPRT
-
Планка8.SLDPRT
-
Планка9.SLDPRT
-
Планка10.SLDPRT
-
Планка11.SLDPRT
-
Планка12.SLDPRT
-
Планка13.SLDPRT
-
Решетка СБ.SLDASM
-
-
Колпак.SLDPRT
-
Корпус крышки.SLDPRT
-
Крышка.SLDPRT
-
Крышка СБ.SLDASM
-
Облицовка крышки.SLDPRT
-
Облицовка крышки 2.SLDPRT
-
Прокладка асбестовая.SLDPRT
-
Смотровая труба.SLDPRT
-
Труба крышки.SLDPRT
-
Утеплитель крышки 1.SLDPRT
-
Утеплитель крышки 3.SLDPRT
-
Фланц крышки.SLDPRT
-
-
-
-
Дверца.SLDPRT
-
Дверца СБ.SLDASM
-
Торец двери.SLDPRT
-
-
-
Замок СБ.SLDASM
-
Замок дверцы.SLDPRT
-
Ось замка.SLDPRT
-
Шайба.SLDPRT
-
Шпилька замка.SLDPRT
-
-
Люк СБ.SLDASM
-
Люк внешний.SLDPRT
-
Фланец люка.SLDPRT
-
-
-
Люк обслуживания.SLDPRT
-
Люк обслуживания СБ.SLDASM
-
Ребро люка.SLDPRT
-
-
-
Ножка.SLDPRT
-
Ножка СБ.SLDASM
-
Пятак.SLDPRT
-
-
-
-
Оребренная труба -01 СБ.SLDASM
-
Оребренная труба СБ.SLDASM
-
Ребро.SLDPRT
-
Труба 32х1,5.SLDPRT
-
-
Камера сгорания 159 труба.SLDPRT
-
Радиатор СБ.SLDASM
-
Тарелка.SLDPRT
-
Тарелка без отв..SLDPRT
-
Шахта люка.SLDPRT
-
-
-
Дно чаши.SLDPRT
-
Ручка.SLDPRT
-
Чаша.SLDPRT
-
Чаша СБ.SLDASM
-
-
-
Котел СБ.SLDDRW
-
-
Заглушка 354.SLDPRT
-
Корпус котла.SLDPRT
-
Котел СБ.SLDASM
-
Котел на отработке 40 квт.png
-
Облицовка котла.SLDPRT
-
Облицовка котла 2.SLDPRT
-
Соеденительная арматура.SLDPRT
-
Утеплитель 1.SLDPRT
-
Утеплитель 2.SLDPRT
-
Фланец корпуса.SLDPRT
-
Штуцер.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Нурхаёт Эшонкулов
Юрий Туманов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день, расскажите о принципе работы котла, как происходит поджиг, куда подаётся отработка, подача воды происходит через верхнюю крышку? Или снизу котла?
Отработанное масло подаётся в камеру сгорания через систему подачи топлива.
В камере происходит горение масла, в результате чего выделяется тепло.
Тепло передаётся теплообменнику, где нагревается теплоноситель.
Нагретый теплоноситель циркулирует по системе отопления или горячего водоснабжения, обеспечивая обогрев помещения.
Поджигается вручную - Перед началом розжига котла или калорифера следует включить в сеть шкаф
автоматики, включить при наличии выключатель питания контроллера, открыть люк
топочной камеры и налить в камеру 200-300 мл. керосина или солярки, поджечь кусочек
ветоши смоченный в керосине или солярке, после чего следует включить подачу воздуха и закрыть люк.
Масло подается с верху (труба 12мм) любым шестеренчатым или перистальтическим насосом с производительностью 0,5-4 л/мин.
Подача снизу.
Ставиться ли горелка? Как поджигается? Как подаётся масло?
Установка горелки не предусмотрена (но может это и возможно сделать).
Поджигается вручную - Перед началом розжига котла или калорифера следует включить в сеть шкаф
автоматики, включить при наличии выключатель питания контроллера, открыть люк
топочной камеры и налить в камеру 200-300 мл. керосина или солярки, поджечь кусочек
ветоши смоченный в керосине или солярке, после чего следует включить подачу воздуха и закрыть люк.
Масло подается с верху (труба 12мм) любым шестеренчатым или перистальтическим насосом с производительностью 0,5-4 л/мин.
Подскажите, как данный котёл работает, скачали работу, вот там два кольца, под трубы, по трубам идёт тепло? Или там идёт вода?
Да, по трубам идет тепло. А снаружи труб теплоноситель.
