Разработка системы холодоснабжения камер хранения в г. Бресте

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
«БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра ЮНЕСКО «Энергосбережение и возобновляемые источники энергии»
КУРСОВОЙ ПРОЕКТ по дисциплинам: «Холодильные машины» и «Системы и установки холодоснабжения»
на тему: Разработка системы холодоснабжения камер хранения
в г. Бресте. 2014

Содержание
Введение………………………………………….…………………………..3
1. Анализ холодильной нагрузки потребителей. Выбор групп потребителей. Подбор воздухоохладителей……….……………………….……4
2. Выбор температур кипения и конденсации. Расчет и построение одноступенчатого цикла – для среднетемпературной машины, двухступенчатого с экономайзером для низкотемпературной холодильной машины
2.1. Одноступенчатый цикл для среднетемпературных камер.,.13
2.2. Двухступенчатый цикл с экономайзером для низкотемпературных камер..........................................................................16
3. Подбор основного оборудования: компрессоры, конденсаторы
3.1. Подбор компрессора……………………………....………...20
3.2. Подбор воздушного конденсатора………………………….29
4. Подбор вспомогательного оборудования: ресиверы, маслоотделители, отделители жидкости. Расчет количества хладагента для заправки для каждой системы
4.1. Подбор отделителя жидкости……………..…………..…….32
4.2. Подбор маслоотделителя.………………..……………...…..34
4.3. Подбор ресивера и массы для заправки……………………35
5. Гидравлический расчет трубопроводов: расчет диаметра трубопровода фреоновых систем на участках, потерь давления…....….…….42
Заключение…………………………………………………...………….…47

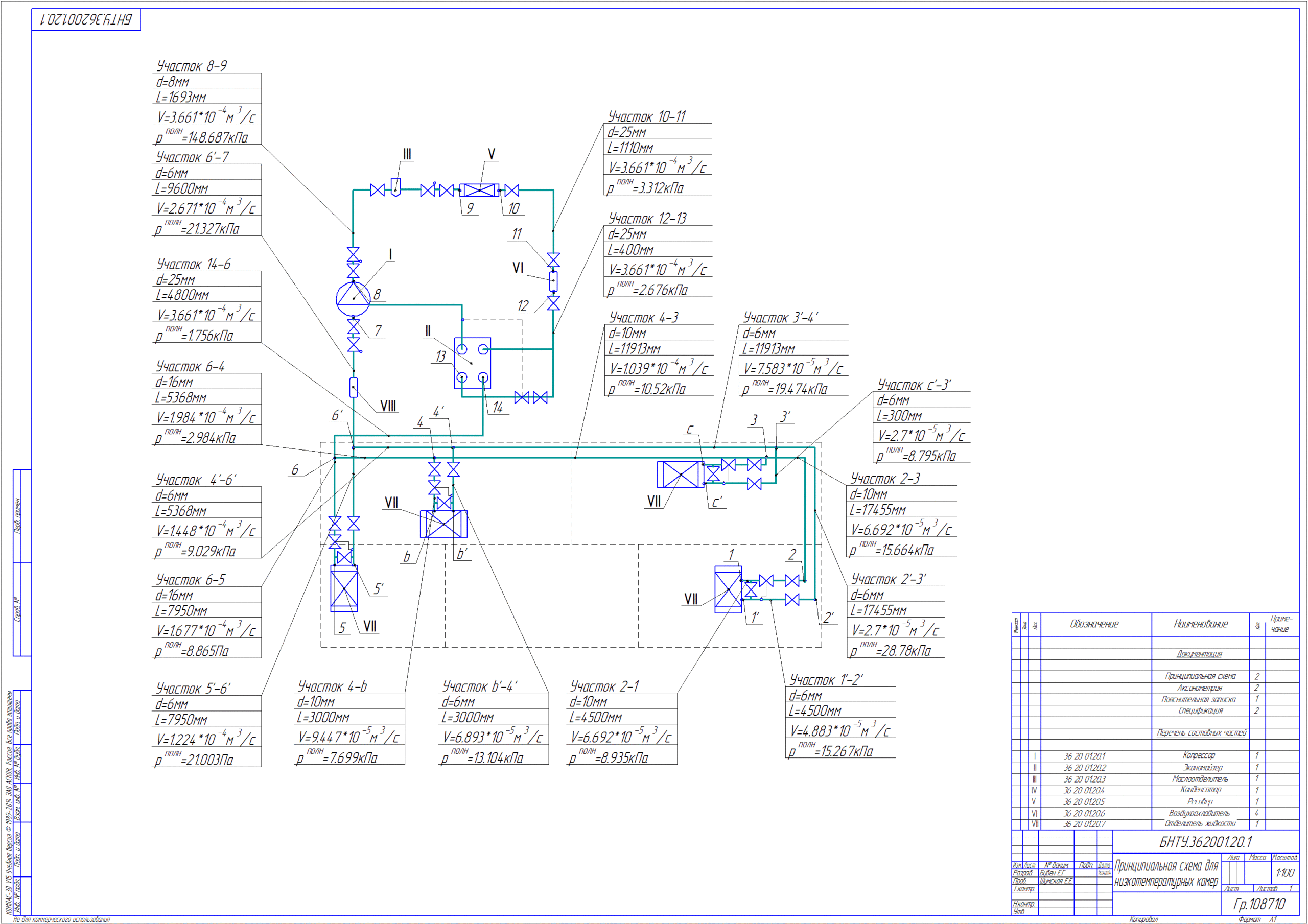

Состав: Пояснительная записка, принципиальная схема для низкотемпературных камер, аксанометрия для низкотемпературных камер Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Разработка системы холодоснабжения камер хранения в г. Бресте

Введение.docx
гр.ч.3.cdw
гр.ч.4.cdw
