Кондиционирование воздуха в производственном помещении

Кубанский государственный технологический университет
Кафедра технологического оборудования и систем жизнеобеспечения
Курсовой проект по дисциплине "Вентилирование и кондиционирование"
На тему : "Кондиционирование воздуха в производственном помещении"
Краснодар 2014

Цель работы – освоить методику проектирования и расчета вентиляционного оборудования
В процессе работы будет проведен тепловой баланс производственного помещения, выбор расчётных параметров наружного и внутреннего воздуха, расчёт теплопоступлений в помещение, расчёт тепловых потерь помещением, расчет избыточной теплоты в помещении, расчёт процессов обработки воздуха в системе кондиционирования, построение в i-d диаграмме обработки воздуха в тёплый период, построение в i-dдиаграмме обработки воздуха в холодный период, расчёт воздухообмена в помещении, выбор оборудования для системы кондиционирования воздуха.

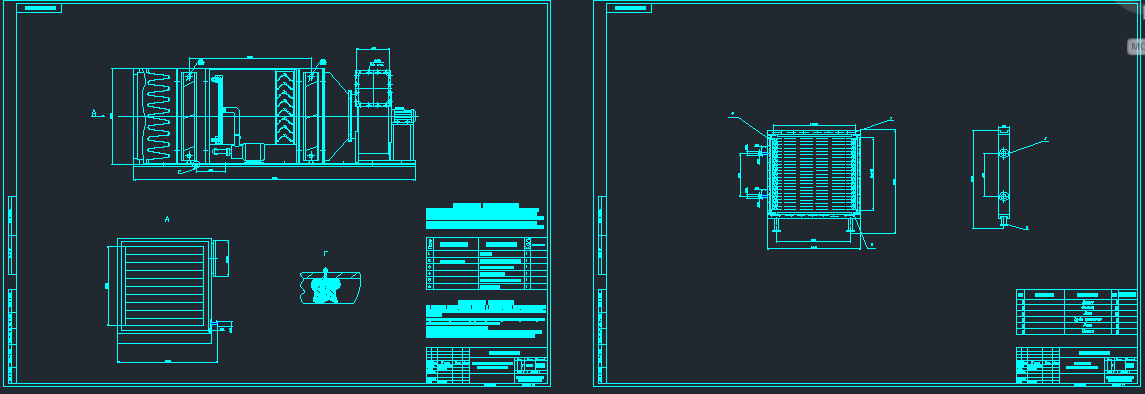

Графическая часть
Кондиционерная установка. Чертеж общего вида на одном листе формата А1.
Калорифер. Чертёж общего вида на одном листе формата А1.
Технические характеристики
Хладопроизводительность 34400 м3
Установленная мощность 9,5 кВт
Статическое давление 810 Па
Скорость потока в проходном сечении 1,3 м/с
Габаритные размеры ,мм 4350х1500х1530

Состав: Кондиционерная установка СБ, калорифер ВО , ПЗ Язык документа

Софт: AutoCAD 13

Сайт: www

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Кондиционирование воздуха в производственном помещении

ПЗ Вентиляция.docx
Вентиляция.dwg
