Расчет вентиляционного оборудования

КубГТУ, ФМА каф.ТОиСЖ, 2015г.
по дисциплине: Оборудование для вентиляции и кондиционирования
на тема: Кондиционерная установка

Курсовой проект: 27 стр., 3 рисунка, 2 таблицы, 4источников.
Графическая часть: 2листа формата А1.
Цель работы – освоить методику проектирования и расчета вентиляционного оборудования
В процессе работы будет проведен тепловой баланс производственного помещения, выбор расчётных параметров наружного и внутреннего воздуха, расчёт теплопоступлений в помещение, расчёт тепловых потерь помещением, расчет избыточной теплоты в помещении, расчёт процессов обработки воздуха в системе кондиционирования, построение в i-d диаграмме обработки воздуха в тёплый период, построение в i-dдиаграмме обработки воздуха в холодный период, расчёт воздухообмена в помещении, выбор оборудования для системы кондиционирования воздуха.
теплый период:
температура – 22
относительная влажность – 50%
скорость воздуха не более – 0,3 м/c
холодный и переходный период:
температура – 20
относительная влажность – 50%
скорость воздуха не более – 0,2 м/c

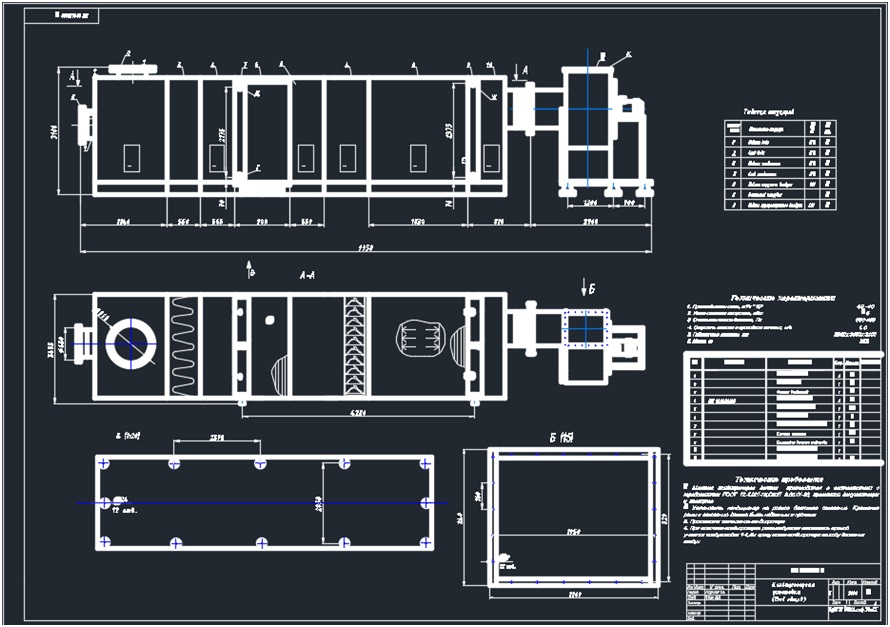

Состав: АКУ 00.00.00.000 ВО. Кондиционерная установка. Чертеж общего вида на одном листе формата А1. АКУ 00.06.00.000 ВО. Камера орошения. Чертёж общего вида на одном листе формата А1. Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Расчет вентиляционного оборудования

моя вентиляция.dwg
пз/
пз/PZ_ventilyatsia_моя.docx
