Кондиционирование воздуха в производственном помещении город Владивосток

Кубанский государственный технологический университет
Кафедра технологического оборудования и систем жизнеобеспечения
Курсовой проект по дисциплине "Оборудование для вентиляции и кондиционирования"
На тему: "Проект кондиционерной установки"
Краснодар 2020

Исходные данные
Вариант №2
Общая постановка задачи состоит в следующем. Местонахождение предприятия город Владивосток. Производственное помещение представляет собой цех, полностью занимаемый один из этажей отдельно стоящего трехэтажного здания. Цех расположен на 2 этаже. Ширина здания цеха - b=14 м; длина здания цеха – l=16 м ; высота цеха - h=4,5 м.
Торцевые стенки здания глухие, ориентированы на север и юг. В боковых стенках цеха, ориентированных на запад и восток, имеются световые проемы с двойным остеклением в металлических переплетах общей площадью F0=48 м2. Освещение производится люминесцентными лампами. В летний период включается 60% ламп. Светозащитные устройства отсутствуют. Все стены здания одинаковой толщины S=525 мм выполнены из глиняного красного кирпича. С внутренней стороны стен нанесен слой известковой штукатурки толщиной Sш=10 мм. Перекрытия между этажами (в том числе потолок и пол) выполнены из железобетона толщиной Sб=300 мм. Кровля совмещенная, плоская. На железобетонном перекрытии расположен теплоизоляционный слой, выполненный из шлаковаты Sшл=150 мм, а также гидроизоляционный слой из из трёхслойного рубероида общей толщиной Sруб=5 мм. Чердачное помещение отсутствует. Под железобетонным полом расположен теплоизоляционный слой из шлаковаты Sшл=150 мм, гидроизоляционный слой из из трёхслойного рубероида общей толщиной Sруб=5 мм и стальная обшивка толщиной Sст=1 мм. В цехе размещено станков. Установленная мощность электродвигателя для каждого станка N=1,5кВт. В цехе работает m=23 человек в смену. Норма расхода электроэнергии на освещение Вт/м2 пола. Потери давления ΔP= 1350 Па. Условия труда для обслуживающего персонала в цехе соответствуют категории средней тяжести IIа.

СОДЕРЖАНИЕ
Введение…………………………………………………………………….5
1. Нормативные ссылки…………………………………………………....6
2. Общие сведения о системах кондиционирования
2.1 Классификация систем кондиционирования воздуха……………...7
2.2 Принципиальная схема прямоточной системы
кондиционирования воздуха…………………………………………………..…9
3. Тепловой баланс производственного помещения……………………12
3.1 Выбор расчётных параметров наружного и внутреннего воздуха……………………………………………………………………………12
3.2 Расчёт теплопоступлений в помещение ………………………..…14
3.3 Расчёт тепловых потерь помещением…………………………..…17
3.4 Расчет избыточной теплоты в помещении…………………...……19
4. Расчёт процессов обработки воздуха в системе кондиционирования……………………………………………………………..20
4.1 Построение в I-d диаграмме обработки воздуха в тёплый период………………………………………………………………………...…..20
4.2 Построение в I-dдиаграмме обработки воздуха в холодный период…………………………………………………………………………….24
4.3 Расчёт воздухообмена в помещении…………………………….....28
5. Основное оборудования для системы кондиционирования
воздуха………………………………………………………………………...….30
6. Требования безопасности к устройству и эксплуатации
системы …………………………………………………………………….…….35
Заключение…………………………………………………………..…….38
Список использованных источников……………………………...……..39

Иллюстративная часть

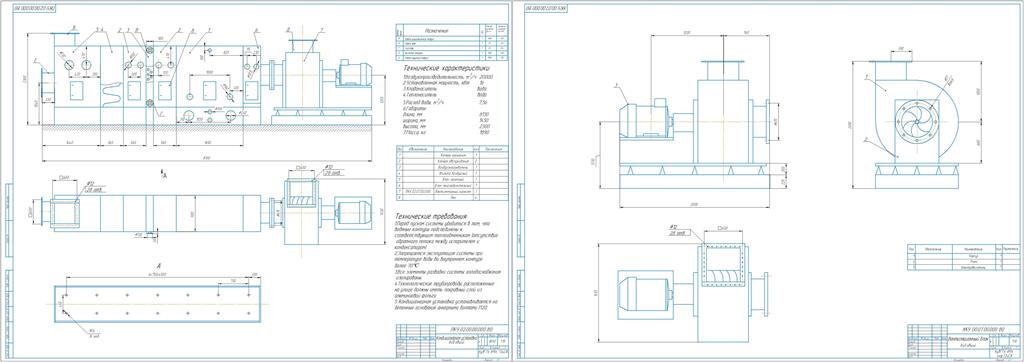

ПКУ 01.00.00.00 ВО. Кондиционерная установка. Чертеж общего вида на одном листе формата А1.
ПКУ 01.03.00.00 ВО. Воздухонагреватель. Чертеж общего вида на одном листе формата А1.

Состав: ПКУ 01.00.00.00 ВО. Кондиционерная установка. Чертеж общего вида на одном листе формата А1. ПКУ 01.03.00.00 ВО. Воздухонагреватель. Чертеж общего вида на одном листе формата А1. ПЗ

Софт: КОМПАС-3D 17.1

Файлы:
Ventilyatsionny_blok_Vid_obschiy__PKU_00_07_00_000_VO.cdw
ventilyatsia_1.cdw.cdw
ПЗ Ventilyatsia.doc
РЕФЕРАТ.doc
