Кондиционирование воздуха в производственном помещении в г. Ярославль

Кубанский государственный технологический университет
Кафедра технологического оборудования и систем жизнеобеспечения
Курсовой проект по дисциплине "Оборудование для вентиляции и кондиционирования"
На тему: "Проект кондиционерной установки"
Краснодар 2020

Курсовой проект: 39 стр., 3 рисунка, 2 таблицы, 5 источников.
Графическая часть: 2 листа формата А1.
Исходные данные
Вариант №7
Общая постановка задачи состоит в следующем. Местонахождение предприятия город Ярославль Производственное помещение представляет собой цех, полностью занимаемый один из этажей отдельно стоящего трехэтажного здания. Цех расположен на 2 этаже. Ширина здания цеха - b=14 м; длина здания цеха – l=28 м ; высота цеха - h=4 м.
Торцевые стенки здания глухие, ориентированы на север и юг. В боковых стенках цеха, ориентированных на запад и восток, имеются световые проемы с двойным остеклением в металлических переплетах общей площадью F0=70 м2. Освещение производится люминесцентными лампами. В летний период включается 60% ламп. Светозащитные устройства отсутствуют. Все стены здания одинаковой толщины δ=525 мм выполнены из глиняного красного кирпича. С внутренней стороны стен нанесен слой известковой штукатурки толщиной δш=10 мм. Перекрытия между этажами (в том числе потолок и пол) выполнены из железобетона толщиной δб=300 мм. Кровля совмещенная, плоская. На железобетонном перекрытии расположен теплоизоляционный слой, выполненный из шлаковаты δ шл=150 мм, а также гидроизоляционный слой из из трёхслойного рубероида общей толщиной δруб=5 мм. Чердачное помещение отсутствует. Под железобетонным полом расположен теплоизоляционный слой из шлаковаты δшл=150 мм, гидроизоляционный слой из из трёхслойного рубероида общей толщиной δруб=5 мм и стальная обшивка толщиной δст=1 мм. В цехе размещено станков. Установленная мощность электродвигателя для каждого станка N=1,5кВт. В цехе работает m=35 человек в смену. Норма расхода электроэнергии на освещение Вт/м2 пола. Потери давления 1350 Па. Условия труда для обслуживающего персонала в цехе соответствуют категории средней тяжести IIа.

СОДЕРЖАНИЕ
Введение…………………………………………………………………….5
1. Нормативные ссылки…………………………………………………....6
2. Общие cведения о системах кондиционирования
2.1 Классификация систем кондиционирования воздуха……………...7
2.2 Принципиальная схема прямоточной системы
кондиционирования воздуха…………………………………………………..…9
3. Тепловой баланс производственного помещения……………………12
3.1 Выбор расчётных параметров наружного и внутреннего воздуха……………………………………………………………………………12
3.2 Расчёт теплопоступлений в помещение ………………………..…14
3.3 Расчёт тепловых потерь помещением…………………………..…17
3.4 Расчет избыточной теплоты в помещении…………………...……19
4. Расчёт процессов обработки воздуха в системе кондиционирования……………………………………………………………..20
4.1 Построение в I-d диаграмме обработки воздуха в тёплый период………………………………………………………………………...…..20
4.2 Построение в I-dдиаграмме обработки воздуха в холодный период…………………………………………………………………………….24
4.3 Расчёт воздухообмена в помещении…………………………….....28
5. Основное оборудования для системы кондиционирования
воздуха………………………………………………………………………...….30
6. Требования безопасности к устройству и эксплуатации
системы …………………………………………………………………….…….35
Заключение…………………………………………………………..…….38
Список использованных источников……………………………...……..39

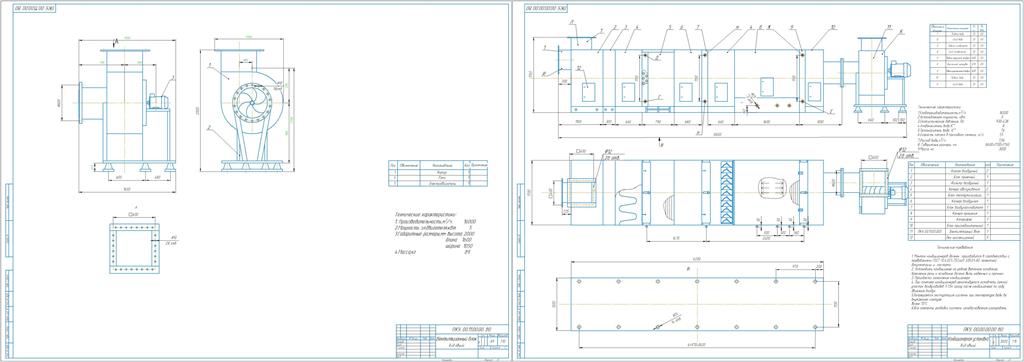

Состав: ПКУ 00.00.00.00 ВО Кондиционерная установка. Чертеж общего вида на одном листе формата А1. ПКУ. 00.11.00.00. ВО. Вентиляционный блок .Чертеж общего вида на одном листе формата А1. ПЗ

Софт: КОМПАС-3D 18.1

Файлы:
Вентиляция .docx.cdw
Вентиляционный блок Вид общий.cdw
Реферат.docx
Вентиляция .docx
