Кондиционирование воздуха в производственном помещении в г. Ташкент

0
0
125
1
1

Кубанский государственный технологический университет
Кафедра технологического оборудования и систем жизнеобеспечения
Курсовой проект по дисциплине "Оборудование для вентиляции и кондиционирования"
На тему: "Проект кондиционерной установки"
Краснодар 2020

Исходные данные
Вариант №9
Местонахождение предприятия – город Ташкент. Исходное помещение представляет собой цех, занимаемый один из этажей трехэтажного здания. Цех находится на 2 этаже. Ширина здания цеха b=14м; длина здания цеха l=32 м ; высота цеха h=4,5 м.
Торцевые стенки здания глухие, ориентированы на север и юг. В боковых стенах цеха, выходящих на запад и восток, имеются световые проемы с двойным остеклением общей площадью F0=96 м2. Светозащитные устройства отсутствуют. Освещение обеспечивается люминесцентными лампами. В летний период включается 60% ламп. Все стены здания одинаковой толщины δ=525 мм построены из глиняного красного кирпича. С внутренней стороны стен нанесен слой штукатурки толщиной Sш=10 мм. Перекрытия между этажами построены из железобетона толщиной δб=300 мм. Кровля совмещенная, плоская. На железобетонном перекрытии находится теплоизоляционный слой из шлаковаты δ шл=150 мм, а также гидроизоляционный слой из трёхслойного рубероида, в сумме толщиной δруб=5 мм. Чердачное помещение отсутствует. Под железобетонным полом расположен теплоизоляционный слой из шлаковаты δшл=150 мм, гидроизоляционный слой из трёхслойного рубероида, в сумме толщиной δруб=5 мм, и стальная обшивка толщиной δст=1 мм. В цехе находится станков. Установленная мощность электродвигателя для каждого станка составляет N=1,5кВт. В цехе работает m=40 человек в смену. Общая норма расхода электроэнергии на освещение составляет Вт/м2 пола. Потери давления в системе кондиционирования воздуха составляют ΔP=1350Па. Условия труда для обслуживающего персонала в цехе соответствуют категории средней тяжести IIа.
СОДЕРЖАНИЕ

Введение 5
1. Нормативные ссылки 6
2. Общие cведения о системах кондиционирования воздуха 7
2.1 Классификация систем кондиционирования воздуха 7
2.2 Принципиальная схема прямоточной системы
кондиционирования воздуха 8
3. Тепловой баланс производственного помещения 11
3.1 Выбор расчётных параметров наружного и внутреннего воздуха 11
3.2 Расчёт теплопоступлений в помещение 13
3.3 Расчёт тепловых потерь помещением 16
3.4 Расчет избыточной теплоты в помещении 17
4. Расчёт процессов обработки воздуха в системе кондиционирования 18
4.1 Построение в I-d диаграмме обработки воздуха в тёплый период 18
4.2 Построение в I-dдиаграмме обработки воздуха в холодный период 22
4.3 Расчёт воздухообмена в помещении 26
5. Основное оборудования для системы кондиционирования воздуха 28
6. Требования безопасности к устройству и эксплуатации системы 31
Заключение 35
Список использованных источников 36



Дата
01.06.2021
Язык
Русский
Состав

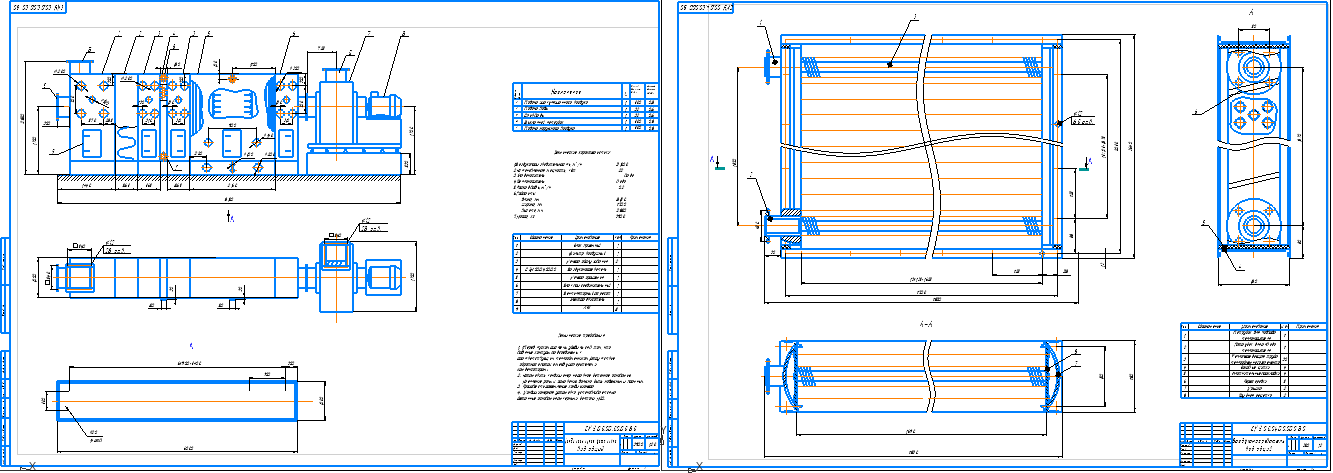

СКУ 00.00.00.00 ВО Кондиционерная установка. Чертеж общего вида на одном листе формата А1. СКУ 00.04.00.000 ВО. Воздухонагреватель. Чертеж общего вида на одном листе формата А1. ПЗ
Софт
КОМПАС-3D 18.1 Как открыть?
Содержимое архива
  • Pz.docx
  • 2 лист.cdw
  • 1 лист.cdw
