Кондиционирование воздуха в производственном помещении в г. Грозный

0
0
93
1
0

Кубанский государственный технологический университет
Кафедра технологического оборудования и систем жизнеобеспечения
Курсовой проект по дисциплине "Оборудование для вентиляции и кондиционирования"
На тему: "Проект кондиционерной установки"
Краснодар 2020

Исходные данные
Вариант №3
Общая постановка задачи состоит в следующем. Местонахождение предприятия город Грозный. Производственное помещение представляет собой цех, полностью занимаемый один из этажей отдельно стоящего трехэтажного здания. Цех расположен на 2 этаже. Ширина здания цеха - b=14 м; длина здания цеха – l=20 м ; высота цеха - h=4,5 м.
Торцевые стенки здания глухие, ориентированы на север и юг. В боковых стенках цеха, ориентированных на запад и восток, имеются световые проемы с двойным остеклением в металлических переплетах общей площадью F0=60 м2. Освещение производится люминесцентными лампами. В летний период включается 60% ламп. Светозащитные устройства отсутствуют. Все стены здания одинаковой толщины δ=525 мм выполнены из глиняного красного кирпича. С внутренней стороны стен нанесен слой известковой штукатурки толщиной δш=10 мм. Перекрытия между этажами (в том числе потолок и пол) выполнены из железобетона толщиной δб=300 мм. Кровля совмещенная, плоская. На железобетонном перекрытии расположен теплоизоляционный слой, выполненный из шлаковаты δ шл=150 мм, а также гидроизоляционный слой из из трёхслойного рубероида общей толщиной δруб=5 мм. Чердачное помещение отсутствует. Под железобетонным полом расположен теплоизоляционный слой из шлаковаты δшл=150 мм, гидроизоляционный слой из из трёхслойного рубероида общей толщиной δруб=5 мм и стальная обшивка толщиной δст=1 мм. В цехе размещено 28 станков. Установленная мощность электродвигателя для каждого станка N=1,5кВт. В цехе работает m=25 человек в смену. Норма расхода электроэнергии на освещение Вт/м2 пола. Потери давления 1350 Па. Условия труда для обслуживающего персонала в цехе соответствуют категории средней тяжести IIа.

СОДЕРЖАНИЕ
Введение…………………………………………………………………….4
1. Нормативные ссылки…………………………………………………....5
2. Общие cведения о системах кондиционирования
2.1 Классификация систем кондиционирования воздуха……………...6
2.2 Принципиальная схема прямоточной системы
кондиционирования воздуха…………………………………………………..…8
3. Тепловой баланс производственного помещения……………………11
3.1 Выбор расчётных параметров наружного и внутреннего воздуха……………………………………………………………………………11
3.2 Расчёт теплопоступлений в помещение ………………………..…13
3.3 Расчёт тепловых потерь помещением…………………………..…16
3.4 Расчет избыточной теплоты в помещении…………………...……19
4. Расчёт процессов обработки воздуха в системе кондиционирования……………………………………………………………..20
4.1 Построение в I-d диаграмме обработки воздуха в тёплый период………………………………………………………………………...…..20
4.2 Построение в I-dдиаграмме обработки воздуха в холодный период…………………………………………………………………………….24
4.3 Расчёт воздухообмена в помещении…………………………….....28
5. Основное оборудования для системы кондиционирования
воздуха………………………………………………………………………...….31
6. Требования безопасности к устройству и эксплуатации
системы …………………………………………………………………….…….35
Заключение…………………………………………………………..…….38
Список использованных источников……………………………...……..39



Дата
03.06.2021
Язык
Русский
Состав

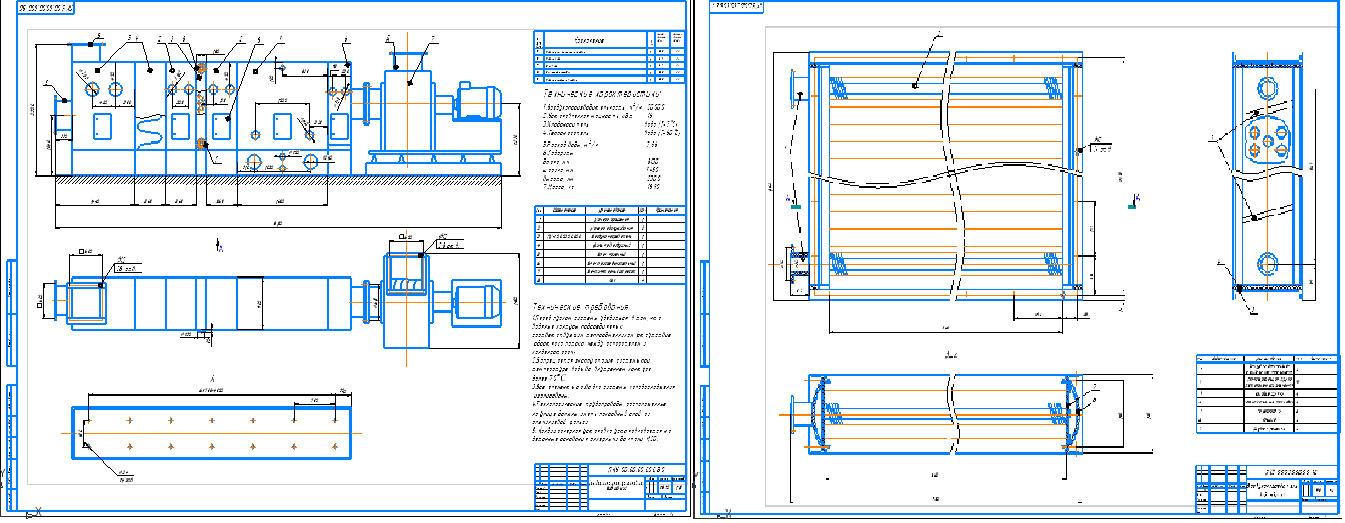

ПКУ 00.03.00.000 ВО. Воздухонагреватель вид общий. ПКУ 00.00.00.000 ВО. Кондиционерная установка вид общий. ПЗ
