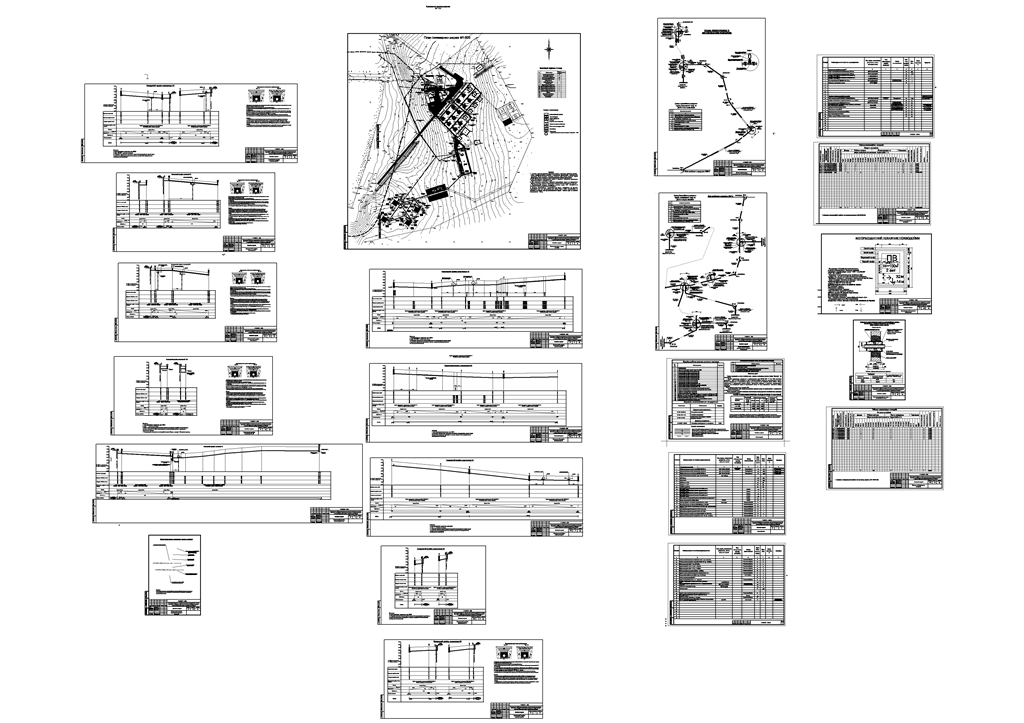

Внешние сети водопровода и канализации детского оздоровительного лагеря

Проект водопостачання та каналізації розроблений у відповідності до ДБН В.2.5-74-2013 "Водопостачання. Зовнішні мережі та споруди" та ДБН В.2.5-75-2013 "Каналізація. Зовнішні мережі та споруди" та технічних умов наданих директором дитячого табору "Дивосвіт" від 05.12.2017р .
Джерелом водопостачання служить існуюча свердловина з водонапірною вежею, що знаходиться на території даного об'єкту. Місцем підключення є водопровідна мережа ∅50мм. Підключення здійснити в існуючому водопровідному колодязі, що знаходиться поруч із водонапірною вежею. В точці підключення встановити запірну арматуру.
По завданню на проектування прокладається нова водопровідна мережа до існуючих будівель, а саме адміністративної будівлі, будівлі їдальні та до проектних чотирьох садових будинків.
Об'єкт відноситься до класу наслідків СС2.
Водопровідну мережу виконати із поліетиленових труб високої густини класу ПЕ-100 тип SDR-17 (1,0 МПа) за ТУ В.2. 7-21547843.006-2001 і проложити на глибині 1,3-1,5м. Водопровідну мережу проложити з нахилом в напрямку до випусків. З'єднання поліетиленових труб передбачено нероз'ємними. Для водопровідної мережі, прокладеної підземно в грунтах, лінійна компенсація не передбачається.
Перетин поліетиленовим трубопроводом стінок колодязя та фундаментів будівлі передбачено у футлярі із сталевих труб з герметичним заробленням зазору. Для дотримання нормативної відстані водопровідної мережі до фундаментів будівель та споруд деякі ділянки водопроводу вкладаються у футляр.
Водопровідні колодязі виконати із збірного залізобетону згідно т.п. 902-09-11.84.
На водопровідній мережі у верхніх точках встановлюється повітряний вантуз у нижніх точках спускні крани. Вантуз повітряний призначений для автоматичного позбавлення від повітря, який накопичується в трубопровідних системах. Утворені повітряні мішки істотно ускладнюють роботу трубопроводу, створюють опір для пересування робочої середовища. Повітря поступово накопичується в найвищій точці трубопроводу. Як правило, повітряні вантузи встановлюються саме там. Це дозволяє їм виводити повітря із накопиченням без участі людини. Повітряні вантузи мають такий пристрій, що при заповненні їх порожнини водою отвори залишаються закритими, герметичність системи зберігається. При утворенні повітряних мішків поплавок вантуза опускається, і він відкривається, даючи повітрю вийти назовні. Як тільки це сталося, простір усередині наповнює водою, поплавок піднімається і замикає вантуз.
Побутові каналізаційні стоки від адміністративної будівлі та літніх будинків №3, №4 відводяться самопливом в існуючу каналізаційну мережу. Точка підключення існуючий каналізаційний колодязь. Каналізаційні стоки від чотирьох садових будинків також відводяться в існуючу каналізаційну мережу. У зв’язку з неможливістю відвести стоки самопливно даним проектом передбачається влаштування збірного гідроізольованого колодязя в якому збираються каналізаційні стоки від садових будинків звідки за допомогою дренажного каналізаційний насос Pentex DG80 з поплавковим відключенням стоки перекачуються в існуючу каналізаційну мережу. Підключення здійснюється до існуючого каналізаційного колодязя. В точці підключення влаштовується гаситель потоку.
Проектну каналізаційну мережу виконати із полівінілхлоридних труб Ø110х2,7мм –Ø200х4,0мм ДСТУ Б В.2.5-32:2007.
Каналізаційні колодязі виконати із збірного залізобетону згідно т.п. 902-09-22.84
Мережі водопроводу монтуються з поліетиленових труб ПЕ100 SDR 17 (1,0 МПа) діаметром Д=50-32мм ДСТУ Б В.2.7-151:2008 по ДСТУ-Н.Б.В.2.5-40.2009.
Трубопроводи водопостачання та каналізації укладають на піщану основу 15-20см яка влаштовується по дну траншеї. При засипанні трубопроводів над верхом труби обов'язково влаштовують попередню засипку з піщаного або м'якого місцевого грунту завтовшки не менше 30см, без твердих включень.
Зовнішнє пожежогасіння передбачено від існуючої водонапірної вежі, яка пристосована для забору води в цілях пожежогасіння та розміщена на відстані 35м від адміністративної будівлі також на території розміщене озеро на якому влаштовані пірси для забору води пожежними автомобілями.
Монтаж трубопроводів водопостачання та каналізації виконувати згідно ДСТУ Н.Б.В.25-40:2009 "Проектування і монтаж мереж водопостачання та каналізації з пластмасових труб" .
