Водоснабжение и водоотведение жилого дома

Национальный Исследовательский Московский
Государственный Строительный Университет
Кафедра Водоснабжения
Дисциплина: Инженерные системы зданий ВиВ
Курсовой проект
Тема: «Водоснабжение и водоотведение жилого дома»

Исходные данные для проектирования

п/п Характеристика проектируемого объекта Параметр
характеристики
1 Вариант генплана 1
2 Расстояние до красной линии застройки а, м 0
3 Расстояние от красной линии застройки до городского водопровода b, м 10
4 Расстояние от городского водопровода до городской канализации с, м 3,0
5 Диаметр условного прохода (Ду), мм
трубопровода:
городского водопровода 200
городской канализации 250
городской ливневой канализации
6 Гарантийный напор в городском водопроводе
Нгар, м 10
7 Норма водопотребления на 1 жителя (общая)
qо сут.uво , л/сут*чел 275
8 Назначение зданий/конструкция кровли Жилой дом/плоская
9 Количество зданий nзд 4
10 Количество секций в здании nсекц, шт 2
11 Этажность nэт 9
12 Высота этажа hэт, м 2,8
13 Высота подвала hподв, м 2,0
14 Высота расположения пола 1-го этажа относительно отметки планировки h1эт,м 0,5
15 Толщина перекрытий, м 0,3
16 Глубина заложения лотка трубопровода в колодце городской канализации (в КГК), м, от поверхности земли(h л КГК) 3,0
17 Абсолютная отметка поверхности земли колодца городской канализации (КГК)
Z КГК, м 70
18 Глубина промерзания грунта hпром, м 0,7
19 Высота чердака, м 2,5

Содержание
Исходные данные для проектирования
1. Введение
2. Система водоснабжения и водоотведения объекта
3. Система холодного водоснабжения
3.1. Обоснование и выбор схемы
3.2. Конструирование системы В1, В2, В11
3.2.1. Водоразборная арматура
3.2.2. Водопроводная сеть В1, В2, В11
3.2.3. Трубопроводная арматура
3.2.4. Установки для повышения давления
3.2.5. Водомерный узел
3.2.6. Ввод
3.3. Расчет В1,В2,В11
3.3.1. Определение расчетных расходов на объекте
3.3.2. Расчет элементов системы на час максимального водопотребления
3.3.2.1. Ввод
3.3.2.2. Водомерный узел
3.3.2.3. Гидравлический расчет водопроводной сети
3.3.2.4. Определение требуемого давления в сети
3.3.2.5. Подбор насосов повысительной установки
3.3.3. Проверка системы на пропуск аварийного (пожарного) расхода
3.3.3.1. Проверка ввода
3.3.3.2. Проверка водомерного узла
3.3.3.3. Поверочный расчет водопроводной сети
3.3.3.4. Определение требуемого давления при пожаротушении
3.3.3.5. Подбор насосов повысительной установки при пожаротушении
4. Система бытовой канализации
4.1. Обоснование и выбор схемы
4.2. Конструирование системы К1
4.2.1. Приемники сточных вод
4.2.2. Гидрозатворы
4.2.3. Канализационная сеть
4.2.4. Устройства для прочистки
4.2.5. Выпуски
4.2.6. Дворовая сеть
4.2.7. Контрольный колодец
4.2.8. Вытяжная (вентиляционная) часть
4.3. Расчет К1
4.3.1. Определение расчетных расходов на объекте
4.3.2. Расчет элементов системы
4.3.2.1. Стояки
4.3.2.2. Гидравлический расчет дворовой канализационной сети
5. Список использованной литературы

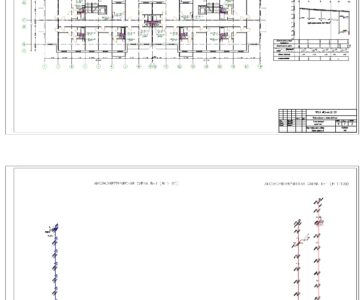

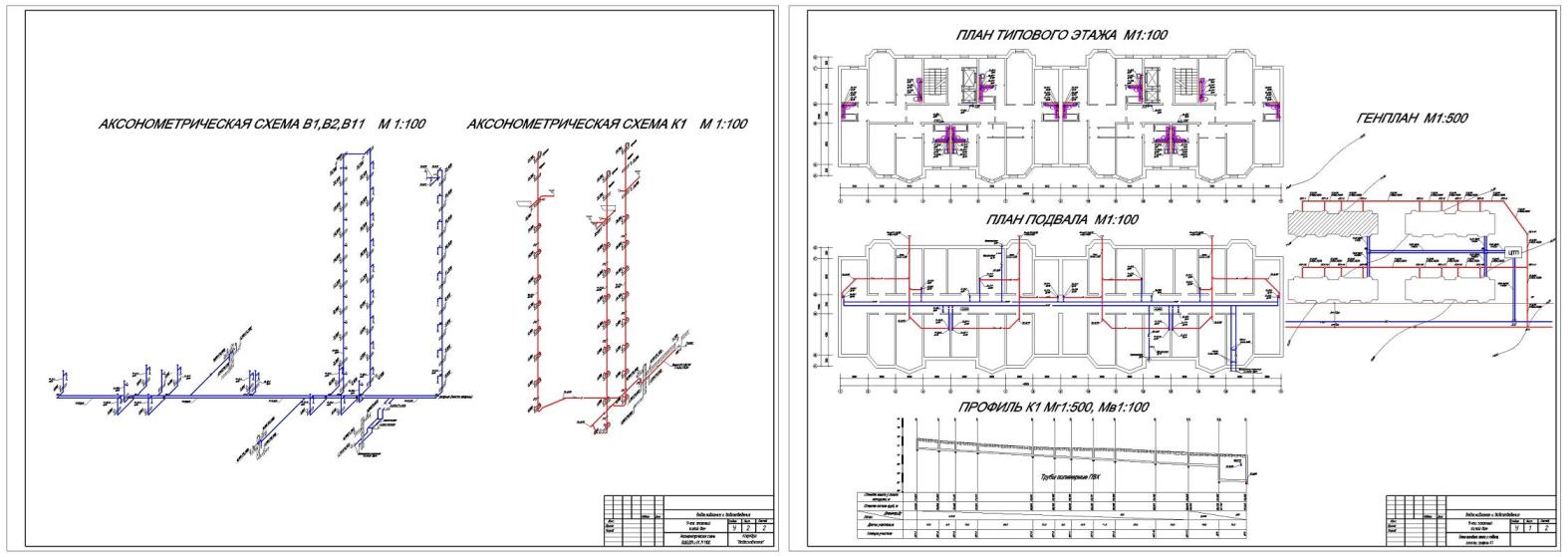

Состав: План типового этажа, План подвала, Ген план, Профиль канализации, Аксонометрические схемы труб, Пояснит. записка Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

᭨. ᪠.doc
План и профиль.dwg
Аксонометрические схемы.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
