Конкурс асов 3D-моделирования

Привод ленточного транспортера

Вятский государственный университет
Факультет технологий, инжиниринга и дизайна
Кафедра машиностроения и основ конструирования
Курсовой проект по дисциплине “Детали машин и основы конструирования”
На тему: "Привод ленточного транспортера"
Киров 2018

Исходные данные: N вых = 1,7 кВт; n вых = 95 об/мин; Расчётный срок службы = 5 лет; К сут = 0,25; К год = 0,4.

Объект исследования и разработки – привод ленточного транспортера.
Цель проекта – обобщение знаний, полученных при изучении курса дисциплины ''Детали машин и основы конструирования»

Введение
1 Выбор электродвигателя и кинематический расчет
2 Расчёт ремённой передачи
3 Расчет цепной передачи
4 Расчет конической передачи
5 Расчет валов
5.1 Построение эпюр изгибающих и крутящих моментов
5.2 Расчет валов на усталостную прочностью
6 Подбор подшипников
6.1 Расчет подшипников на статическую долговечность
7 Расчёт шпоночных, шлицевых и штифтовых соединений
8 Выбор системы смазки
Заключение
Список литературы

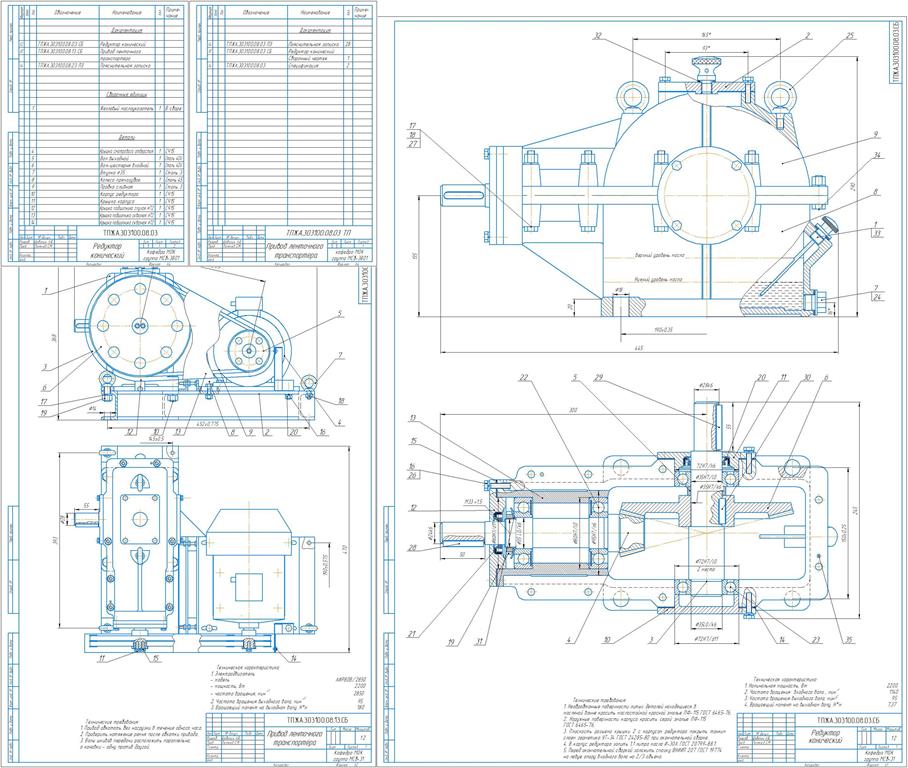

Состав: Редуктор конический (СБ), Привод ленточного транспортёра (СБ), ПЗ Язык документа

Софт: КОМПАС-3D v 17.1 Учебная версия

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод ленточного транспортера

Привод ленточного транспортёра.cdw
Редуктор конический.cdw
Спецификация 1.spw
Спецификация 2.spw
ведомость.spw
Пояснительная записка.docx
Программа для расчета опасных сечений.exe
Программа для расчета подшипников.exe
Программа для расчёта валов и эпюр/Pic/sh_1-1.JPG
Программа для расчёта валов и эпюр/Pic/sh_1-2.JPG
Программа для расчёта валов и эпюр/Pic/sh_1-3.JPG
Программа для расчёта валов и эпюр/Pic/sh_1-4.JPG
Программа для расчёта валов и эпюр/Pic/sh_2-1.JPG
Программа для расчёта валов и эпюр/Pic/sh_2-2.JPG
Программа для расчёта валов и эпюр/Pic/sh_2-3.JPG
Программа для расчёта валов и эпюр/Pic/sh_2-4.JPG
Программа для расчёта валов и эпюр/Pic/sh_3-1.JPG
Программа для расчёта валов и эпюр/Pic/sh_3-2.JPG
Программа для расчёта валов и эпюр/Pic/sh_3-3.JPG
Программа для расчёта валов и эпюр/Pic/sh_3-4.JPG
Программа для расчёта валов и эпюр/Pic/sh_4-1.JPG
Программа для расчёта валов и эпюр/Pic/sh_5-1.JPG
Программа для расчёта валов и эпюр/Pic/sh_5-2.JPG
Программа для расчёта валов и эпюр/Pic/sh_5-3.JPG
Программа для расчёта валов и эпюр/Pic/sh_5-4.JPG
Программа для расчёта валов и эпюр/ris_1.Bmp
Программа для расчёта валов и эпюр/ris_2.Bmp
Программа для расчёта валов и эпюр/ris_3.Bmp
Программа для расчёта валов и эпюр/ris_4.Bmp
Программа для расчёта валов и эпюр/ris_5.Bmp
Программа для расчёта валов и эпюр/Программа для расчёта валов и эпюр.exe
Программа для расчёта валов и эпюр/Pic
Программа для расчёта валов и эпюр
