Привод ручной МШ01.6.800.000

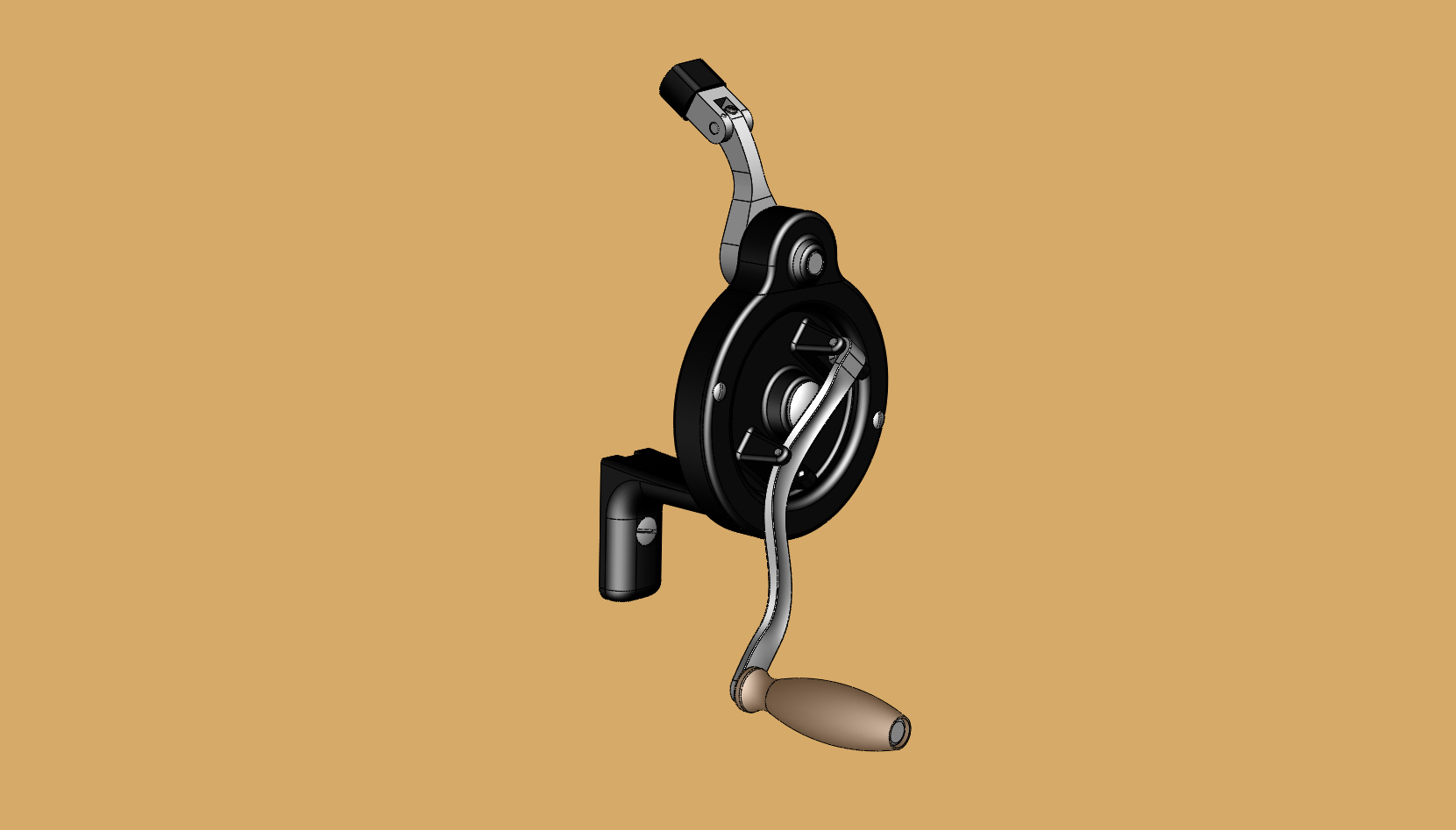

Механизм МШ01.6.800.000 Привод ручной является частью раритетной швейной машины Singer «с пулей» производства начала 20 века. Пулей назван поворотный летящий челнок швейной машины в виде заострённого цилиндра с шпулей внутри. Механизм предназначен для приведения в действие всего механизма швейной машины силой руки человека, является отъёмной частью и может быть заменён другими видами привода.
Стадия разработки - эскизный проект. В отличие от оригинала все размеры метрические.
Проект может использоваться в демонстрационных целях, либо для использования в других проектах или разработках.
Обозначения и наименования в проекте условные, приняты для удобства проектирования.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
МШ01.7.800.014 Задержка.SLDPRT
МШ01.7.800.017 Винт М8.SLDPRT
МШ01.7.800.009 вИНТ м5.SLDPRT
МШ01.7.800.008 Винт.SLDPRT
МШ01.7.800.004 Ось.SLDPRT
МШ01.6.820.000 Шестерня/
МШ01.6.820.000 Шестерня/МШ01.7.820.001 Шестерня.SLDPRT
МШ01.6.820.000 Шестерня/МШ01.6.820.000 СБ Шестерня.SLDASM
МШ01.7.800.001 Корпус.SLDPRT
set screws/
set screws/Sp Sc 1477_gost.SLDPRT
МШ01.7.800.003 Ось.SLDPRT
МШ01.7.800.002 Кольцо.SLDPRT
МШ01.7.800.012 Ось.SLDPRT
МШ01.7.800.011 Поводок.SLDPRT
МШ01.7.800.015 Заклёпка.SLDPRT
МШ01.6.830.000 Рукоять/
МШ01.6.830.000 Рукоять/МШ01.7.830.002 Ручка.SLDPRT
МШ01.6.830.000 Рукоять/МШ01.7.830.001 Рычаг.SLDPRT
МШ01.6.830.000 Рукоять/МШ01.6.830.000 СБ Рукоять.SLDASM
МШ01.6.830.000 Рукоять/МШ01.7.830.003 Ось.SLDPRT
МШ01.6.800.000 СБ Привод ручной.SLDASM
МШ01.7.800.005 Кронштейн.SLDPRT
МШ01.7.800.013 Штифт.SLDPRT
МШ01.7.800.016 Демпферо.SLDPRT
МШ01.6.810.000 Колесо зубчатое/
МШ01.6.810.000 Колесо зубчатое/МШ01.7.810.001 Колесо m1.125 Z63.SLDPRT
МШ01.6.810.000 Колесо зубчатое/МШ01.7.810.006 Штифт.SLDPRT
МШ01.6.810.000 Колесо зубчатое/МШ01.7.810.003 Фиксатор.SLDPRT
МШ01.6.810.000 Колесо зубчатое/МШ01.7.810.005 Ось.SLDPRT
МШ01.6.810.000 Колесо зубчатое/МШ01.7.810.002 Втулка.SLDPRT
МШ01.6.810.000 Колесо зубчатое/МШ01.7.810.004 Штифт кольцевой.SLDPRT
МШ01.6.810.000 Колесо зубчатое/МШ01.6.810.000 СБ Колесо зубчатое.SLDASM
