Расчёт привода рабочей машины "Расчёт привода к междуэтажному подъёмнику" uред=14,5

0
0
7
0
0
40

Институт ядерной энергетики (филиал) ФГАОУ ВО СПбПУ в г. Сосновый Бор
Кафедра «Проектирование и эксплуатация атомных станций»
Курсовая работа по дисциплине: Детали машин и основы конструирования
Тема: Расчёт привода рабочей машины
Сосновый Бор 2025

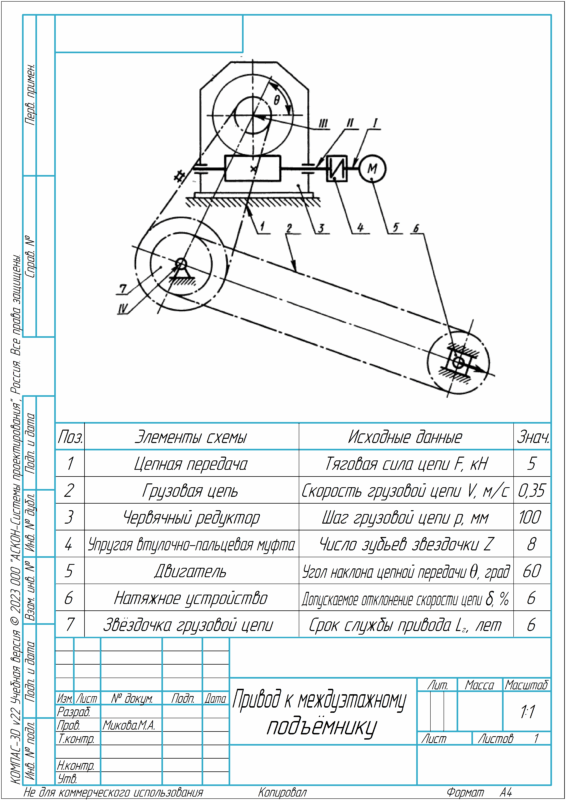

Исходные данные:
1) Тяговая сила цепи F: 5kH
2) Скорость грузовой цепи V: 0,35 м/c
3) Шаг грузовой цепи p: 100 мм
4) Число зубьев звёздочки Z: 8
5) Угол наклона цепной передачи θ: 60 град
6) Допускаемое отклонение скорости цепи δ: 6%
7) Срок службы привода L: 6 лет

Оглавление
1 Кинематическая схема привода рабочей машины 4
1.1 Условия эксплуатации привода рабочей машины 4
1.2 Срок службы приводного устройства 4
2 Выбор двигателя, кинематический расчет привода 5
2.1 Определение мощности и частоты вращения двигателя. 5
2.2 Определение передаточного числа привода и его ступеней 5
2.3 Определение силовых и кинематических параметров привода 6
3 Выбор материалов червячной передач и определение допускаемых напряжений 8
4 Расчет закрытой червячной передачи 9
5. Расчет и проектирование цепной передачи 14
6 Нагрузки валов редуктора 19
7 Проектный расчет валов. Эскизная компоновка редуктора. 20
8 Расчетная схема валов редуктора 22
9 Проверочный расчёт валов 26
9.1 Быстроходный вал 26
9.2 Тихоходный вал 27
10 Проверочный расчет подшипников 30
10.1 Быстроходный вал 30
10.2 Тихоходный вал 31
Литература 33

Проектируемая машина служит приводом к междуэтажному подъем-нику и может использоваться на предприятиях различного направления. Привод состоит из электродвигателя, вал которого через упругую втулоч-но-пальцевую муфту соединен с ведущим валом червячного редуктора. На ведомый вал редуктора насажена звездочка наклонно расположенной цеп-ной передачи, которая приводит в действие тяговые цепи междуэтажного подъемника. Проектируемый привод работает в 1 смену в реверсивном режиме. Характер нагрузки - с малыми колебаниями.

В конструкторской части работы были выбраны материалы для деталей редуктора, спроектированы зубчатые передачи (открытая и закрытая), валы редуктора, выбраны и рассчитаны подшипники, определены суммы моментов и сил, действующих на валы.


Сообщить о проблеме
Автор
user-avatar pepsiman_v2
Дата
01.10.2025
Язык
Русский
Состав

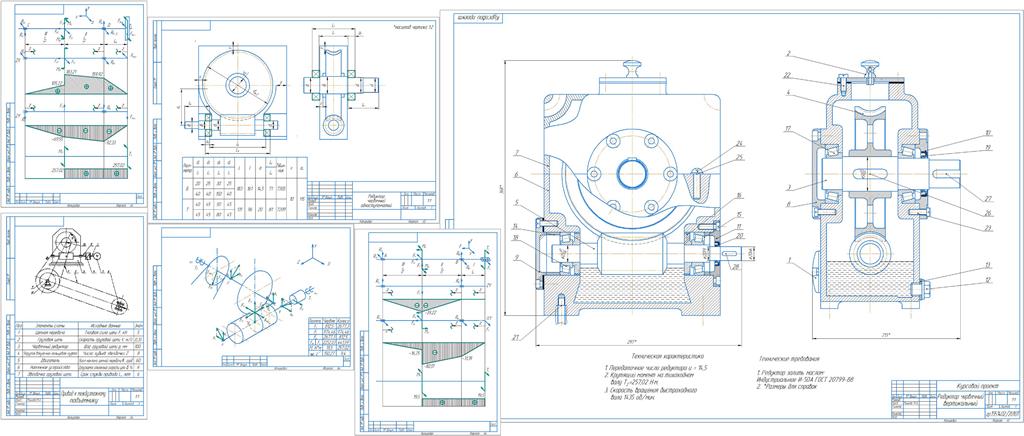

Сборочный чертёж редуктора, Компоновочный чертёж редуктора, Спецификация, Эпюры валов (БВ и ТВ), ПЗ
Софт
КОМПАС-3D Версия 22 (учебная) Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Исходные данные.cdw
  • Кинематическая схема.cdw
  • компановка.cdw
  • Пояснительная записка.docx
  • Сборочный чертёж.cdw
  • Спецификация.spw
  • Эпюра_БВ.cdw
  • Эпюра_ТВ.cdw
