Расчёт привода рабочей машины "Расчёт привода к мешалке" uред=5.036

0
0
8
0
0
40

Институт ядерной энергетики (филиал) ФГАОУ ВО СПбПУ в г. Сосновый Бор
Кафедра «Проектирование и эксплуатация атомных станций»
Курсовая работа по дисциплине: Детали машин и основы конструирования
Тема: Расчёт привода рабочей машины
Сосновый Бор 2025

Исходные данные:
1) Момент сопротивления вращению T: 0,18kH
2) Частота вращения мешалки n: 65 об/мин
3) Допускаемое отклонение скорости мешалки δ: 4%
4) Срок службы привода L: 5 лет

Оглавление:
1 Определение срока службы и эксплуатационные характеристики привода 4
1.1 Выбор двигателя, кинематический расчет привода 4
1.2 Определение передаточного числа привода и его ступеней 5
2. Определение силовых кинематических парaметров привода 7
3. Расчёт и проектирование закрытой передачи 8
3.1 Выбор материала зубчатой передачи 8
3.2 Расчёт допускаемых напряжений σH и σF 8
3.3 Определение допускаемых напряжений изгиба σF 9
3.4 Табличный ответ 10
4. Проектный расчет 10
5 Табличный отчет зубчатой передачи 14
6 Расчёт и проектирование клиноременной передачи 15
7 Нагрузка на валы редуктора 18
8. Разработка компоновочного чертежа редуктора 19
10 Расчётная схема тихоходного вала редуктора 25
11 Проверочный расчёт подшипников 29
Список использованной литературы 32

Проектируемая рабочая машина может применяться на производственных линиях, для эксплуатации которых необходимо приготовление технологических растворов. Проектируемый привод работает в 2 смены в реверсивном режиме. Характер нагрузки - с малыми колебаниями.
В конструкторской части работы были выбраны материалы для деталей редуктора, спроектированы зубчатые передачи (открытая и закрытая), валы редуктора, выбраны и рассчитаны подшипники, определены суммы моментов и сил, действующих на валы.


Сообщить о проблеме
Автор
user-avatar pepsiman_v2
Дата
01.10.2025
Язык
Русский
Состав

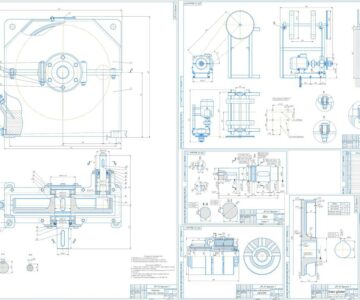

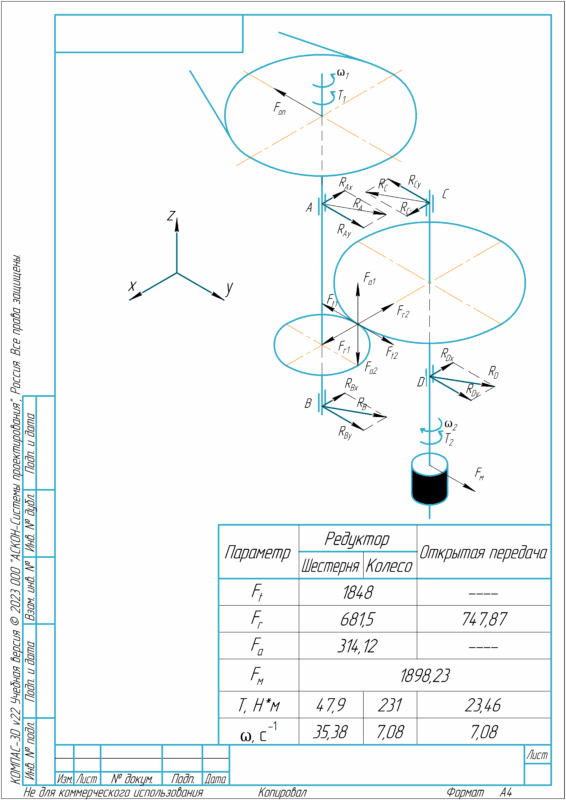

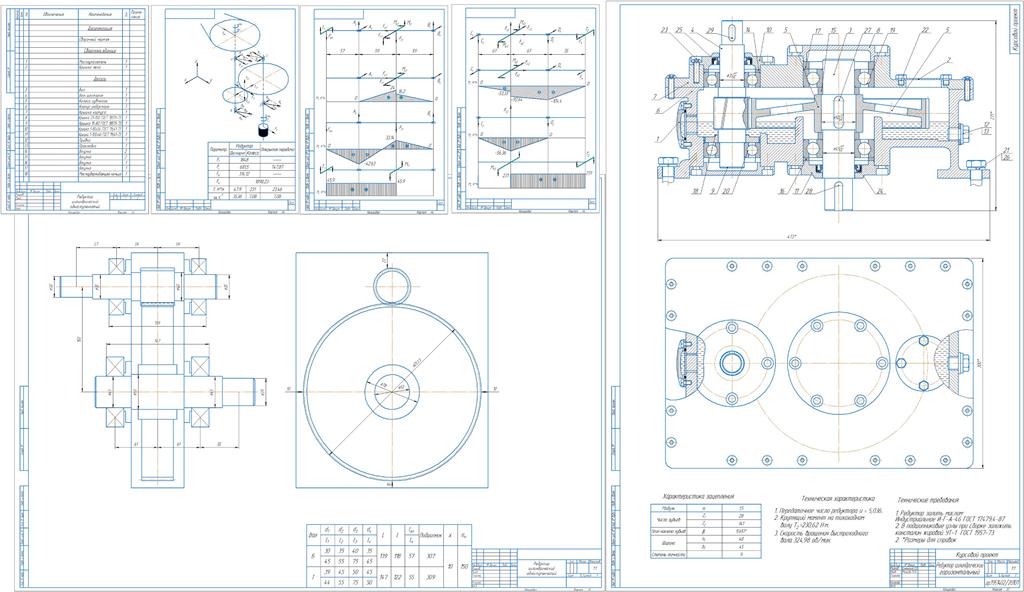

Сборочный чертёж редуктора, Компоновочный чертёж редуктора, Спецификация, Эпюры валов (БВ и ТВ), ПЗ
