Редуктор червячный является наиболее часто используемым в производстве. Для этого имеется целый ряд причин, который делает применение данного типа редукторов оптимальным.
Характеристики редуктора:

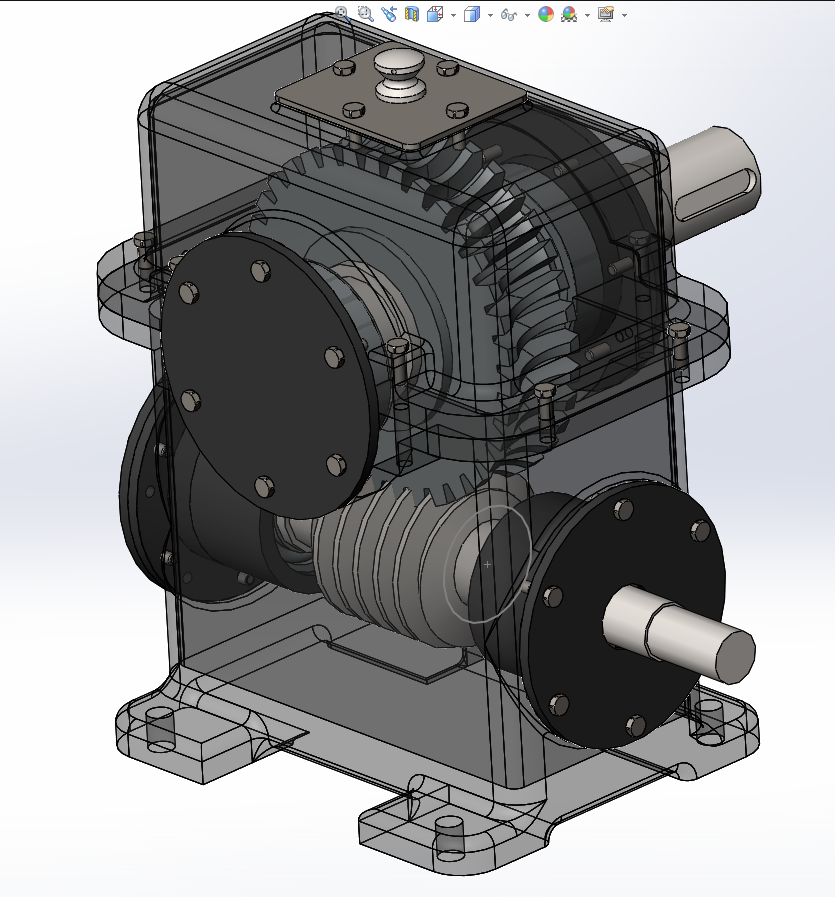

Редуктор червячный, с нижним расположением червяка
Межосевое расстояние 202
Передаточное число редуктора u=7
Характеристика зацепление:
Зубчатое колесо: модуль m=8,5; число зубьев z=35; ширина венца b=77.
Червяк: число витков z=5; направление- правое; длина нарезки 145.
Быстроходный вал d выходного конца 45.
Тихоходный вал d выходного конца 75.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Редуктор с нижним расположением червяка u=7
Редуктор с нижним расположением червяка u=7
0
206
1537
20
1
20
Сообщить о проблеме
Автор
ksandr68
Дата
13.10.2015
Язык
Русский
Состав
3D сборка, редуктор
Софт
SolidWorks 15
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Болт 10.SLDPRT
-
Вал.SLDPRT
-
Воздушная пробка.SLDPRT
-
Деталь9.SLDPRT
-
Коробка основание.SLDPRT
-
Корпус крышка.SLDPRT
-
Крышка колеса.SLDPRT
-
Пластина.SLDPRT
-
Подшипник 130-60-30.SLDPRT
-
Подшипник130-75-25.SLDPRT
-
Подшипник160-90-35.SLDPRT
-
СБ Червячный редуктор.SLDASM
-
СБ Червячный редуктор.SLDDRW
-
Сквозная крышка червяка.SLDPRT
-
Стакан.SLDPRT
-
Червячное колесо.SLDPRT
-
кышка червчка.SLDPRT
-
червяк.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
