ПГУ
кафедра автомобильного транспорта
курсовая работа по дисциплине «Автомобильные двигатели»
на тему : «Тепловой и динамический расчет двигателя»
Новополоцк 2015
Содержание
1. Введение……………………………………………………………..….……….3
2. Тепловой расчет двигателя……………………………………………...………4
2.1. Процесс наполнения.………………………………………………….5
2.2. Процесс сжатия.…………………………………………………….…5
2.3. Процесс сгорания..………………………………………………….…5
2.4. Процесс расширения..…………………………………………………6
2.5. Процесс выпуска.……………………………………………….…....7
2.6. Индикаторные показатели……………………………………………7
2.7. Эффективные показатели…………………………………………….7
2.8. Определение основных размеров двигателя………………..…….…8
3. Динамический расчет..................…………………………………………........8
3.1. Построение индикаторной диаграммы………………..….…...…….8
3.2. Силы, действующие в КШМ……………………………..…..…..11
3.3. Построение полярной диаграммы нагрузки……………………….13
3.4. Построение графика суммарного крутящего момента..….……….15
Заключение..……………………………………………………….………………16
Список литературы..………………………………………………………………1

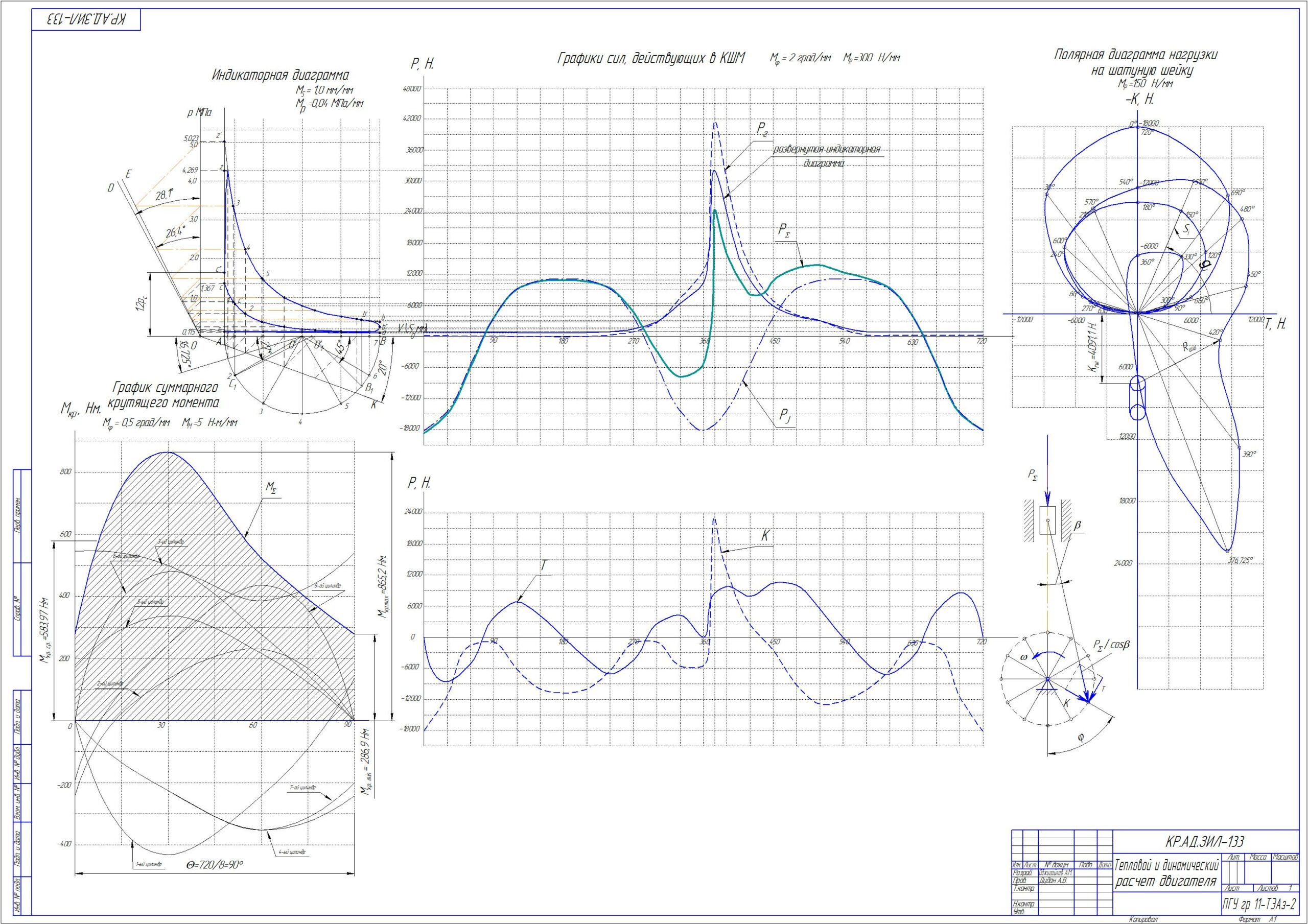

чертеж в компасе-----тепловой и динамический расчет двигателя
Исходные данные для теплового расчета поршневого двигателя внутреннего сгорания.
марка автомобильного двигателя ЗИЛ-133
номинальная мощность двигателя Ne = 160 кВт.
частота вращения коленчатого вала n = 3550 об/мин.
число тактов τ = 4
число цилиндров и расположение цилиндров i = 8V
коэффициент избытка воздуха =0.87
степень сжатия ε = 7.3
отношение хода поршня к диаметру цилиндров м.
тип двигателя бензиновый
