Ижевский государственный технический университет имени М.Т.Калашникова
Кафедра "Тепловые двигатели и установки"
Курсовой проект по дисциплине "Конструирование двигателей"
На тему "Тепловой расчет двигателя B16A рабочим объемом 1.6 л."
Ижевск 2021
Исходные данные для теплового расчета поршневого двигателя внутреннего сгорания
Ne-эффективная мощность кВТ: 118
n-частота вращения коленчатого вала двигателя, об/мин; 7600
í-число цилиндров двигателя; 4P
ε-степень сжатия; 10.2
τ-тактность; 4
α - 1
S-ход поршня, мм; D-диаметр цилиндра, мм; S/D=77,4/81=0,96
Содержание:
1. Тепловой расчет четырехтактного поршневого двигателя………….......3
1.1. Цель расчета……………………………………………………………3
1.2. Выбор и обоснование исходных данных………………………….….3
1.3. Расчет параметров рабочего процесса………………………………..7
1.3.1. Процесс впуска……………………………………………….…9
1.3.2. Процесс сжатия……………………………………………...…10
1.3.3. Процесс сгорания………………………………………………10
1.3.4. Процесс расширения и выпуска…………………………...….12
1.4. Индикаторные параметры рабочего цикла……………………..…..13
1.5. Эффективные показатели двигателя…………………………….….13
1.6. Тепловой баланс двигателя………………………………………..…14

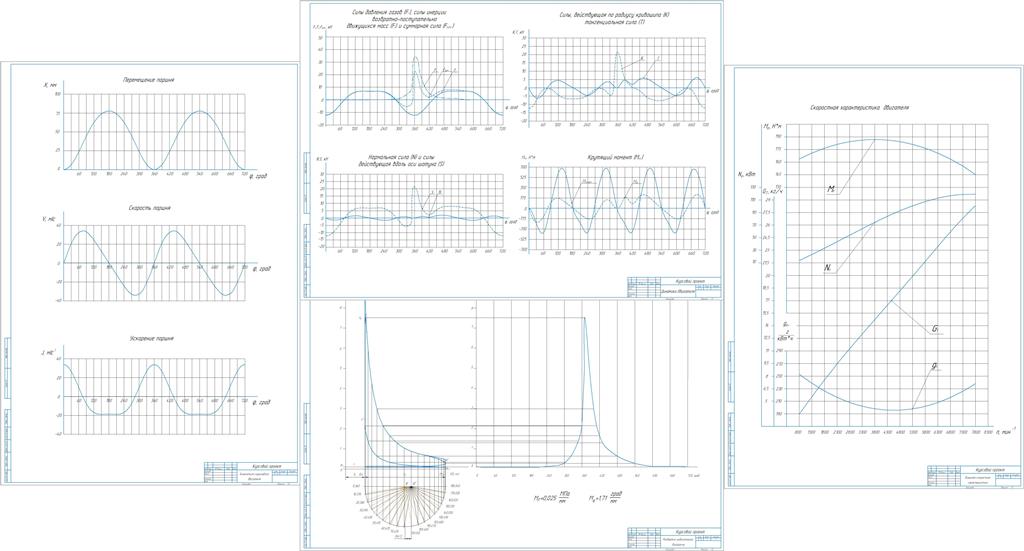

2. Построение индикаторной диаграммы……………………………….…16
3. Кинематика поршневого двигателя………………………………….….18
4. Динамика поршневого двигателя…………………………………….….21
5. Внешняя скоростная характеристика……………………………….…..26
6. Библиографический список………………………………………….…..29
7. Приложение………………………………………………….……….…...30
