РО1.06.00.000СБ Гидроцилиндр рабочего органа

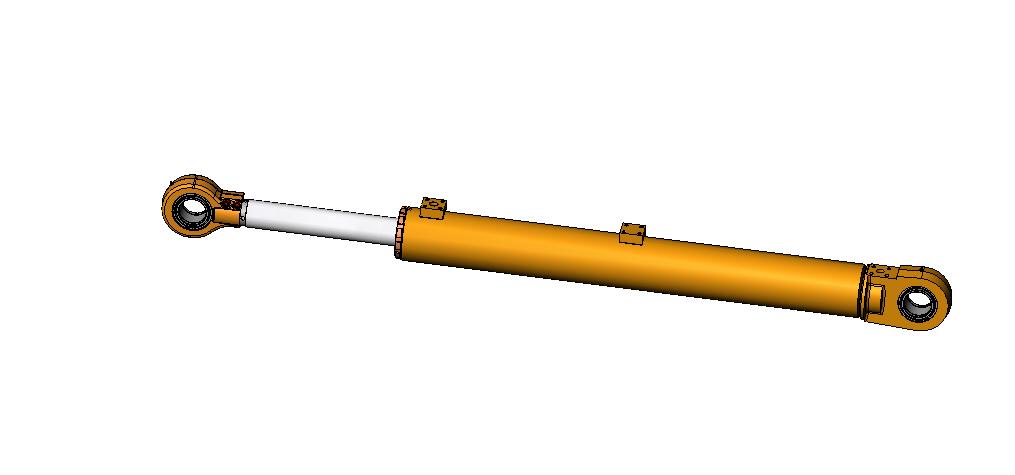

Гидроцилиндр выполнен с односторонним штоком и работает при высоких давлениях (до 32 МПа). Он частично выполнен на базе узлов и деталей экскаваторов ЭО4225А и ЭО4221А.
Основой конструкции является гильза, представляющая собой трубу с тщательно обработанной внутренней поверхностью. Внутри гильзы перемещается поршень, имеющий резиновые манжетные уплотнения, которые предотвращают перетекание жидкости из полостей цилиндра, разделенных поршнем. Усилие от поршня передает шток, имеющий полированную поверхность. Для его направления служит букса. На гильзе приварены платики с отверстиями для подвода и отвода рабочей жидкости и крепления рукавов. Уплотнение между штоком и крышкой состоит из манжет, одна из которых предотвращает утечки жидкости из цилиндра, а другая служит грязесъемником. Проушина гильзы служит для подвижного закрепления гидроцилиндра. На нарезанную часть штока закреплена проушина, соединяющая гидроцилиндр с подвижным механизмом. В проушинах гильзы и штока закреплены шарнирные сферические подшипники.

Состав: Модели деталей 3D и сборка Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / РО1.06.00.000СБ Гидроцилиндр рабочего органа

4225А.23.00.110.СБ Подшипник шарнирный ШСЛ
РО1.06.00.000СБ Гидроцилиндр рабочего органа.SLDASM
РО1.06.01.000СБ Цилиндр.SLDASM
РО1.06.02.000СБ Шток.SLDASM
4121А.23.00.032 Прокладка..SLDPRT
4121А.23.00.033 Грязесъемник.SLDPRT
4121А.23.00.034 Втулка.SLDPRT
4121А.23.00.035 Кольцо.SLDPRT
4121А.23.00.102 Втулка.SLDPRT
4125.23.03.151 Платик.SLDPRT
4125.23.11.102 Платик.SLDPRT
4125.23.40.004 Гайка.SLDPRT
4224.23.00.007 Втулка опорная штоковая.SLDPRT
4225а.23.00.045 Проушина.SLDPRT
4225А.23.00.055 Поршень.SLDPRT
4225А.23.00.057 Проушина.SLDPRT
4225.23.00.111 㦭 91.SLDPRT
4225.23.00.112 ७ 91.SLDPRT
4225А.23.00.18 Кольцо резиновое.SLDPRT
4225А.23.30.003 Втулка.SLDPRT
Винт М10-8g x 50 ГОСТ 11738-84.SLDPRT
162-8g x 50 11738-84.SLDPRT
Кольцо В130 ГОСТ 13941-86.SLDPRT
Манжета 1.2-105х130-1 ГОСТ 8752-79.SLDPRT
Масленка 1.3.Ц
РО1.06.00.001 Шток.SLDPRT
РО1.06.01.101 Цилиндр.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
