Рейтер станочного профиля УРС-1

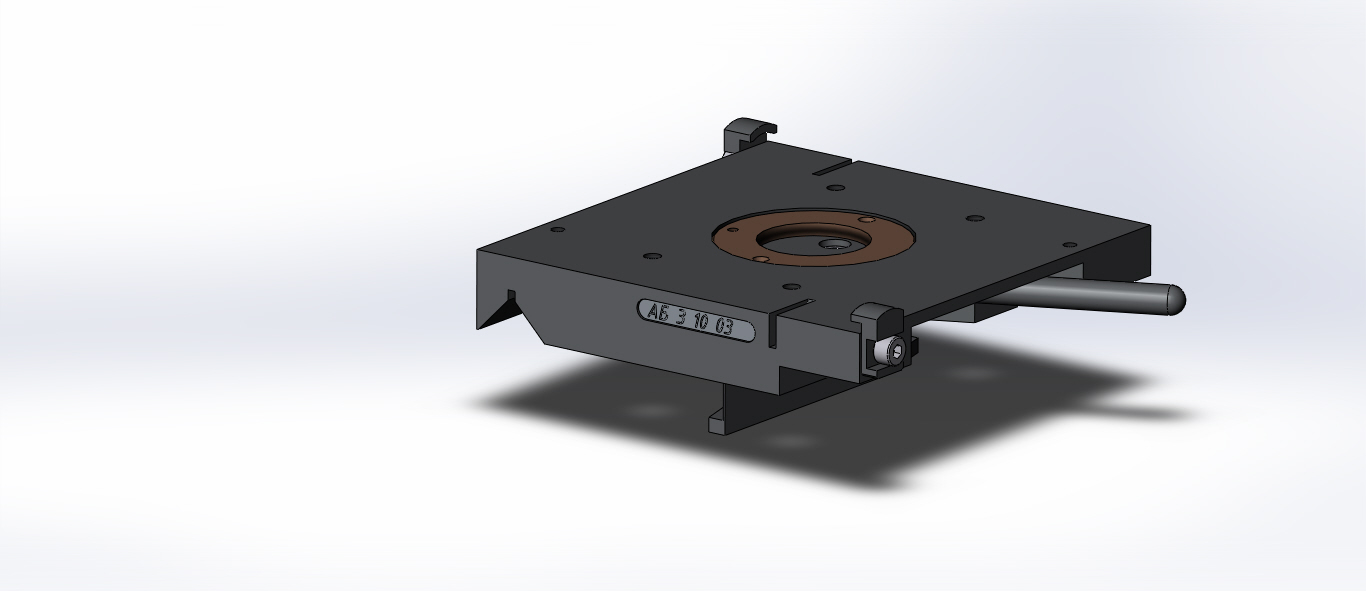

Рейтер станочного профиля УРС-1 представляет собой один из опорных модулей комплекса унифицированных механизмов подвижек (УМП) и предназначен для работы при температуре воздуха (25±10) ®С, относительной влажности не более 80% и при отсутствии вибраций.
Допуск плоскостности верхней опорной поверхности – 0,02 мм
Масса перемещаемых устройств – не более 2 кг
Габаритные размеры - 120×140×37 мм

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2013

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Рейтер станочного профиля УРС-1

АБ3.10.03\SC GOST 1491_gost_copy.sldprt
АБ3.10.03\Washer 11648_gost_copy.sldprt
АБ3.10.03\АБ3.01.01-013 Ось_copy.SLDPRT
АБ3.10.03\АБ3.01.01-014 Серьга_copy.SLDPRT
АБ3.10.03\АБ3.01.01-015 Шайба_copy.SLDPRT
АБ3.10.03\АБ3.10.03-000 Рейтер станочного профиля УРС-1_copy.SLDASM
АБ3.10.03\АБ3.10.03-001 Винт_copy.SLDPRT
АБ3.10.03\АБ3.10.03-002 Ручка_copy.SLDPRT
АБ3.10.03\АБ3.10.03-003 Гайка_copy.SLDPRT
АБ3.10.03\АБ3.10.03-004 Прижим_copy.SLDPRT
АБ3.10.03\АБ3.10.03-005 Шильдик_copy.SLDPRT
АБ3.10.03\АБ3.10.03-006 Рейтер_copy.SLDPRT
АБ3.10.03\АБ3.32.00-001-03 Винт_copy.SLDPRT
АБ3.10.03\АБ3.36.00-001-01_copy.SLDPRT
АБ3.10.03\АБ3.36.00-001_copy.SLDPRT
