Проектирование привода подач горизонтально-фрезерного станка

Черкаський державний технологічний університет
Кафедра проектування харчових виробництв та верстатів нового покоління
Курсовий проект з дисципліни “Конструювання і розрахунок верстатів та верстатних комплексів”
На тему: ,,Проектування приводу подач горизонтально-фрезерного верстата,,
Черкаси 2015

Вихідні дані:
тип верстата - горизонтально-фрезерний, клас точності Н, привод головного вуху, двошвидкісний електродвигун 1500/3000, знаменник геометричного ряду φ = 1.26, діаметр фрези D = 200 мм.

Горизонтально-фрезерні верстати по металу можуть здійснювати обробку деталей які мають невелику вагу і розмір способом фрезерування. Таке обладнання має стіл, що пересувається як поздовжньо, так і поперечно, і шпиндель, розташований горизонтально. Призначаються подібні верстати для роботи з різноманітними видами фрез: кінцевими, фасонними, циліндричними та ін. Ці пристрої дають можливість обробки поверхонь як вертикально, так і горизонтально, включаючи їх фасонні види, а також пази і кути.

В даній роботі розрахований і спроектований привод подач горизонтально-фрезерного верстата.
В ході виконання курсового проекту було виконано: розрахунок граничних режимів обробки, оптимізацію режимів різанння, побудована математична модель формоутворюючої системи та компонувального рішення верстата, синтез та аналіз структурно-кінематичної схеми горизонтально-фрезерного верстата (ГФВ), кінематичний розрахунок коробки подач ГФВ, силовий розрахунок приводу подач і визначення тягового зусилля, розрахунок на міцність, розрахунок механізму перемикання блоку шестерень за допомогою гідроприводу.
Спроектовані вузлові креслення коробки подач ГФВ (розгортка та згортка). В якості робочого проекту використано деталювання однієї з відповідальних деталей верстату – вала шліцевого.
Розрахунок гідроприводу включає статичний та динамічний розрахунки.

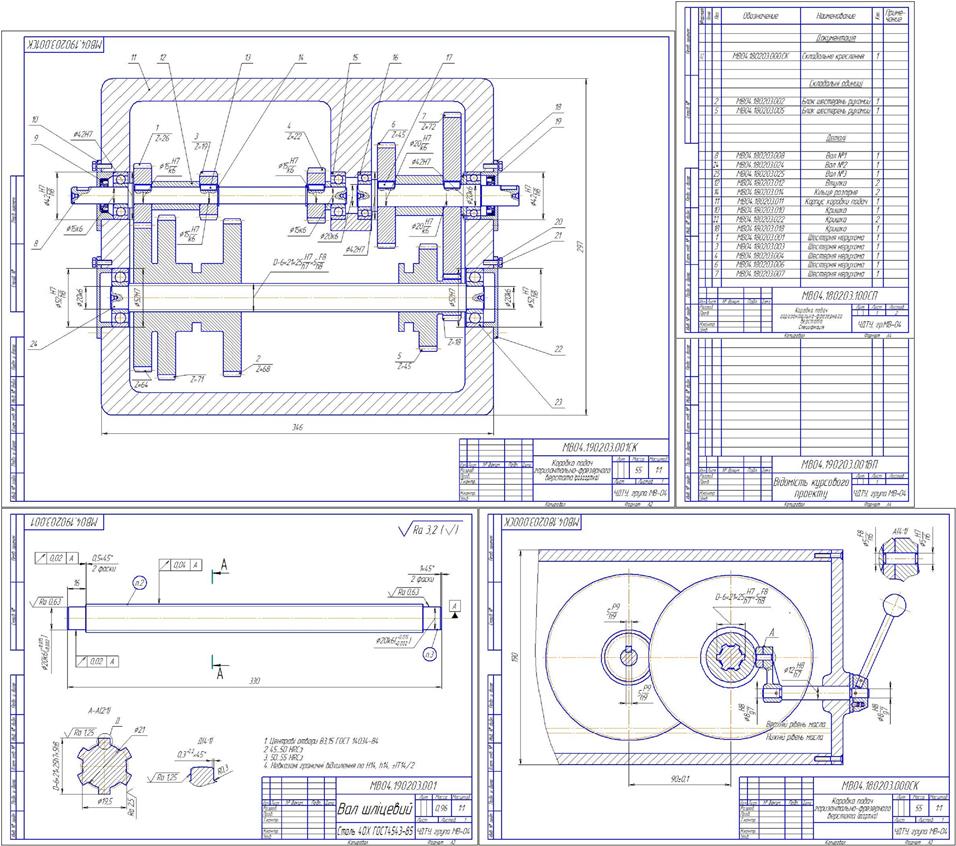

Графічна частина містить складальне креслення коробки приводу подач (розгортка та згортка) горизонтально-фрезерного верстата, та вал шліцевий.

Зміст
Вступ
1. Розрахунок граничних режимів обробки
2. Оптимізація режимів різанння
3. Побудова математичної моделі формоутворюючої системи та компонувального рішення верстата
4. Синтез та аналіз структурно-кінематичної схеми горизонтально-фрезерного верстата
5. Кінематичний розрахунок коробки подач горизонтально-фрезерного (ГФ) верстата
6. Силовий розрахунок приводу подач і визначення тягового зусилля
7. Розрахунок на міцність
8. Розрахунок механізму перемикання блоку шестерень
Висновок
Література.

Состав: Відомість, Коробка подач (розгортка, СК), Коробка подач (згортка, СК), Специфікація, Вал шліцевий, ПЗ. Язык документа

Софт: КОМПАС-3D 8

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Проектирование привода подач горизонтально-фрезерного станка

஡ (஧⪠).cdw
Специфікація-1.cdw
Специфікація-2.cdw
ПЗ.doc
Вал шліцевий.cdw
Відомість.cdw
஡ (⪠).cdw
